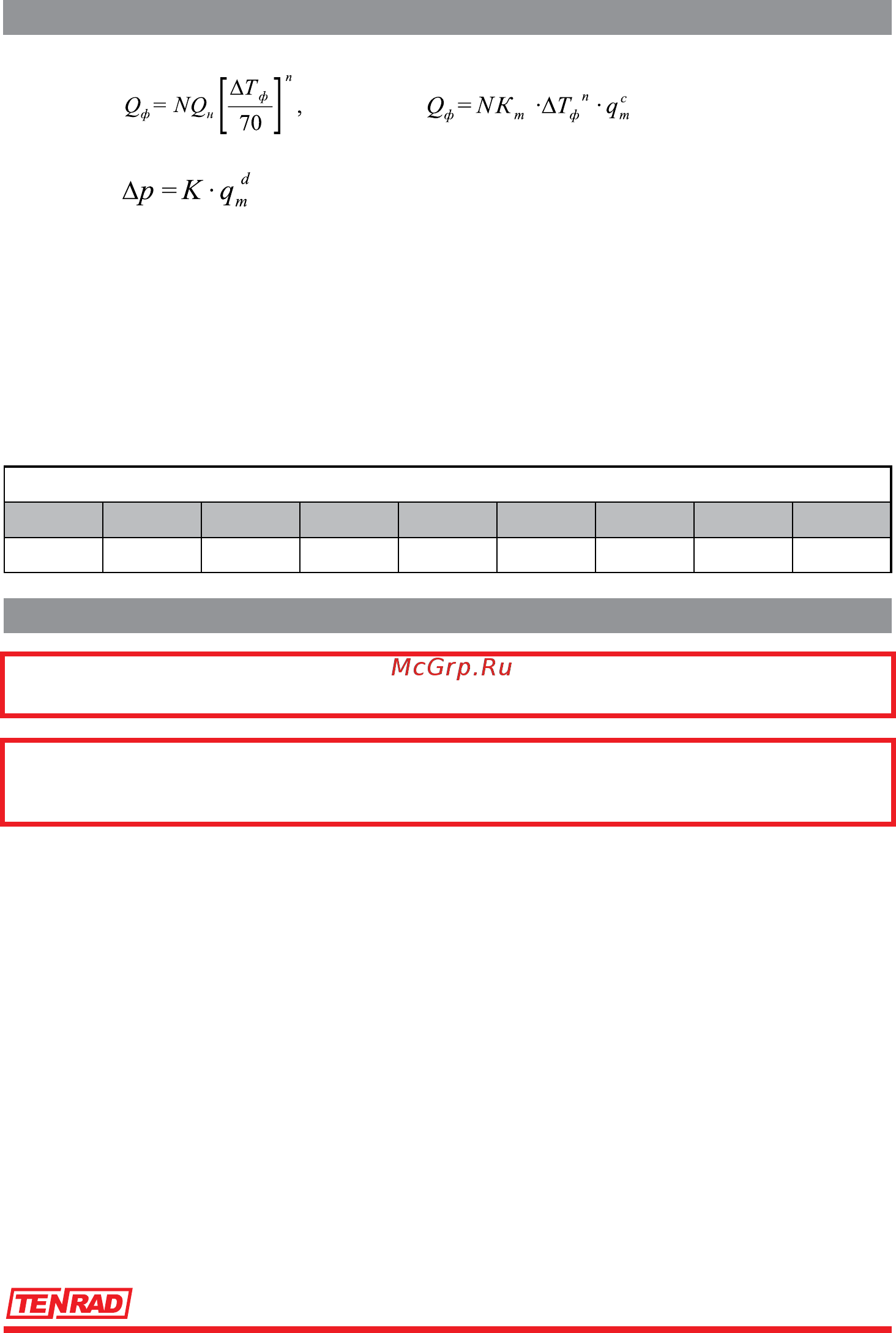

6. Рекомендации по расчету
Q
ф
– фактический тепловой поток от одной секции радиатора, Вт;
Q
н
– номинальный тепловой поток от одной секции радиатора при ΔТ=70°С;
ΔT
ф
– фактический температурный напор, численно равный разнице между средней температурой
поверхности радиатора и температурой воздуха в помещении, °С;
q
m
– расход теплоносителя через радиатор (л/сек);
K
m
, n, c, K, d – данные из таблицы технических характеристик.
N – количество секций в радиаторе.
6.2. Можно принимать тепловой поток по таблице:
6.1. Фактический тепловой поток от радиатора (Вт) рекомендуется определять по формулам:
Гидравлические потери в радиаторе можно вычислять по формуле:
(Па) где:
AL/BM 150/120
7. Требования к монтажу
ВАЖНО! Радиаторы Tenrad AL/BM 150/120 могут иметь только боковое (правое или левое) подключение
к отопительной сети.
ВАЖНО! Перед монтажом радиатора уточните параметры системы отопления Вашего здания (рабочее
давление, температуру и рН теплоносителя). Превышение паспортных рабочих параметров радиатора
может привести к преждевременному выходу его из строя.
!
!
7.1. Проектирование, монтаж и эксплуатация системы отопления должны осуществляться в соответствии с
требованиями СП 60.13330.2016 и СП 73.13330.2016.
7.2. Любые изменения проекта (замена отопительных приборов, установка запорно-регулирующей аппара-
туры и т.д.) должны соответствовать этим нормативным документам и согласовываться с организациями,
отвечающими за эксплуатацию данной системы отопления.
7.3. Изготовитель рекомендует производить монтаж и подсоединение радиатора к трубопроводам без сня-
тия защитной пленки.
7.4. При установке радиатора на стену для максимальной эффективности работы радиатора рекомендуется
соблюдать следующие разрывы:
- от пола до низа радиатора – не менее 30 мм;
- от стены до грани радиатора – не менее 30 мм;
- от верха радиатора до низа подоконной доски или ниши – не менее 50 мм.
7.5. В качестве пробок и футорок следует применять только специальные изделия для радиаторов с уплот
-
няющими прокладками. Использование льна, пакли и прочих материалов для герметизации стыков между
пробками (футорками) и радиатором не допускается.
7.6. Радиатор следует устанавливать строго горизонтально. Отклонение от горизонтали радиаторной сборки
не должно превышать 0,5 мм на каждые 10 секций.
7.7. Для напольного крепления радиаторов должны использоваться специальные опоры Tenrad TNRD 4830.
Средний тепловой поток от одной секции радиатора Qф (Вт) при различных температурных напорах
Температурный напор,°С
25 30 35 40 45 50 55 60 65
22 27 33 39 46 53 60 67 74
