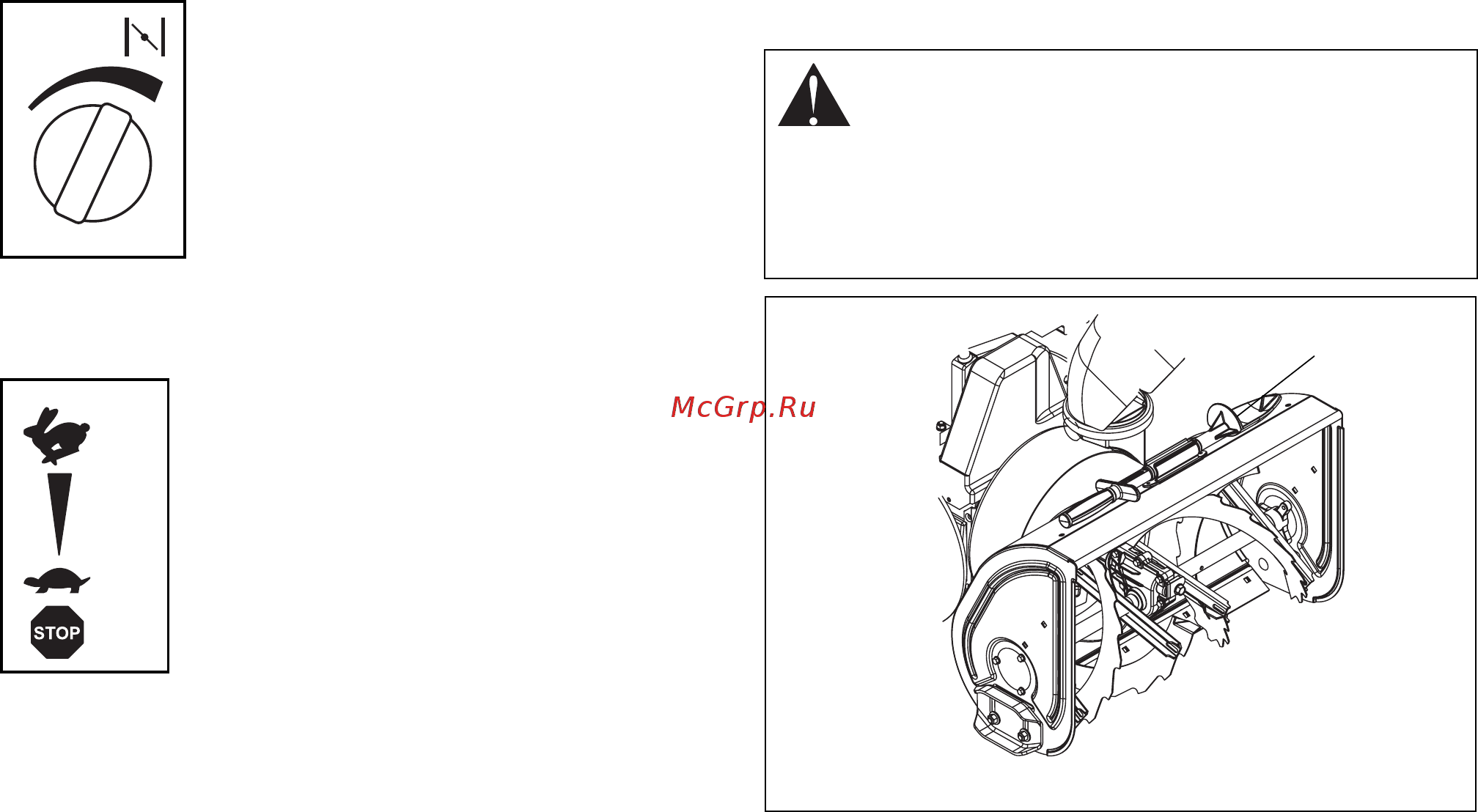

Ручка управления заслонкой 1 Положение закрытой заслонки закрывает подачу воздуха на двигатель для облегчения запуска Инструмент для прочищения от снега Рисунок 8 А 2 Положение открытой заслонки обеспечивает нормальный режим работы ВАЖНО Постепенно открывайте заслонку после запуска двигателя ПРЕДУПРЕЖДЕНИЕ Касание рукой вращающейся крыльчатки является наиболее частой причиной травм связанных с работой на снегоочистителях Никогда не используйте свою руку для прочистки выпускного желоба Дроссель Дроссель управляет частотой оборотов вала двигателя Для повышения или понижения числа оборотов двигателя отрегулировать на 1 Быстрый нормальный запуск или запуск с прогретым двигателем 2 С частично открытой дроссельной заслонкой 3 Медленный запуск в холодную погоду 4 Останов двигатель выключен Электрический стартер модели с электрическим запуском от напряжения 240 В Для прочистки желоба 1 Выключить двигатель 2 Обождать 10 секунд и убедиться что лопасти крыльчатки перестали вращаться Электрический стартер запустит двигатель с надлежащим дросселированием и установкой передачи когда нажата кнопка стартера Смотрите ЗАПУСК И ВЫКЛЮЧЕНИЕ на стр 17 3 Вынуть инструмент для прочистки от снега 1 из корпуса шнека и использовать его для удаления закупорки из выпускного желоба Рукоятка ручного тросового стартера При вытягивании рукоятка проворачивает двигатель ВАЖНО НЕ ДОПУСКАЙТЕ обратного удара рукоятки по стартеру 4 Установить обратно инструмент для прочистки от снега на корпусе шнека Отражатель выпускного желоба ВСЕГДА выставляйте отражатель выпускного желоба под безопасным углом перед запуском двигателя ЗАПРЕЩАЕТСЯ выброс снега выше чем это необходимо Оттянуть ручку отражателя вперед или вниз для выброса снега на более низком уровне Оттянуть ручку отражателя вверх или назад для выброса снега на более высоком уровне ВАЖНО Если отражатель желоба не остается в установленном положении отрегулируйте так как указано в ОТРАЖАТЕЛЬ ВЫПУСКНОГО ЖЕЛОБА на стр 23 или отремонтируйте перед работой Выпускной желоб Выпускной желоб поворачивается на 195 Перед запуском двигателя следует ВСЕГДА ориентировать выпускной желоб в безопасном направлении и под безопасным углом в сторону от оператора и прохожих Яи 15
