Cme UF80 [8/28] Задняя панель

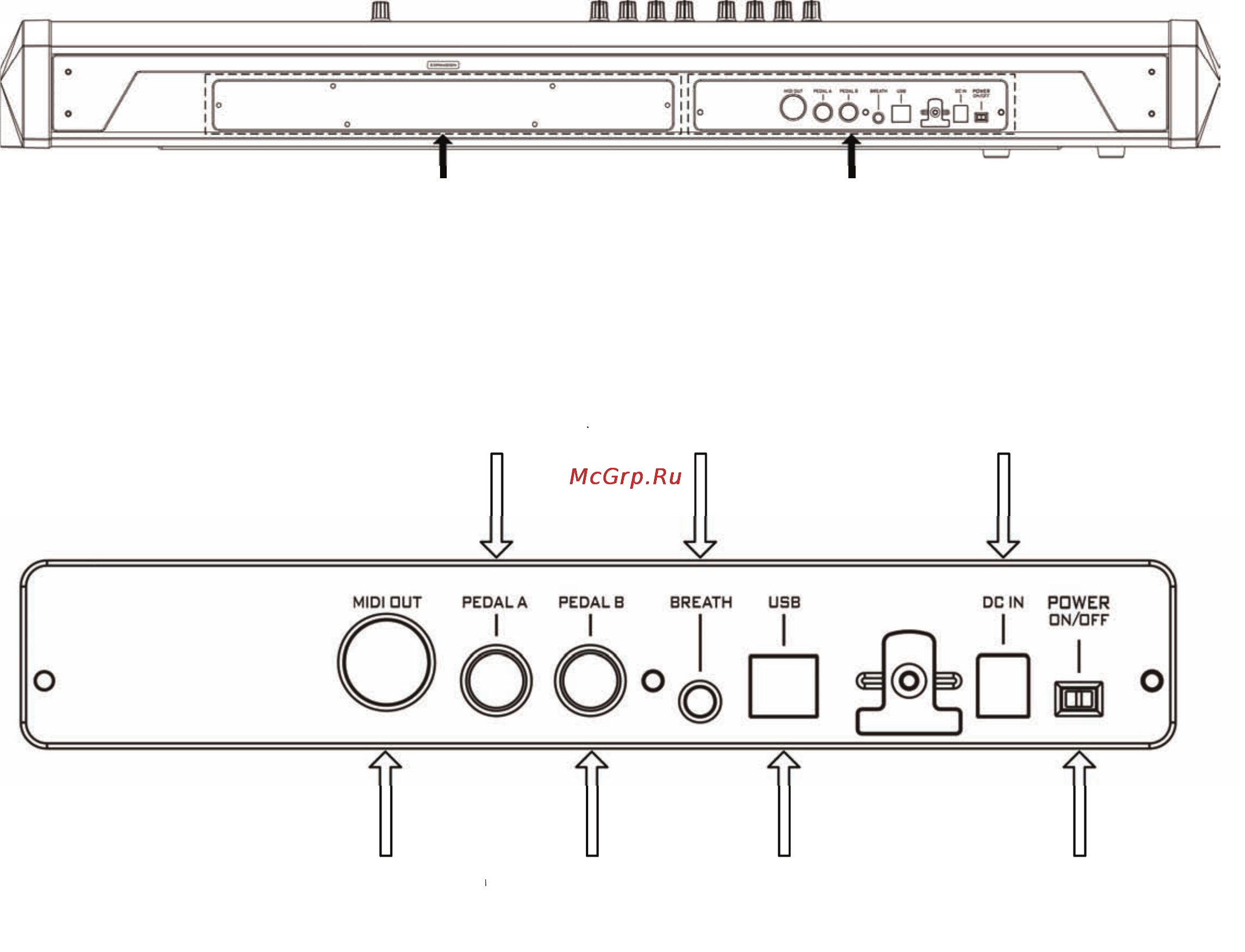

1.2 Задняя панель

Плата расширения Основная плата

• Выходной порт MIDI x1

• Разъем педали A: ¼” TRS x1, может использоваться для подключения педали громкости или

поддержки.

• Разъем педали B: ¼” TRS x1, может использоваться для подключения педали громкости или

поддержки.

• Духовой регулятор (Духовой регулятор или BC): ¼” TRS x1, совместим с YAMAHA BC3.

• USB-порт: Для передачи MIDI-данных компьютеру и получения питания по шине USB.

• Разъем питания: Используется для подключения сетевого адаптера.

• Выключатель питания: Используется для включения и выключения инструмента.

• Слот плат расширения. Используется для установки плат расширения, например,

модуля Fire-Wire, звукового модуля и т.д.

• Разъемы основной платы. Все порты и переключатели расположены здесь.

ПЕДАЛЬ A

ДУХОВОЙ

РЕГУЛЯТОР

РАЗЪЕМ

ПИТАНИЯ

MIDI-ВЫХОД ПЕДАЛЬ B

USB

ВЫКЛЮЧАТЕЛЬ

ПИТАНИЯ
