202
71.06199.02 - RO

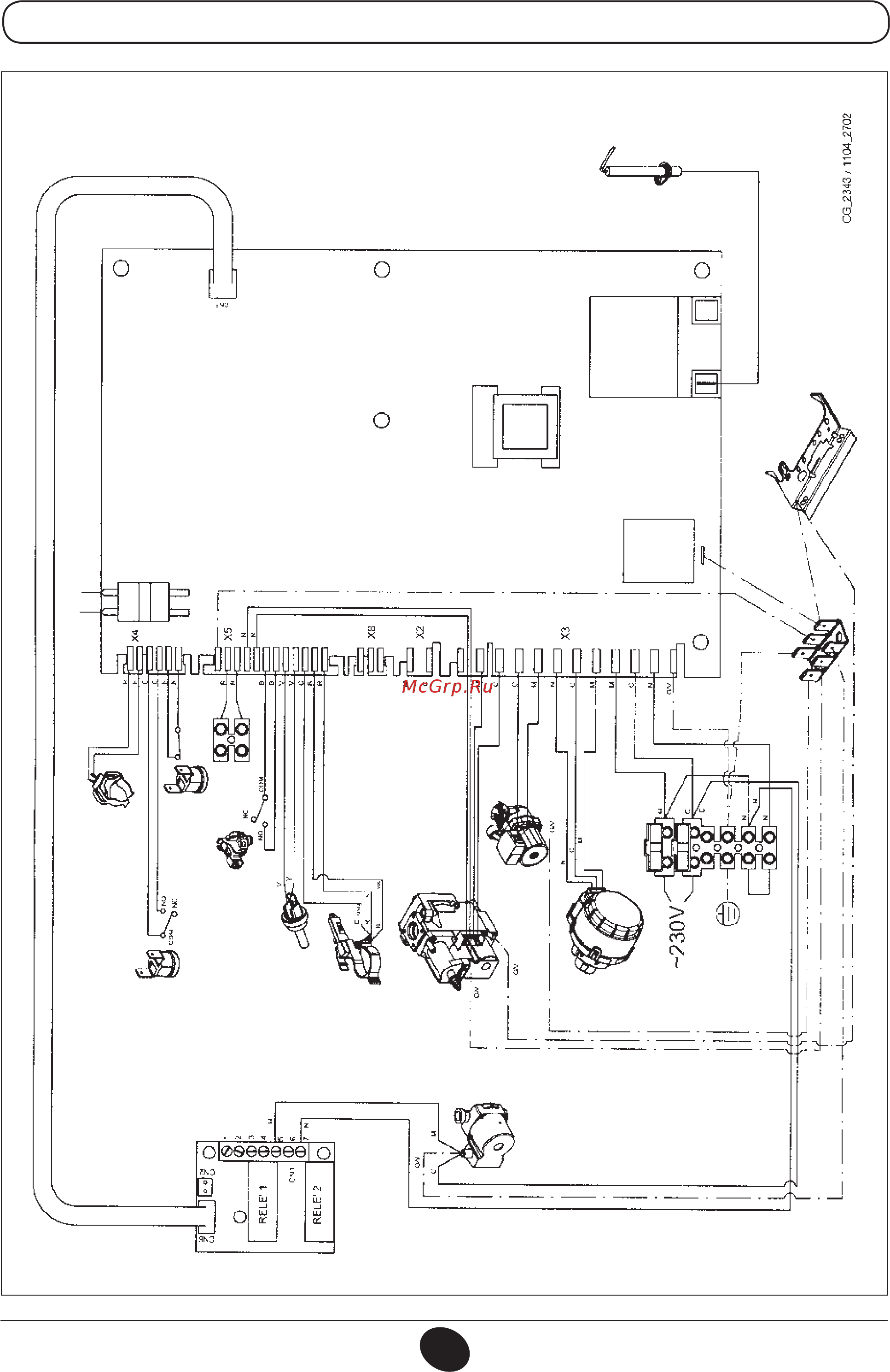

INSTRUCŢIUNI DESTINATE INSTALATORULUI
24 BIC
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde
ELECTROD DE APRINDERE /
DETECTARE A FLĂCĂRI
VANĂ CU 3 CĂI
POMPĂ CIRCUIT
DE ÎNCĂLZIRE
SENZOR DE PRIORITATE
APĂ CALDĂ MENAJERĂ
SONDĂ NTC
CIRCUIT DE ÎNCĂLZIRE
SONDĂ
EXTERNĂ
PRESOSTAT
HIDRAULIC
TERMOSTAT DE
SIGURANŢĂ
TERMOSTAT
GAZE ARSE
SONDĂ NTC
CIRCUIT DE APĂ
MENAJERĂ
PROGRAMARE
VANĂ DE GAZ
POMPĂ CIRCUIT
DE APĂ MENAJERĂ
TERMOSTAT
DE AMBIENT
