295
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.03982.03 - RU

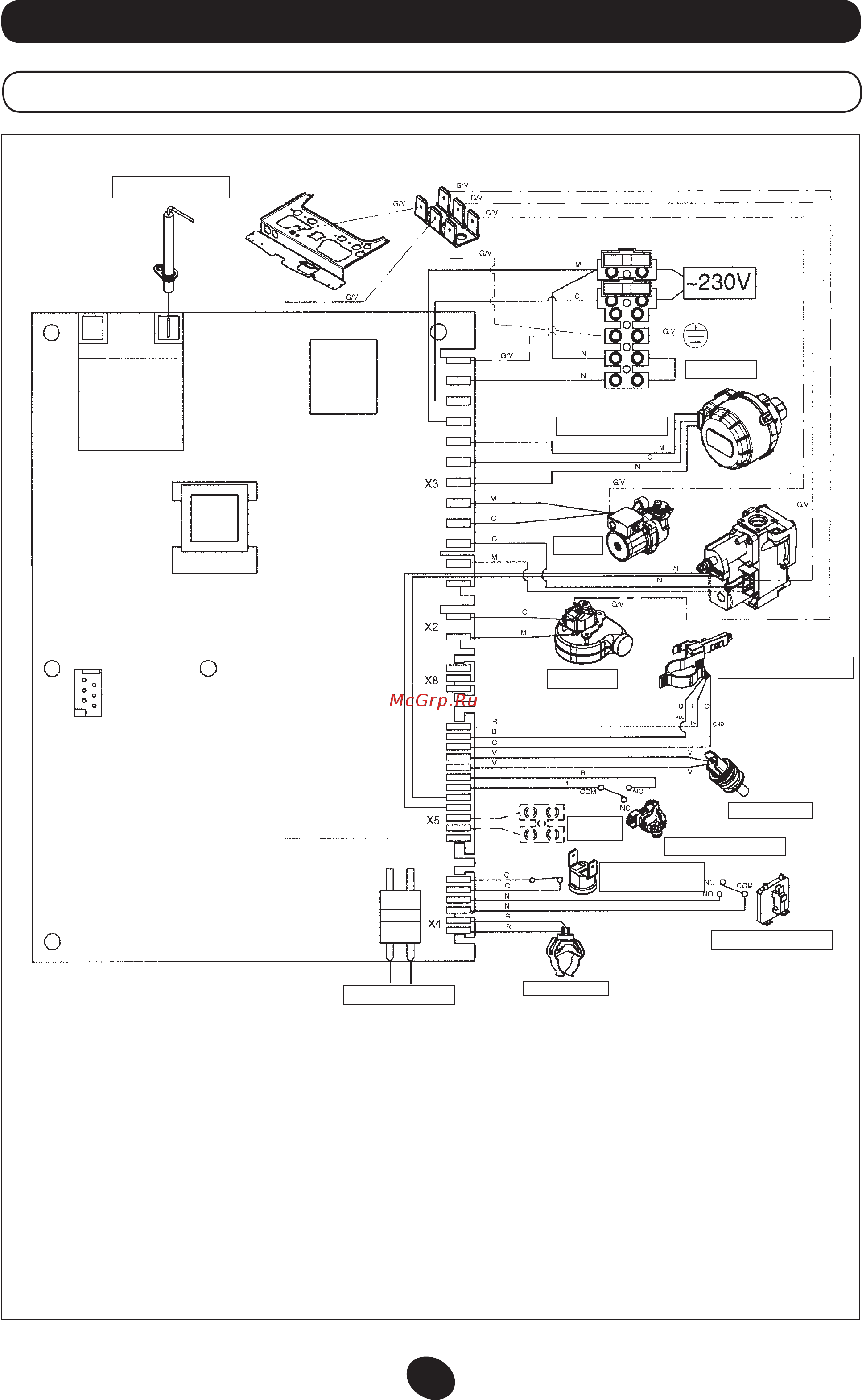

34. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
24 F
Цвет проводов
C = голубой
М = коричневый
N = черный
R = красный
G/V = желтый/зеленый
B = белый
V = зеленый
ЭЛЕКТРОД ДЕТЕКТОРА/
ЗАЖИГАНИЯ
ТЕРМОСТАТ
ТРЕХХОДОВОЙ
КЛАПАН
НАСОС
ВЕНТИЛЯТОР
ДАТЧИК ПЕРВООЧЕРЕДНОСТИ
ГОРЯЧЕЙ ВОДЫ
НАРУЖНЫЙ
ЗОНД
ГИДРАВЛИЧЕСКОЕ
ПРЕССОСТАТ
ПРЕДОХРАНИТЕЛЬНЫЙ
ТЕРМОСТАТ
РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
ЗОНД NTC ГОР.
ЗОНД NTC ОТ.
CG_2075 / 1001_1806
