12 Версия 1.1.001

Модуль ИБП

Сечение кабелей

Вход перем.

тока (мм2)

Выход перем.

тока (мм2)

Вход пост.

тока (мм2)

Заземление

(мм2)

6 кВА 6 6 6 6

10 кВА 10 10 10 10

Сечение

кабелей

ПРЕДУПРЕЖДЕНИЕ!

Шкафы ИБП подключать к главной системе заземления кабелем защитно-

го заземления. Заземлять по возможности по кратчайшей схеме.

ПРЕДОСТЕРЕЖЕНИЕ!

НЕСОБЛЮДЕНИЕ УКАЗАНИЙ ПО ЗАЩИТНОМУ ЗАЗЕМЛЕНИЮ МОЖЕТ ПРИ-

ВЕСТИ К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ ИЛИ ОПАСНОСТИ, ВКЛЮЧАЯ

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПОЖАР.

3.6. | Подключение сетевого кабеля

При размещении электрооборудования и установки защитных устройств подключить кабели

питания следующим образом.

Перед началом работ необходимо проверить, полностью ли ИБП изолирован от внешнего

источника питания, а также убедиться в том, что все сетевые автоматические выключатели

ИБП разомкнуты. Проверить наличие изоляции и выполнить предупредительную маркировку

во избежание случайного контакта.

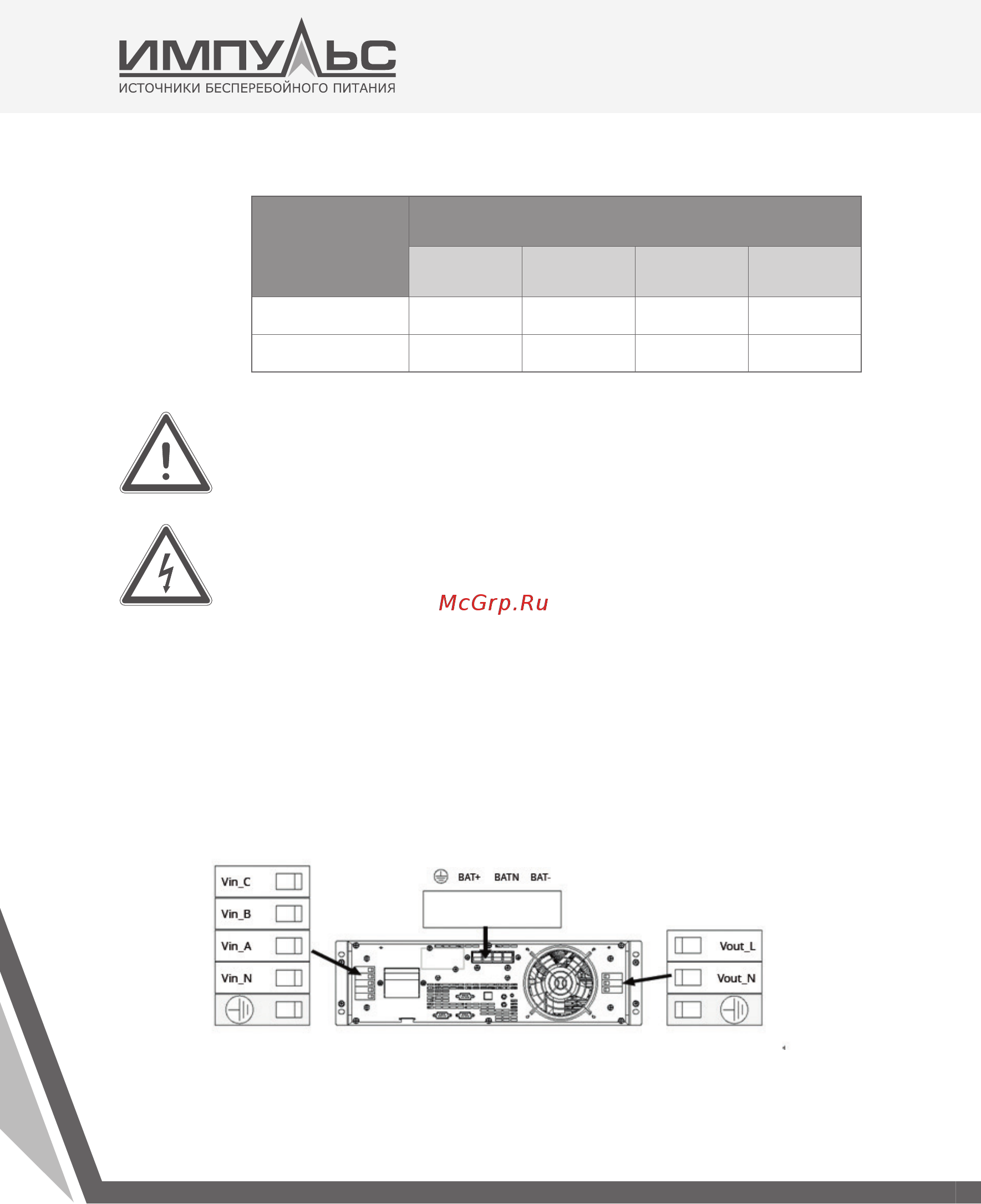

Рис. слева (снизу вверх): Заземление (GND), вход N, вход A(L1), вход B(L2), вход C(L3);

Рис. в середине (слева направо): Заземление (GND), аккумуляторные батареи BAT+, BAT N, BAT-;

Рис. справа (снизу вверх): Заземление (GND), выход N, выход L.
