Импульс ФРИСТАЙЛ 31-6 Инструкция по эксплуатации онлайн [16/52] 400978
![Импульс ФРИСТАЙЛ 31-6 Инструкция по эксплуатации онлайн [16/52] 400978](/views2/1481818/page16/bg10.png)
16 Версия 1.1.001
ИБП 4ИБП 3
ВХОД
ВХОД ПЕРЕМЕННОГО ТОКА
НАГРУЗКА
ВЫХОД ПЕРЕМЕННОГО ТОКА
ИБП 2ИБП 1
ВНИМАНИЕ!
Не допускается эксплуатация ИБП без аккумуляторных батарей.
3.8. | Многомодульное соединение ИБП
Базовые процедуры ус тановки сис темы из параллельно подк люченных ИБП в составе дву х и
более модулей ИБП практически ничем не отличается от установки одиночного блока ИБП.
Ниже представлены указания по параллельному соединению.
3.8.1. Установка силового блока ИБП

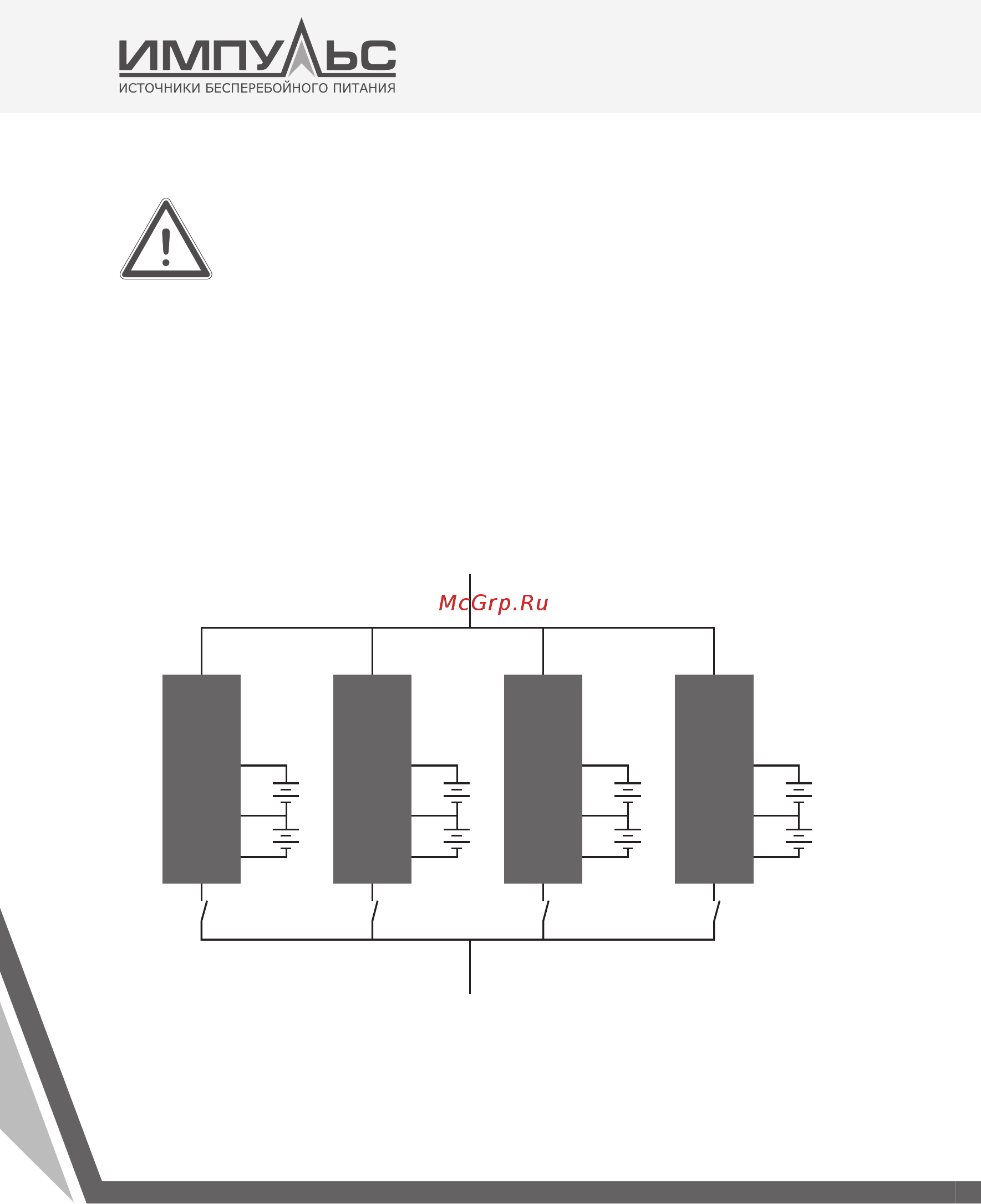

Выполнить параллельное соединение всех ИБП, как показано на рисунке ниже.
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ31 6-10 кВА
