Овен ИТП-14 [2/3] A первый этап
![Овен ИТП-14 [2/3] A первый этап](/views2/1481885/page2/bg2.png)
2
2. Калибровка прибора
При включении прибора после программирования, он попадает в технологический режим,
который позволяет проводить калибровку.
2.1 Подключение к технологическому оборудованию
Собрать схему, рис 2.1.
Yokogawa
CA71
24В +
24 V
+
-
COM
U+
+
-
ИТП 14
Источник питания
Калибратор
24В -
Yokogawa
CA71
24В +
24 V
+
-
COM
I+
+
-
ИТП 14
Источник питания
Калибратор
24В -
0...10В
0...20мА
а) Калибровка напряжения б) Калибровка тока

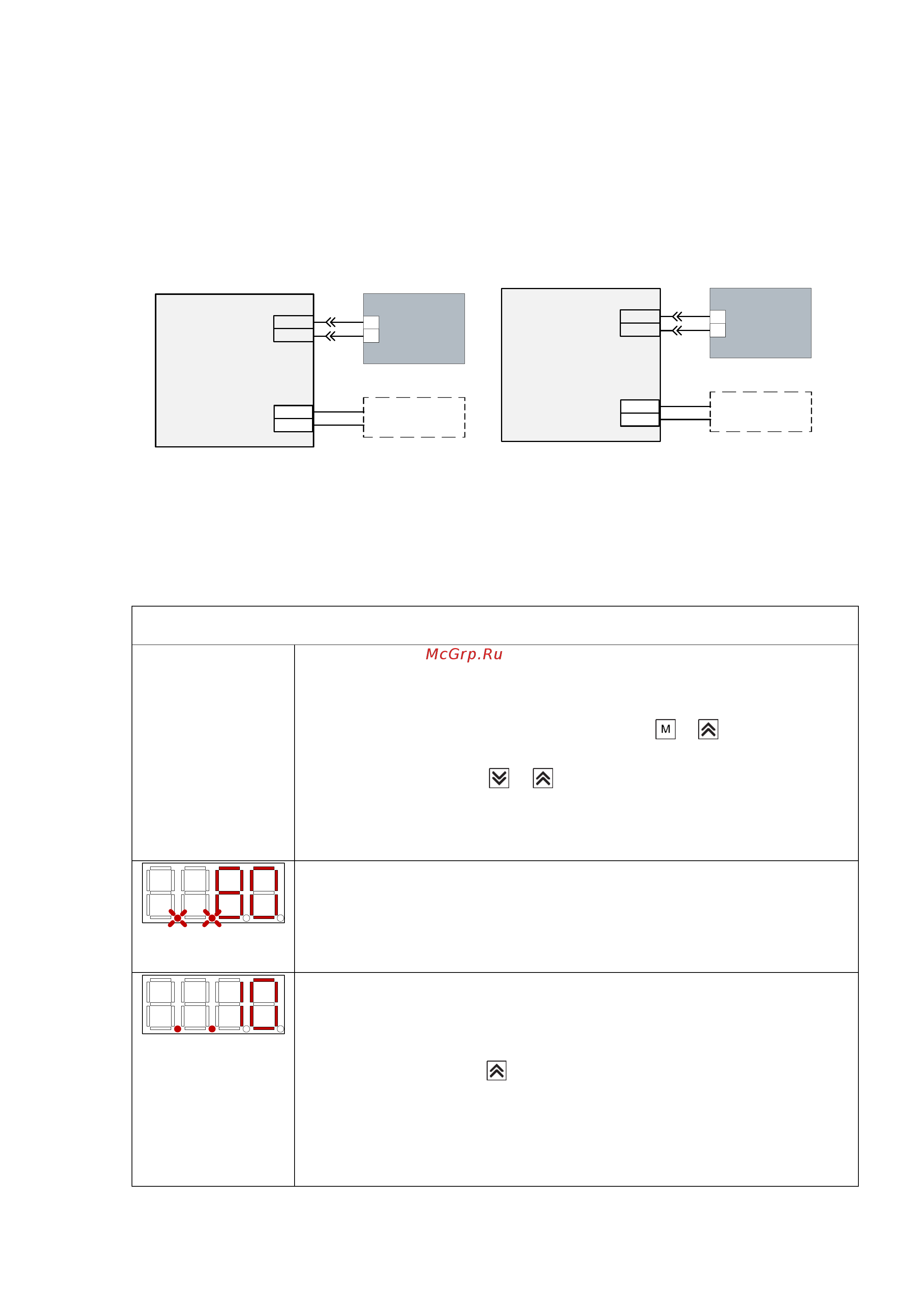

Рис.2.1 Схема подключения прибора для проведения калибровки
2.2 Калибровка прибора.
a. Первый этап
1) Собрать схему для калибровки напряжения согласно Рис 2.1 а)
2) На калибраторе установить значение +10,0 В и нажать кнопку
«Sourse ON».
3) Войти в сервисное меню, нажать кнопки + удерживать 3
сек.
4) С помощью кнопок и выбрать параметр CLbг
5) На калибраторе установить значение +10,0 В и нажать кнопку
«Sourse ON».
6) Десятичные точки двух левых (старших) разрядов индикатора -
мигают.
7) Подождать не менее 3 сек и нажать кнопку «М».
8) Убедиться, что показания прибора находятся в диапазоне ±10
(точки двух левых разрядов индикатора постоянно засвечены).
*Если показания прибора выходят за границы допустимого диапа-
зона, нажать кнопку « » и повторить калибровку. Если после по-
вторной калибровки показания прибора выходят за допустимый
диапазон, прибор необходимо передать в ремонт.
9) Нажать кнопку «М».
