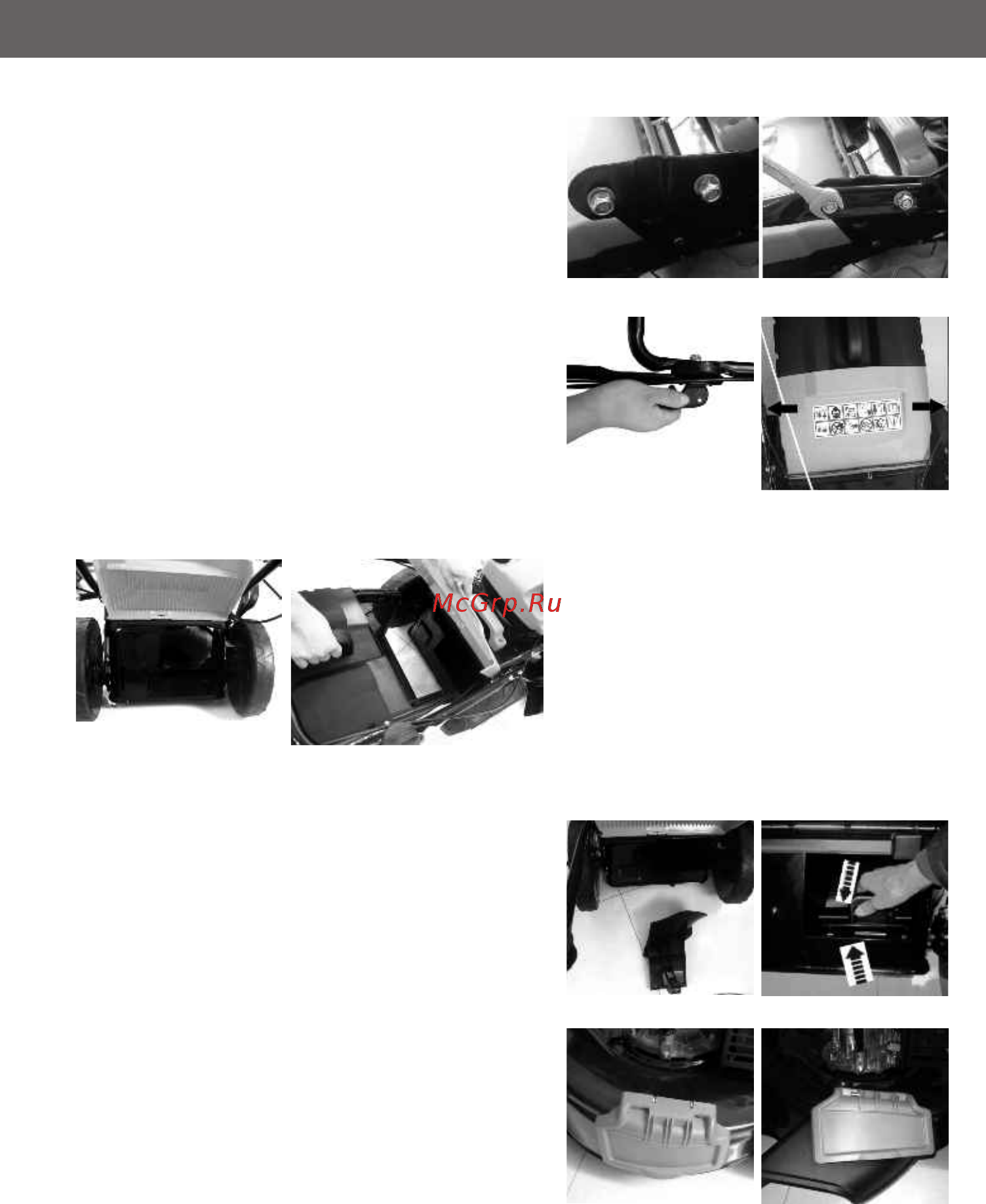

РАБОТА С УСТРОЙСТВОМ
Сборка газонокосилки
1) Установите нижнюю рукоятку на устройство
при помощи болтов и гаек, как показано на
рисунке ниже. Сначала открутите болты, затем
установите нижнюю рукоятку на кронштейнах,
после чего хорошо затяните болты. Болты
должны быть закреплены гаечными ключами с
обеих сторон, как показано (Рис. 1).
2) Установка верхней рукоятки на нижнюю
рукоятку. Прикрепите верхнюю рукоятку к нижней
рукоятке, как показано на (Рис. 2). Надежно
затяните быстросъемные соединения.
3) Зафиксируйте тросы на нижней рукоятке при
помощи зажимов (Рис. 3).
4) Откройте защитный отражатель и, удерживая
его в таком положении, совместите крючки на
травосборнике с опорой, чтобы повесить его (Рис. 4 и 5).
Заглушка для приготовления мульчи
Заглушка для мульчирования блокирует
желоб и препятствует сбору травы.
Благодаря этому обрезки травы попа-
дают обратно на газон во время скаши-
вания.
1) Откройте задний защитный отража-
тель и, удерживая его в таком положе-
нии, установите заглушку для пригото-
вления мульчи в задний разгрузочный желоб. Убедитесь, что нижняя часть рукоятки встала
на место (Рис. 6).
2) Нажмите на нижнюю часть рукоятки, чтобы
извлечь заглушку для мульчирования (Рис. 7).
3) Чтобы извлечь заглушку, сдвиньте ее в левую
сторону, а затем снимите с деки газонокосилки.
Боковой разгрузочный желоб
Используйте боковой разгрузочный желоб для
разгрузки травы в сторону от устройства.
1) Откройте боковой защитный отражатель и,
удерживая его в таком положении, совместите
крючки на желобе со стержнями, чтобы повесить
его (Рис. 8 и 9).
2) Чтобы извлечь боковой разгрузочный желоб,
поднимите боковой защитный отражатель и
снимите желоб со стержней.
Регулировка рукоятки
1) Ослабьте быстросъемное соединение.
2) Опустите или поднимите рукоятку в соответствии со своими потребностями (Рис. 10, 11 и
12).
3) Надежно затяните быстросъемное соединение.
СБОРКА
рис. 5
рис. 2
рис. 6
рис. 8
рис. 3
рис. 7
рис. 9
рис. 4
рис. 1
