DORN DGB52G [2/19] Модель двигателя
![DORN DGB52G [2/19] Модель двигателя](/views2/1482044/page2/bg2.png)
1
5
8
4
6
9
2
3
7
31
29
28
26
25
12
23
11
24
19
20
21
14
13
17
18
16
15
23
22
10
27
30
2

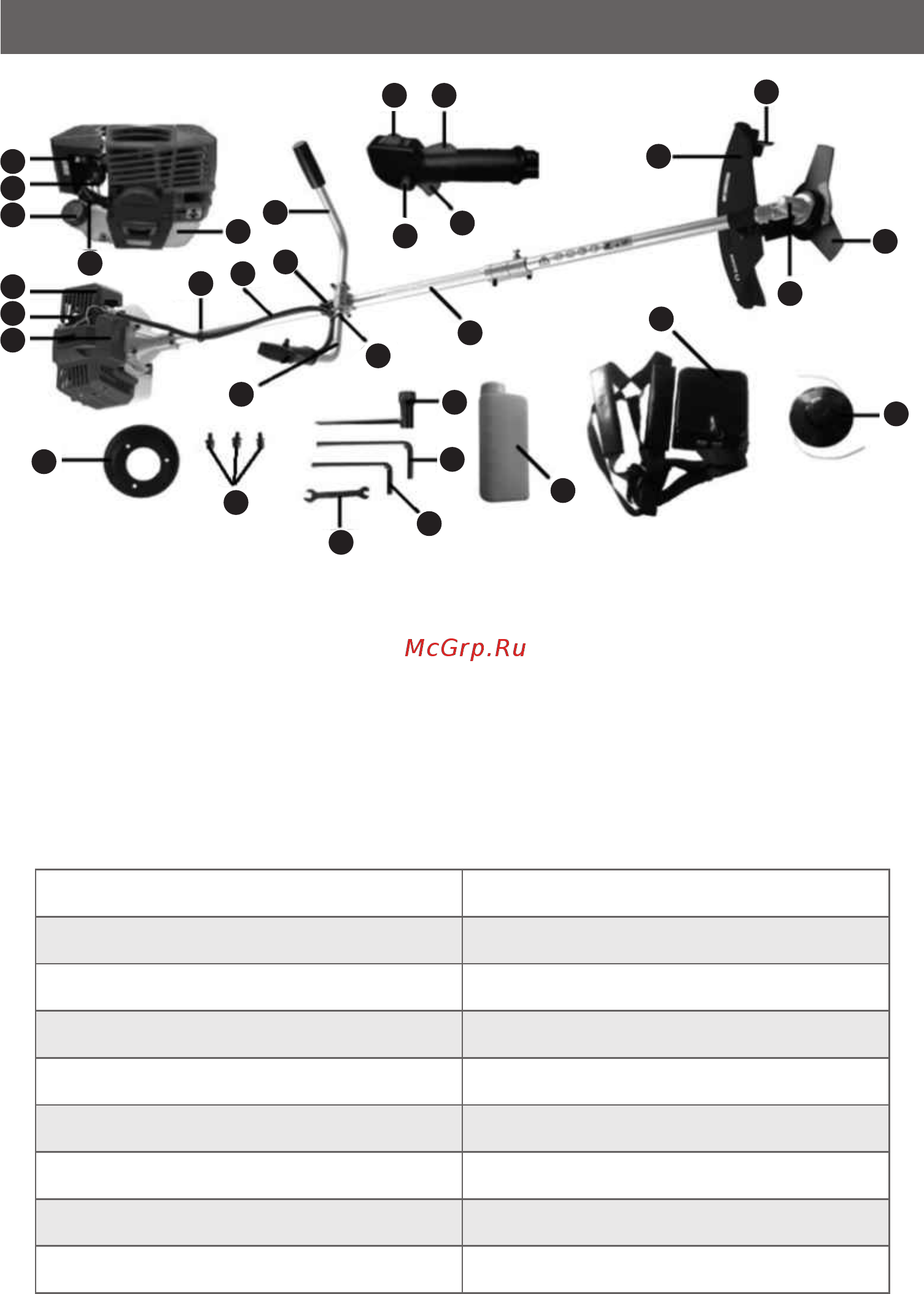

СПИСОК ОСНОВНЫХ ЧАСТЕЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Передняя крышка двигателя
2. Воздушный фильтр
3. Рычаг заслонки
4. Всасывающий насос
5. Крышка топливного бака
6. Топливный бак
7. Барабанный стартер
8. Колпачок свечи зажигания
9. Точка подвески
10. Рукоятка
11. Верхний вал
12. Правая рукоятка
13. Рычаг газа
14. Блокировка газа
15. Выключатель двигателя
16. Блокировка рычага газа
17. Щиток режущей насадки в сборке
18. Резак лески
19. Узел редуктора
20. Нож
21. Катушка с леской в сборке
22. Контроль газа
23. Дроссельной кабель стяжек
24. Внутренний щиток
25. Контейнер топливной смеси
26. Торцевой ключ
27. Шестигранный ключ (5 мм)
28. Шестигранный ключ (4 мм)
29. Гаечный ключ
30. Винты крепления щитка
31. Внутренний щиток
рис.1
Модель DGB52G
Мобильность оборудования
Масса нетто
Объем топливного бака
Модель двигателя
Тип двигателя
Ручная транспортировка
8,0 кг
1100 см³
1E44F-2A
С воздушным охлаждением, 2-тактный
Рабочий объем двигателя 51,7 см
Максимальная скорость двигателя 10000 об/мин
Передаточное число 22:17
3
