Триммер поставляется с некоторыми неприсо-
единенными составляющими частями. Чтобы
собрать их, выполните следу-ющие действия.
Установка щитка и опорного колеса
1) Откройте сложенный щиток (Рис. 2).
2) Поместите щиток (9) на головку
триммера и затяните его при помощи
четырех винтов (Рис. 3)
.
3) Установите опорное колесо (8) при
помощи двух винтов (Рис. 4).
Установка дополнительной рукоятки
(рис. 5)
1) Извлеките комплект винтов из
дополнительной рукоятки (4).
2) П р и к р е п и т е до пол н и т ел ьн ую
рукоятку (4) к устройству.
3) Зафиксируйте дополнительную
рукоятку (4) при помощи болта (14) и
фиксатора (13).
Регулировка дополнительной руко-
ятки (Рис.6)
Дополнительная рукоятка (4) может быть установлена под различными углами. Чтобы
поменять угол, открутите фиксатор (13), отрегулируйте положение дополнительной руко-
ятки и закрепите ее в удобном рабочем
положении.
Регулировка высоты и угла наклона
рукоятки (Рис. 7 и Рис. 8)
1) Открутите крепежное устройство (6),
отрегулируйте длину телескопической
штанги и угол наклона рукоятки, затем
затяните крепежное устройство (6).
2) Открутите фиксатор регулировки
рукоятки (5) вверх, чтобы повернуть
рукоятку на 180° для окантовочного
скашивания.
РАБОТА С УСТРОЙСТВОМ
7
СБОРКА
ОСТОРОЖНО!
Во время этой операции будьте осторожны с лезвием резака лески. Существует
риск ранения.
ОСТОРОЖНО!
Никогда не используйте триммер без щитка. Это очень важно как для
безопасности (вашей и других лиц), так и для хорошей работы триммера.
Несоблюдение этого правила не только опасно, но и аннулирует условия
гарантии.

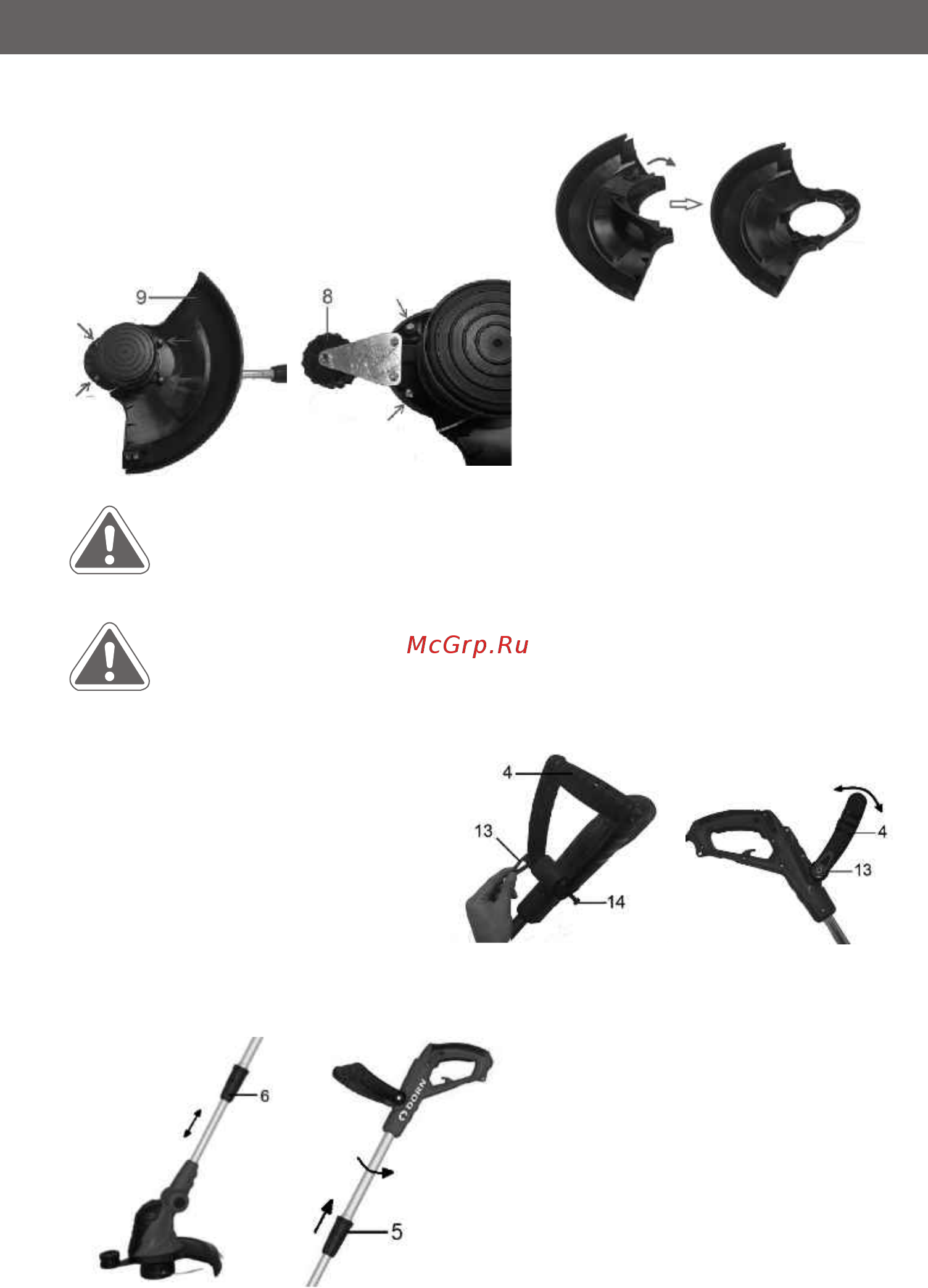

рис. 2
рис. 3
рис. 5
рис. 7
рис. 4
рис. 6
рис. 8
