Установка и демонтаж параллельной направляющей (Рис. С)

Вставьте параллельную направляющую (11) в основание фасонной фрезы (4) и

затяните фиксирующие болты (5).

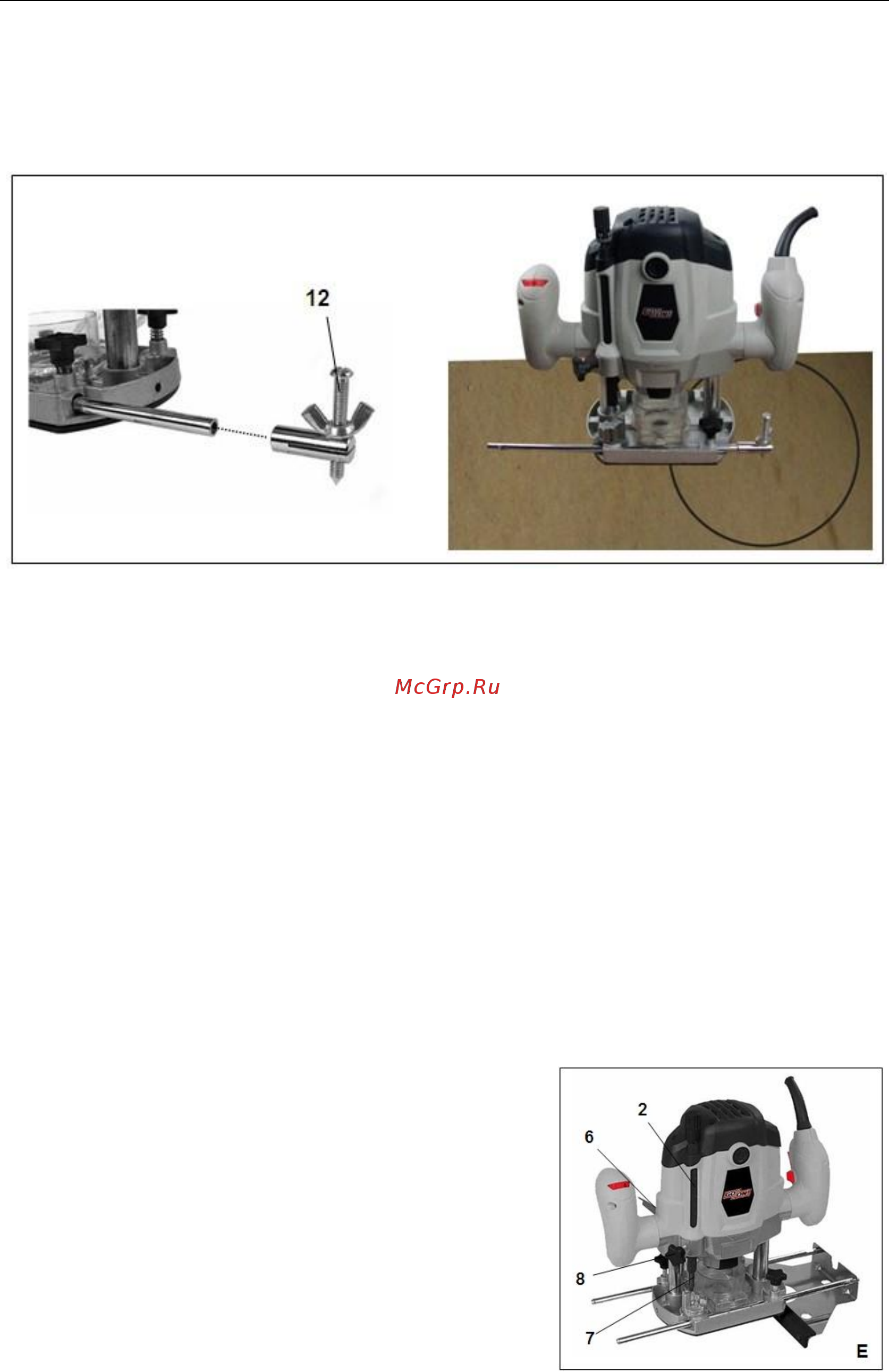

Установка оси вращения (Рис. D)

- Демонтируйте одну из направляющих штанг с параллельной направляющей.

- Установите ось вращения (12) на конец направляющей штанги и зафиксируйте на

месте при помощи барашковой гайки.

- Радиус дуги настраивается путем регулировки расстояния между точкой

установки оси вращения и установленной фрезой. Чтобы отрегулировать это

расстояние, сдвиньте штангу в основании станка (4) и затяните фиксирующий болт

(5).

Включение и выключение (Рис. A)

- Чтобы включить устройство, нажмите выключатель питания (1).

- Чтобы настроить скорость резки, поверните регулировочное кольцо (9).

- Чтобы выключить устройство, отпустите выключатель (1).

Регулировка глубины резки (Рис. Е)

- Ослабьте фиксирующий болт (8) и опустите

стопорный рычаг (6).

- Сдвиньте станок вниз настолько, чтобы его

основание касалось заготовки, и заблокируйте

стопорный рычаг.

- Отрегулируйте ограничитель глубины (7) до

нужного значения при помощи шкалы (2) и

затяните фиксирующий болт.
