Мета Муза 600 Схема сборки облицовки онлайн
2
3
5
8
15
12 9
14
10 11
13
7
6
1
2
5
16

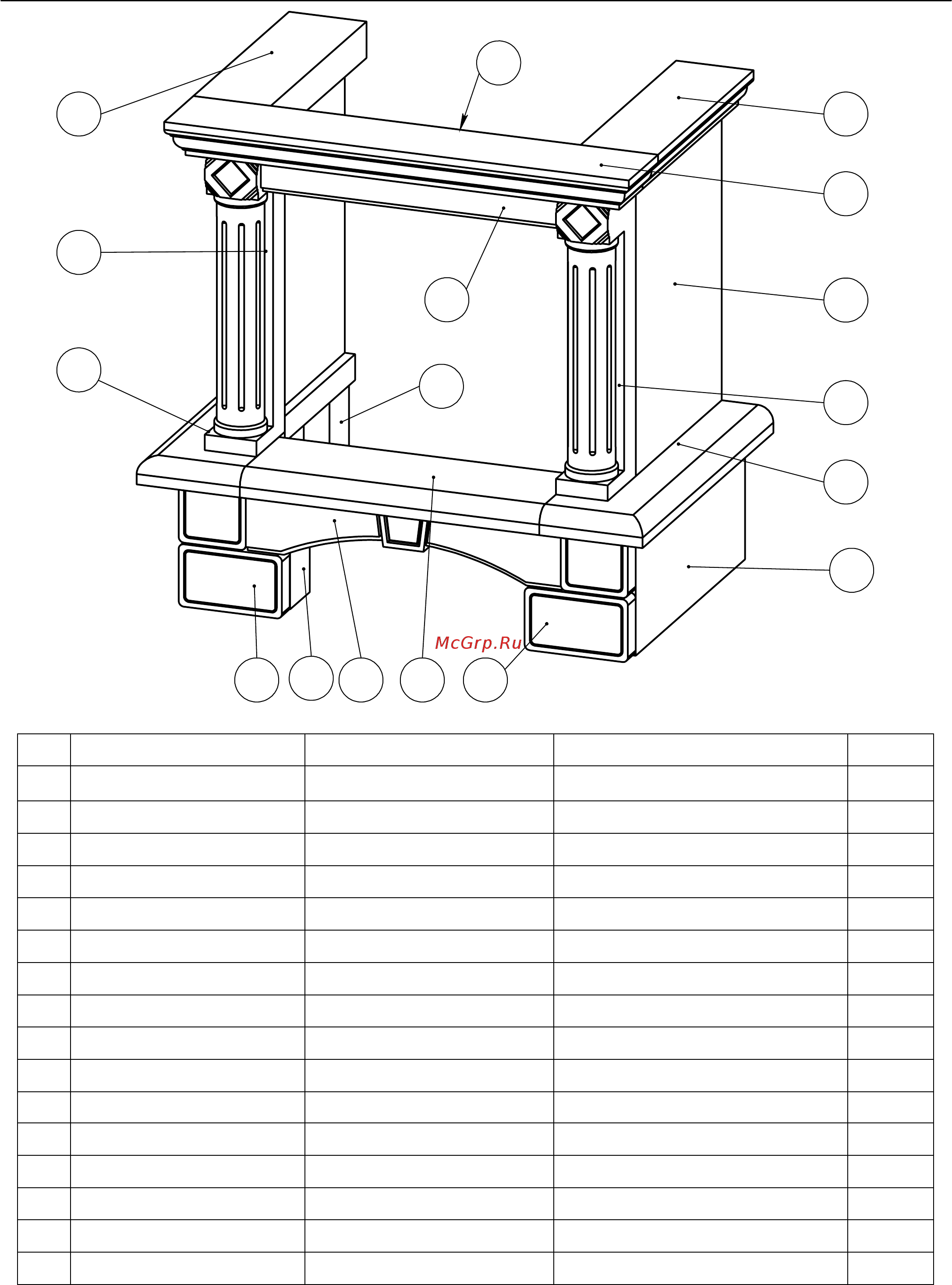

Схема сборки облицовки
"Муза 600"
Примечание: Подставки не являются видимыми частями облицовки и изготавливаются из нестандартных деталей.
Указанные размеры являются справочными.
Поз.
Наименование
Материал
Габаритные размеры, мм
Кол-во
1
Балка центральная
META Stone™
900 х 150 х 70
1
2
Балка боковая
META Stone™
490 х 150 х 70
2
3
Панель верхняя
META Stone™
680 х 75 х 40
1
5
Колонна левая
META Stone™
570 х 145 х 100
1
5
Колонна левая
META Stone™
570 х 145 х 100
1
6
Вставка верхняя
Пеноблок
570 х 440 х 50
2
7
Площадка правая
META Stone™
660 х 200 х 50
1
8
Площадка левая
META Stone™
660 х 200 х 50
1
9
Арка
META Stone™
610 х 130 х 50
1
10
Панель нижняя
META Stone™
580 х 200 х 50
1
11
Опора арки правая
META Stone™
250 х 230 х 50
1
12
Опора арки левая
META Stone™
250 х 230 х 50
1
13
Вставка нижняя
Пеноблок
250 х 560 х 50
2
14
Опорный столбик
META Stone™
50 х150 х 250
2
15
Подставка
Бетон или Пенобетон
50 х150 х 250
2
16
Вставка защитная
Нерж.
630 х 120 х 0.5
1
