Краткая инструкция Архиватор ТРМ2хх Страница: 1

Овен ТРМ201 Краткая инструкция Архиватор ТРМ2хх онлайн

Приборы серии ТРМ2хх (ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212)

оснащены интерфейсом RS-485. Этот вид связи позволяет Вам со-

здать полноценную систему сбора и архивации данных измеряемых

прибором

Эта инструкция показывает, как реализовать архивацию параметров, измеряемых приборами серии ТРМ2хх

Архиватор из ТРМ

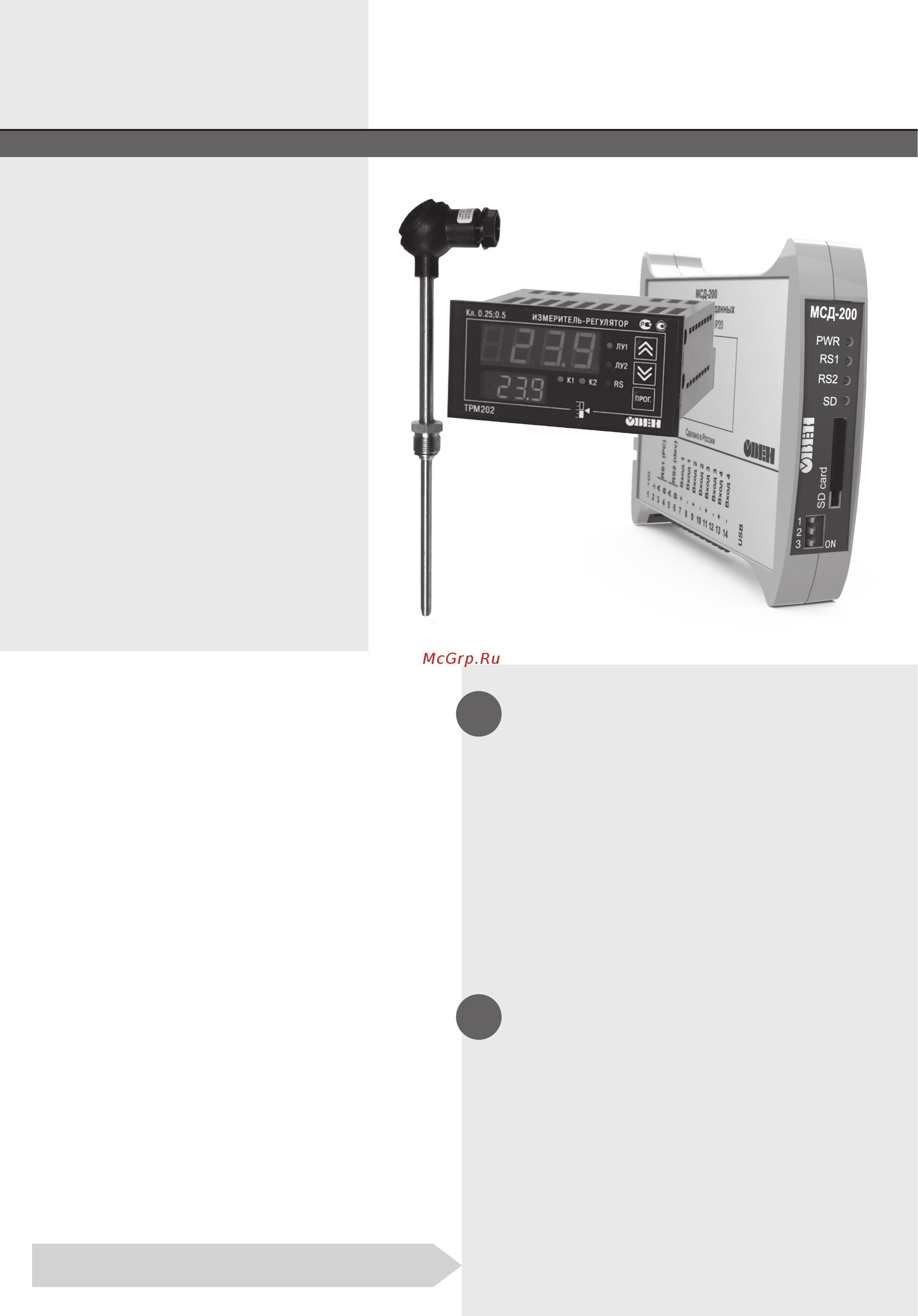

ТРМ2хх + МСД-200

Система сбора данных строится так:

измерительный прибор (ТРМ2хх) при по-

мощи датчиков, подключенных ко входам,

измеряет температуру, давление, влаж-

ность или другие параметры технологи-

ческого процесса. По интерфейсу RS-485

к ТРМ2хх подключен модуль сбора дан-

ных – МСД200, который являясь мастером

сети, формирует запросы на значения из-

меренных прибором ТРМ2хх параметров.

Полученные ответы МСД-200 записывает

в свою память, формирует лог, привязы-

вая подученные данные к реальному вре-

мени. Таким образом накопленные данные

сохраняются в памяти МСД-200, хранятся

в ней в виде текстовых файлов или в та-

бличной форме. При необходимости на-

копленные данные можно перенести на

компьютер и просмотреть при помощи

стандартных приложений Windows.

Коротко о возможностях модуля МСД-200:

• Сбор данных от приборов, имеющих интерфейс

RS-485;

• Архивирование данных до 64 точек измерения;

• Опрос и архивация данных до 32-х измеритель-

ных приборов;

• Формирование архива на карте памяти SD;

• Поддержка карт памяти объемом до 32 Гб;

• Конфигурирование и считывания данных через

USB порт;

• Цифровая подпись;

• Маркирование данных;

• 4 собственных аналоговых входа;

• Разделение данных по файлам (1 файл за сутки)

и по папкам (по месяцам);

• Автоматическая синхронизация содержимого

памяти модуля МСД-200 с указанной папкой ПК

(при наличии соединения);

• Архивация данных по расписанию.

Настройка прибора ТРМ2хх.

В настройках ТРМ2хх установите настройки RS-пор-

та, в группе параметров СОММ установите значения

(приводятся в качестве примера):

• PROT = OWEN

• bSP = 115200

• A.Len = 8

• Addr = 2

• rSdL = 20

Подключение.

Соедините клеммы интерфейса модуля МСД-200

(клеммы интерфейса RS2: «5(А)», «6(В)») с клемма-

ми интерфейса ТРМ2хх (клеммы: «15(А)», «16(В)»).

Соединение А-А, В-В. Подключите к прибору ТРМ2хх

датчики и подайте питание на приборы. Соедини-

те МСД-200 с ПК при помощи стандартного USB

кабеля.

3 шага к созданию регистратора:
