Dakon GL 20 EKO [16/27] А мт термостат минимума 36тхе22 55 1

А) МТ – ТЕРМОСТАТ МИНИМУМА 36ТХЕ22 55-10

С.

ZT – ПРТИВОЗАМЕРЗАЮЩИЙ ТЕРМОСТАТ 36ТХЕ21 16-9

С.

ТЕРМОСТАТ МИНИМУМА

– можно применять для ограничения низкотемпературной коррозии котла, тем

самым повысить его срок службы. Термостат указывают температуру в котле и

электрически подключен перед насосом, который включает, если температура

понизится под «точку росы» котла (прим. 45

С). Этим прекращается циркуляция

отапливаемой воды до того времени, пока температура в котле опять не

поднимется на величину термостата (55

С). Таким образом осуществляется

циклическая регуляция для поддержания температуры в котле при низких

температурах.

ПРОТИВОЗАМЕРЗАЮЩИЙ ТЕРМОСТАТ

- применяется в случае низкой температуры в ближайшем окружении котла, где ему

грозит замерзание. Чтобы предотвратить это, котел оснащается

противозамерзающим термостатом, который поддерживает температуру в котле

более 7

С (при темпер. 7

С включит котел, а при 16

С – выключит)

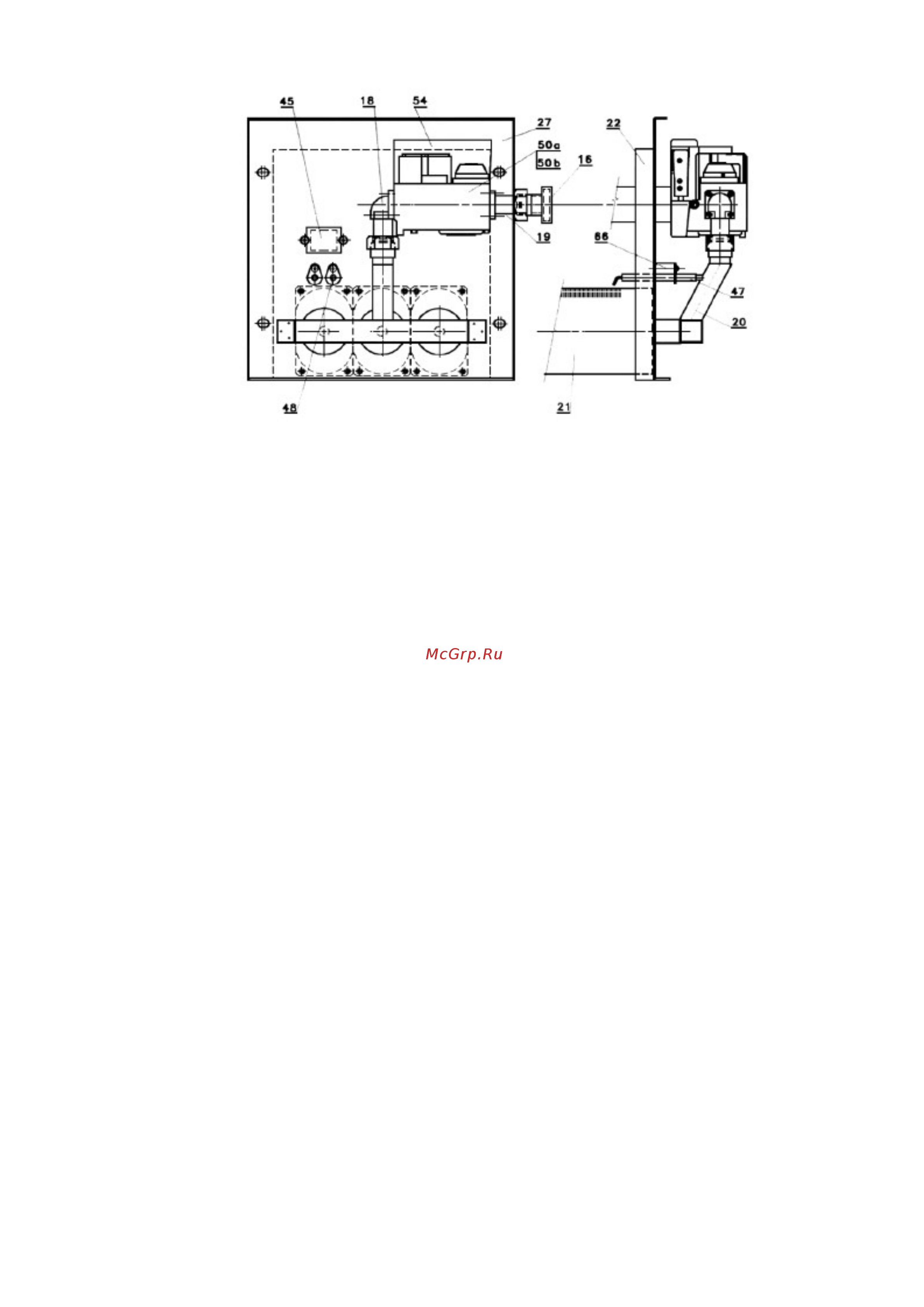

Монтаж термостатов (МТ – минимума, ZT – противозамерзающего):

1) Снимите верхнюю панель.

2) На корпус котла к держателю блокирующего термостата привинчивается

двумя винтами М3х4 держатель термостатов (МТ и ZT).

3) В держатель введется термостат минимума – МТ (противозамерзающий

термостат ZT с проводами).

4) Провода подключаются следующим образом:

МТ – провода присоединяются к клеммам № 9 и 10 печатной схемы и передается соединение

В между этими клеммами.

ZT – провода присоединяются к клеммам № 1 и 5 печатной схемы.

Этим монтаж заканчивается.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ.
