СПОСОБ ПРЕОБРАЗОВАНИЯ:

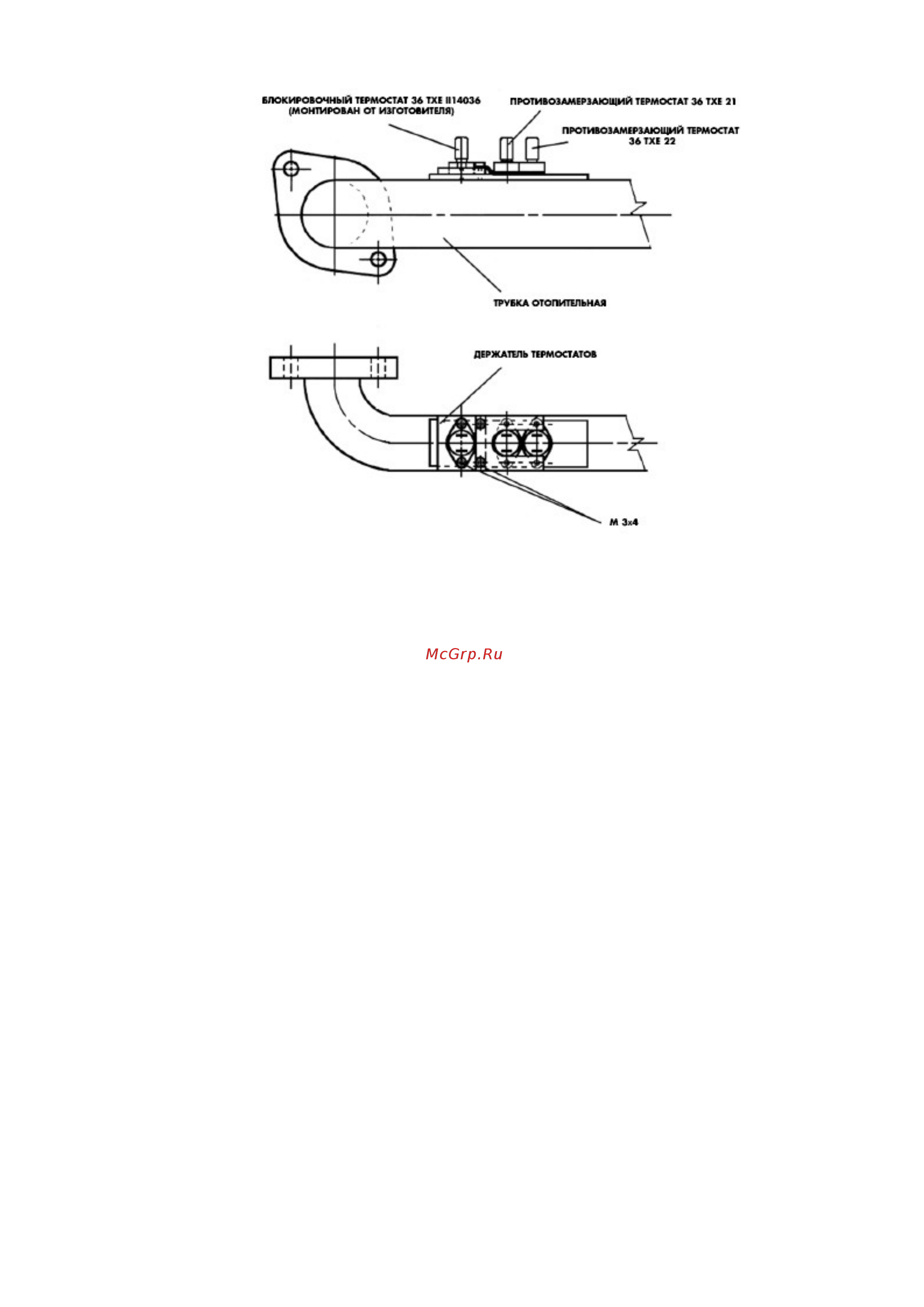

1. Привинтить держатель термостатов.

2. Термостат минимума или противозамерзающий термостат с проводами ввести в держатель

термостатов.

Б) ТХ1 – ЧАСОВОЙ ВЫКЛЮЧАТЕЛЬ ВЫБЕГА НАСОСА (CS1-3A).

Часовой выключатель выбега насоса устанавливается там, где необходима циркуляция

воды в отопительной системе после выключения термостата в течение 10 минут. Система работает

с запаздыванием отключения насоса. Таким образом, после выключения комнатного термостата,

вода циркулирует в отпительной системе определенное время и выравнивает температуру в

отдельных помещениях. Следствием этого являются меньшие температурные различия в местах

потребления тепла (в жилых помещениях).

Монтаж:

1) Часовой выключатель выбега насоса с держателем привинчивается на мостик под плоское

соединение (см. набор мостиков) двумя винтами М4х8 с прокладками (у котлов Р 50 LUX

влево от печатной схемы).

2) Провода подключаются следующим образом:

- черный провод – на клемму №3 печатной схемы

- синий провод – на клемму №23 печатной схемы

- серый провод – на клемму №10 печатной схемы

- коричневый провод – на клемму №11 печатной схемы

- на печатной схеме перерезается соединение С между клеммами 10 и 11

- на шкале установится требуемое время 1-10 мин

Этим монтаж заканчивается.
