навинчивается регулятор HIGH – LOW) – с коннектором и проводами (см. рис. монтаж

регулятора HIGH – LOW).

3) Провода подключаются следующим образом

- коричневый провод к клемме 20 печатной схемы

- синий провод к клемме 22 печатной схеме

- зелено-желтый провод к клемме каркаса (на мостике)

4) Котел подключается, пенящейся жидкостью испытывается плотность этого оборудования

5) При запущенном котле на регулирующих винтах вентиля двухступенчатой регуляции

установится минимальная и пониженная мощность котла в соответствии с рис. и таблицей

на главный выключатель, положение I =максимальная мощность, положение II =

пониженная мощность (наладка в соответствии с рис. – монтаж регулятора HIGH – LOW,

давления на форсунках – см. табл.).

Этим монтаж заканчивается.

Котел подключается к газу. Сетевой флексошнур вставляется в розетку 230 В 50 Гц в

положение I. Должны загореться (только) контрольная лампочка «SIT», контрольная лампочка

«PROVOZ I», и котел зажжет горелку. В данном состоянии регулировочным винтом установится

высокое (максимальное) давление в соответствии с мощностью котла и таблицей. (Замечание у

CVI регулировочный винт находится под крышкой на газовой арматуре, у CVI.HL –трубчатый

регулировочный винт – под колпачком арматуры регулятора HIGH – LOW). После установления

высокого давления главный выключатель переключится в положение II. Должна загореться

(только) контрольная лампочка «SIT», контрольная лампочка «PROVOZ II», и котел зажжет

горелку. В данном состоянии регулировочным винтом установится «низкое» (минимальное)

давление в соответствии с мощностью котла и таблицей. (Замечание: у CVI не устанавливается, у

CVI.HL – регулировочный винт на регуляторе HIGH – LOW, внутри регулировочного винта после

установления высокого давления).

Минимальное давление на форсунках при ухудшении стабильности можно повысить на 20%.

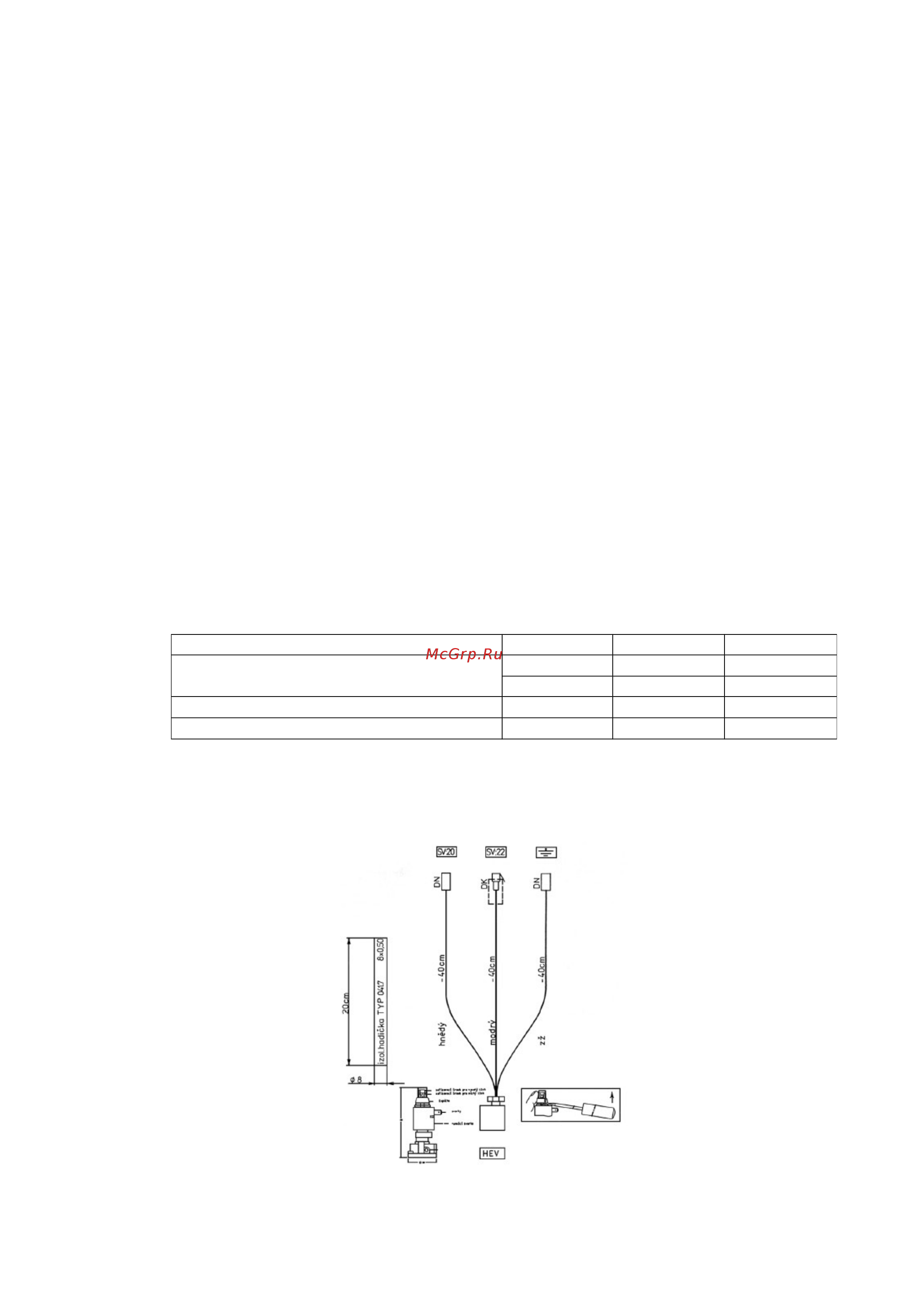

HEV

ПРОВОДА НАСАДИТЬ НА ИЗОЛЯЦИОННЫЕ ШЛАНГИ И ПОДСОЕДИНИТЬ К

ЦОКОЛЮ HEV CYA – 0,75.

Давление на форсунках у котлов GL 20 EKO GL 30 EKO GL 40 EKO

Давление на форсунках, кПа макс.

мин.

1,45 1,42 1,43

0,54 0,5 0,45

Количество форсунок 3 4 6

Диаметр форсунок 2,2 2,2 2,2
