Dakon KP 24 PYRO [11/19] Схема электрическая

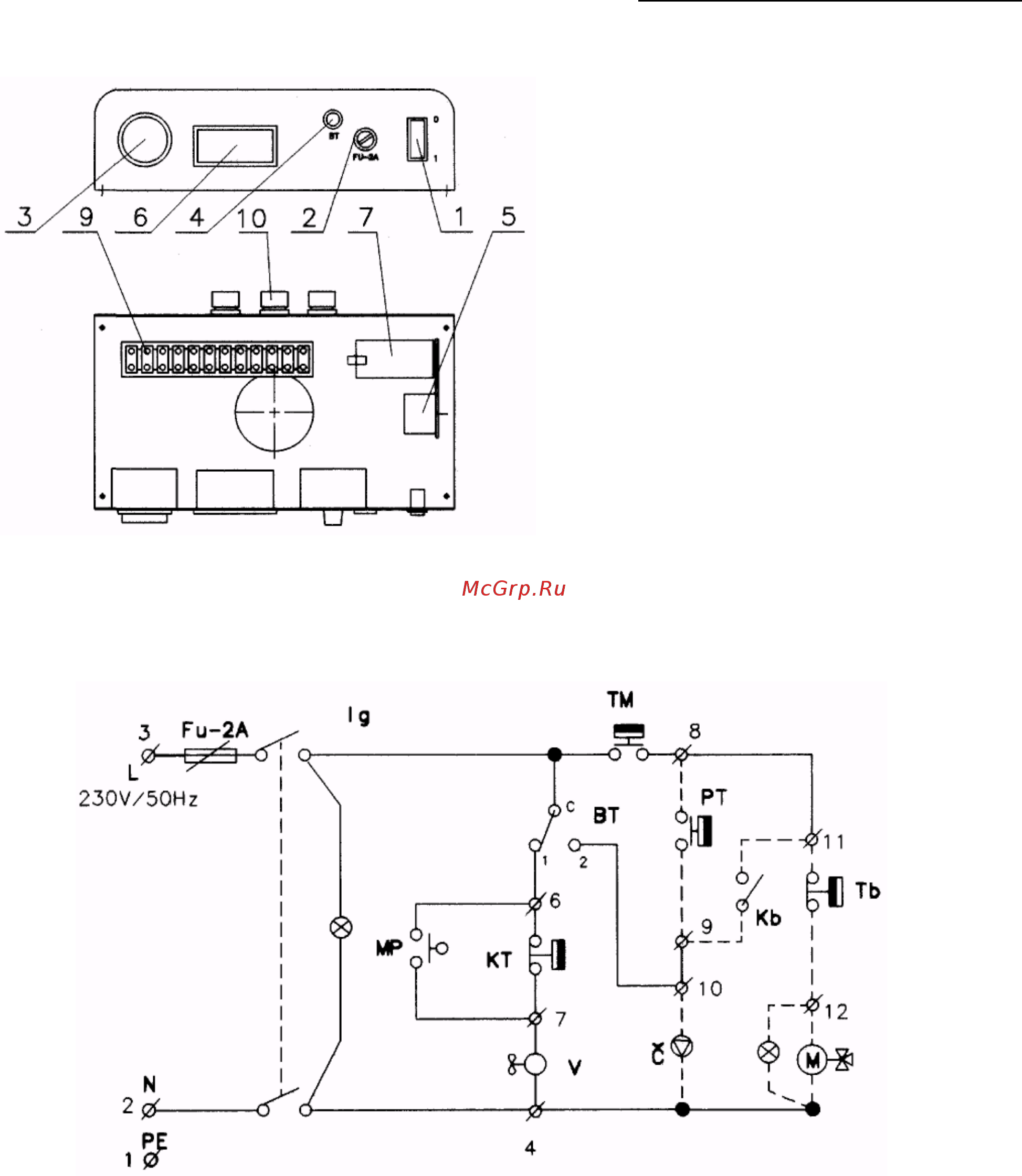

Стационарный котел DAKОN KP PYRО

1 - Выключатель

2 - Предохранитель

3 - Котловой термостат

4 - Блокировочный термостат

5 - Термостат минимума

6 - Термометр

7 - Конденсатор luF/400V

8 - Клемник

9 - Вывод PG7

Схема электрическая

−

Главный выключатель

−

Микровыключатель дверок

−

Котловой термостат

− Блокировочный термостат

− Prostorový термостат

− Вентилятор

− Насос

− Предохранитель 2А

− Трехходовой вентиль

− Термостат бойлера

− Контакт вентиля бойлера

− Термостат минимума

----

− Не основные принадлеж-и котла

Подключение проводов котла KP PYRO
