Dakon KP 24 PYRO [9/19] Матрица вентилятора

Стационарный котел DAKОN KP PYRО

 Отделите верхнюю панель от котла в верхнем направлении.

 Датчики термостата и ручки на 7 положений открытия пространства просуньте отверстием к верхней

панели, и панель управления присоедините к верхней панели при помощи гаек-барашков.

 Датчики термостата засуньте в резервуары в задней верхней части котла и закрепите пружиной. К

задней стенке котла (

смотри рисунок 3) прикрутите ручки на 7 клапанных положений.

В случае каких-нибудь западаний кабелей панели управления (присоединение насоса,

пространственного термостата) необходимо отпустить гайку-барашек ручки панели управления, и

отвинтить винты, которыми присоединяется верхняя часть панели управления к нижней части.

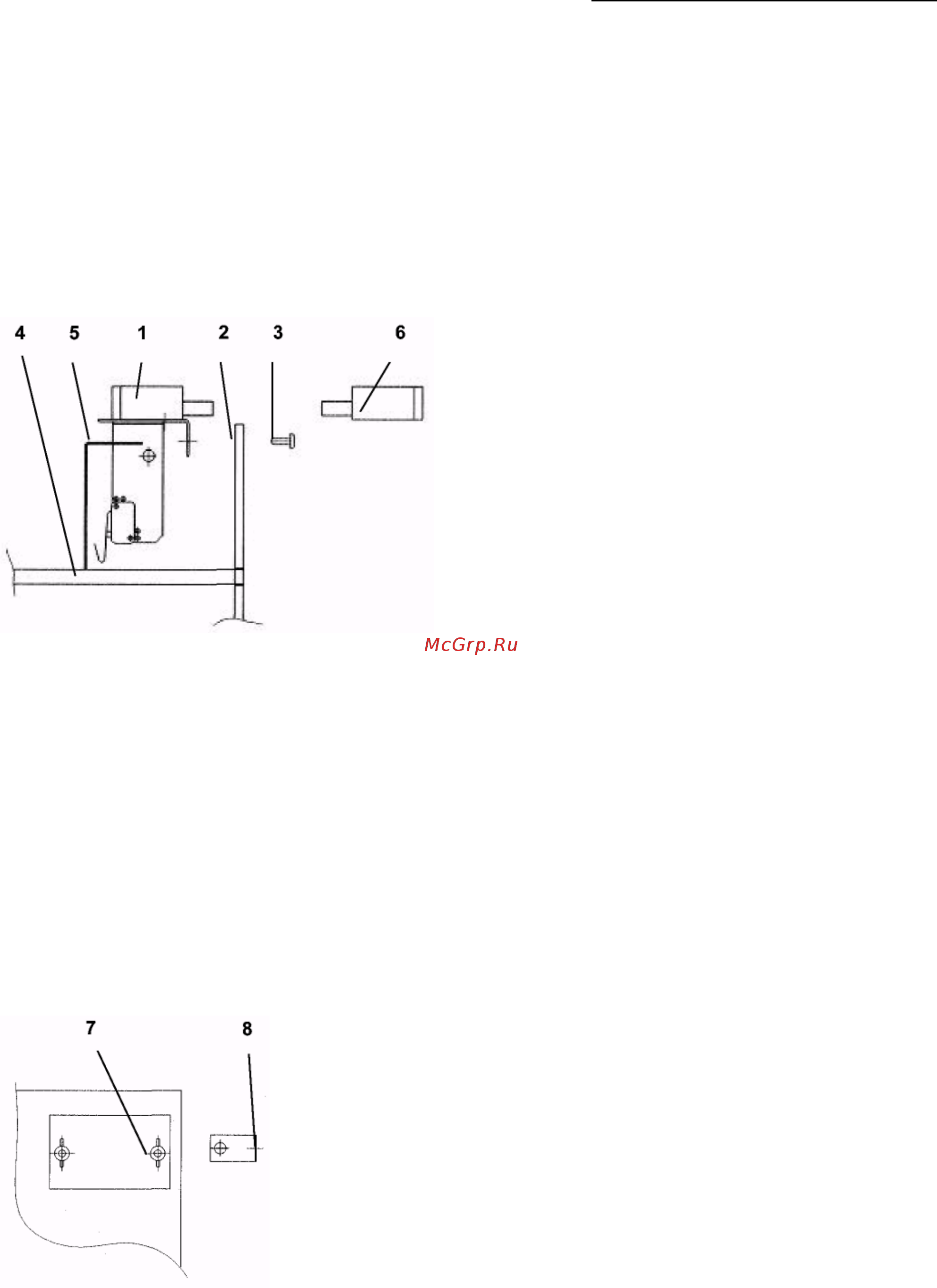

Рис. 3

1 - ручка с матрицей

2 - задняя доска котла

3 - винт

4 - тяга заслонки

5 - вилка тяги

6 - матрица вентилятора

Монтаж вытяжного вентилятора

Вытяжной вентилятор прикручивается к специальным местам на вентиляторе и размещается в

коробке, которая является частью принадлежности котла. Высуньте вентилятор и прокладки периметра

вентилятора из коробки. Прокладки поместите на резервуар выхлопных газов и привинтите всё вместе с

вентилятором при помощи крыльчатых гаек таким образом, чтобы сетевой привод выходил по правой

стороне или

по левой стороне отвесно и полого. На винт крышки резервуара выхлопных газов

прикрутите ручку с кабелями (рисунок 4) для 7-ми положений вентилятора просуньте к матрице панели

управления.

Рис 4.

7 - Гайка-барашек крышки резервуара выхлопных газов

8 - Держатель кабелей вентилятора задняя доска котла
