3 Устройство и особенности конструкции

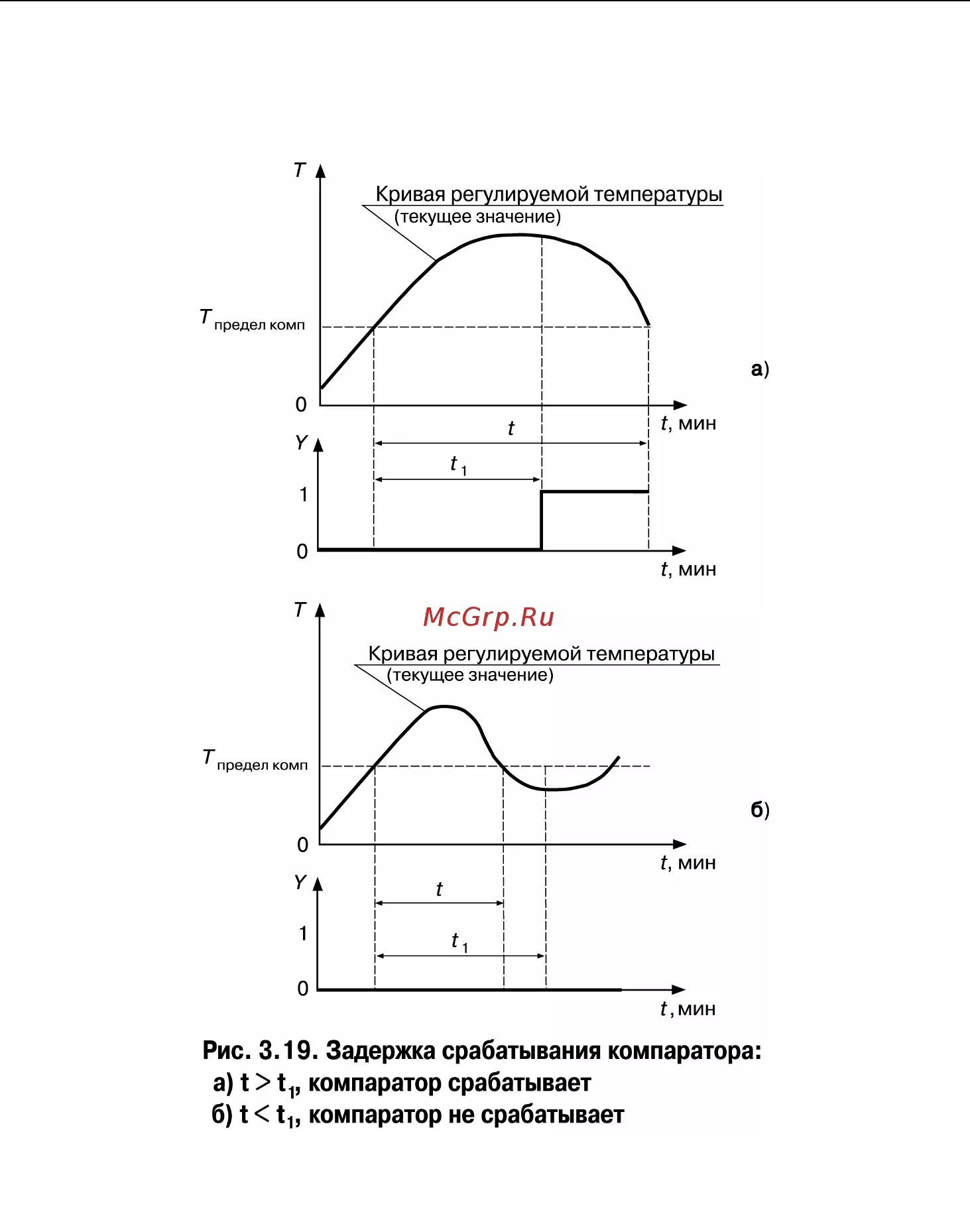

• если время нахождения управляемой величины ниже установленного предела после

срабатывания компаратора меньше t

(установленного времени задержки отпускания

компаратора), то отпускания не происходит (рисунок 3.20).

• если больше, то по истечении времени t

происходит отпускание компаратора (рисунок 3.21).

Этот режим работы компаратора реализуется заданием параметру

c10

на ненулевого

значения (см. Приложение Д).

3.2.4 Транзисторные ключи

Восемь транзисторных ключей прибора используются для управления оборудованием на

текущем шаге управления программы технолога.

При выполнении программы каждый транзисторный ключ может находится в следующих

состояниях:

• закрыт на протяжении всего шага;

• открыт на протяжении шага;

• работает в периодическом импульсном режиме на протяжении шага.

На каждом шаге режимы работы 1-го по 8-й ключей задаются программируемыми

параметрами

n 01…n 08

(см. Приложение Д).

Существует 14 импульсных режимов работы ключей, задаваемых в параметрах

F02…F15

(длительность импульса),

F.02…F.15

(длительность паузы) (см. Приложение Д).
