6 Монтаж и подключение
10
6.2 Схемы подключения
Внешние связи монтируются проводом сечением не более 0,75 мм
2
. Для многожильных проводов следует использовать наконечники.

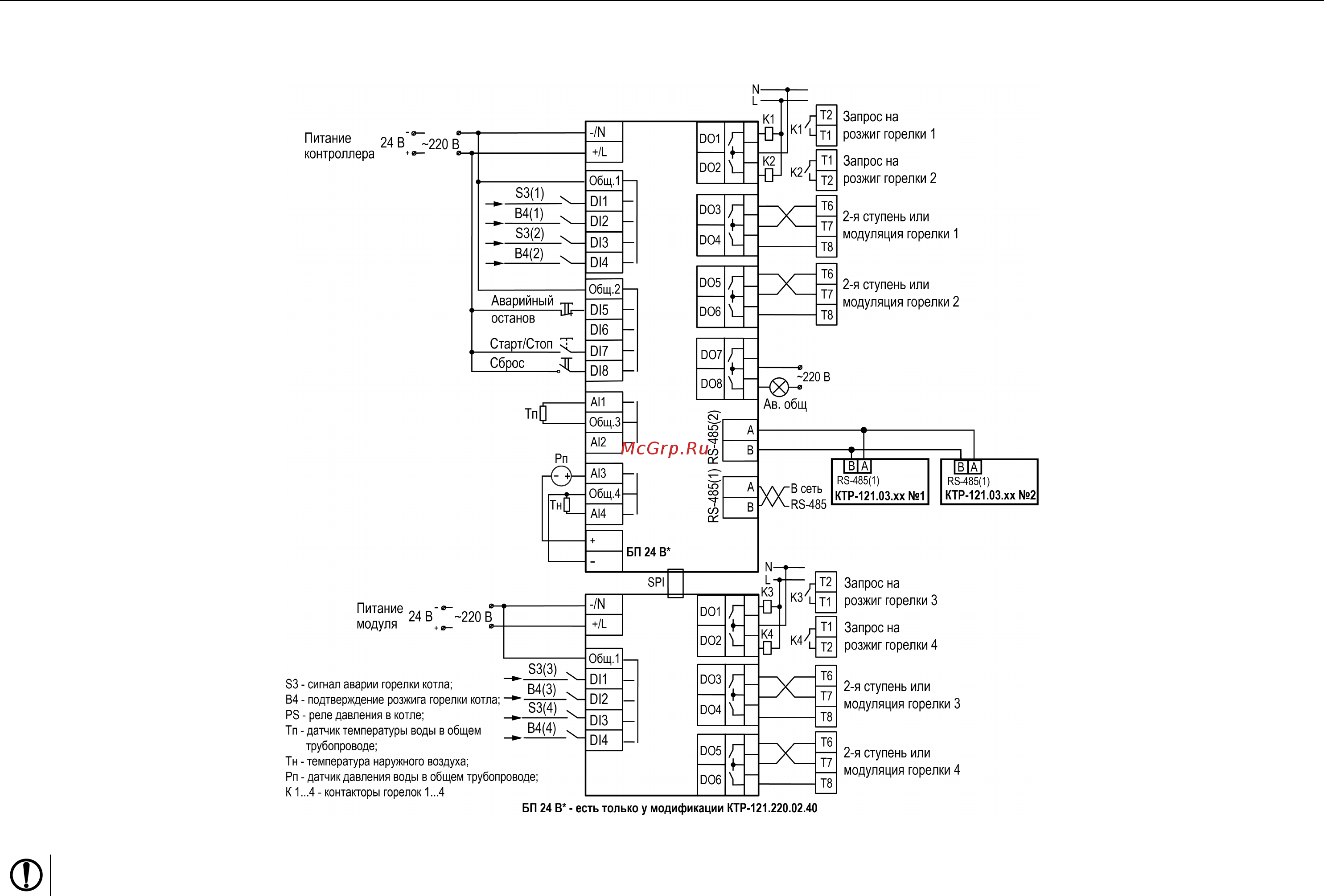

Рисунок 6.4 – Схема подключения КТР-121.02.40 и ПРМ-х.1 для управления котельной с четырьмя котлами и ГВС
ПРЕДУПРЕЖДЕНИЕ
Контакты внешней кнопки Старт/Стоп должны быть фиксируемые.
