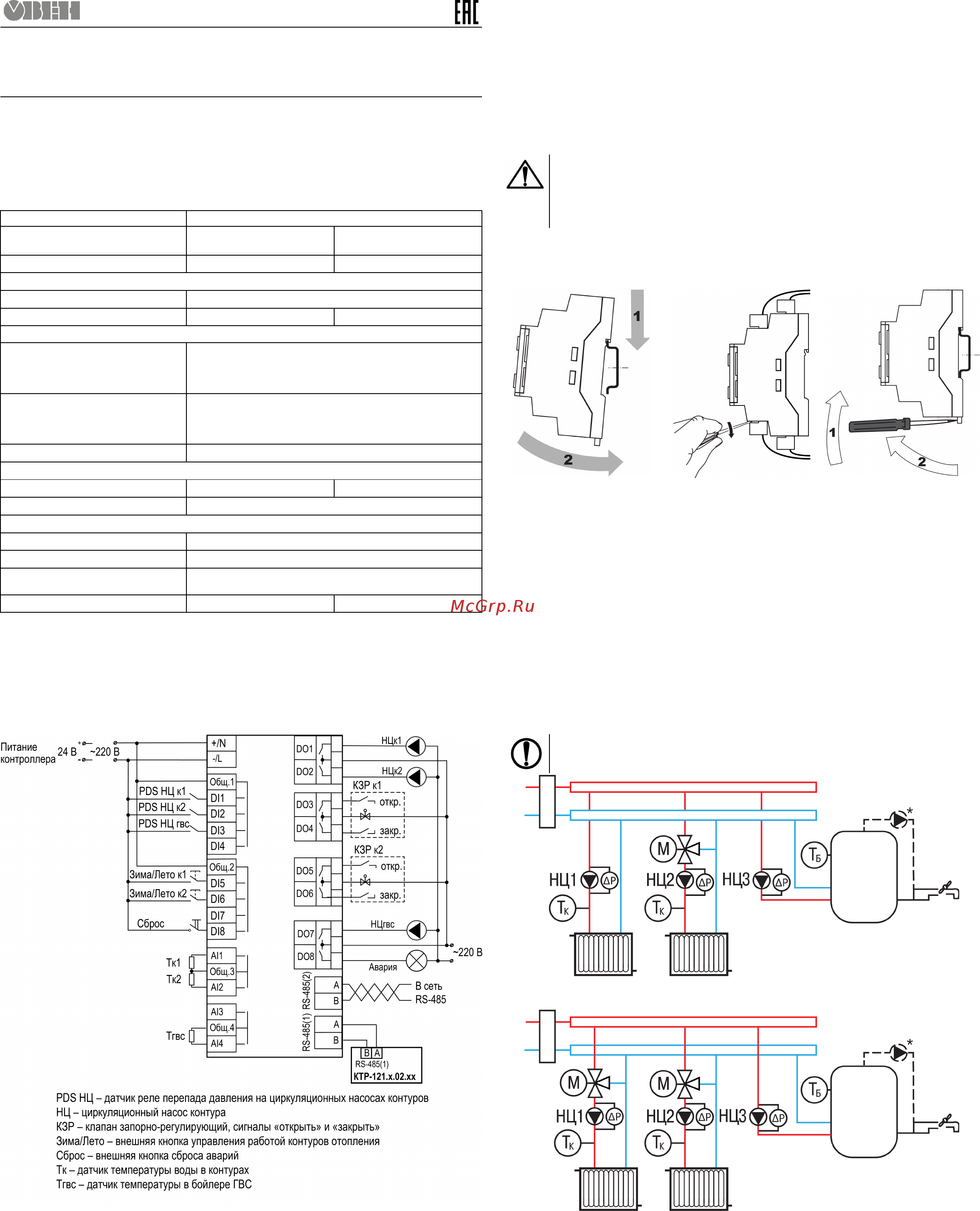

Краткое руководство КТР-121.03.10 Страница: 1

Овен КТР-121.03 Краткое руководство КТР-121.03.10 онлайн

КТР-121

Блок автоматического управления ГВС алгоритм 03.10

Краткое руководство

1 Введение

Данное краткое руководство предназначено для ознакомления с элементами интерфейса и

конструкцией прибора.

Полная версия руководства размещена в электронном виде на официальном сайте www.owen.ru.

2 Технические характеристики

Наименование Значение

Диапазон напряжения питания ~ 94…264 В

(номинальное ~ 230 В)

= 19…30 В

(номинальное = 24 В)

Потребляемая мощность, не более 17 ВА 10 Вт

Дискретные входы

Тип датчика Механические коммутационные устройства

Номинальное напряжение питания 230 В 24 В

Аналоговые входы

Тип датчика Pt1000/Pt100: α = 0,00385 1/°C (–200...+850 °C),

100M: α = 0,00426 1/°C (–180...+200 °C),

4...20 мА,

NTC10K R

= 10 000 (B 25/100 = 3950 (–20… +125 °С))

Предел основной приведенной

погрешности

Рt100/Рt1000: ± 0,5 %,

100М: ± 1,0 %,

4…20 мА: ± 0,5 %,

NTC10K: ± 0,5 %

Гальваническая развязка Отсутствует

Дискретный выход

Допустимый ток нагрузки, не более 5 А 3 А

Гальваническая развязка Индивидуальная

Конструкция

Тип корпуса Для крепления на DIN-рейку (35 мм)

Габаритные размеры 123 × 90 × 58 мм

Степень защиты корпуса по

ГОСТ 14254-2015

IP20

Встроенный блок питания = 24 В -

3 Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до +55 °С;

• верхний предел относительной влажности воздуха: не более 80 % при +25 ° С и более низких

температурах без конденсации влаги;

• допустимая степень загрязнения 1 (несущественные загрязнения или наличие только сухих

непроводящих загрязнений);

• атмосферное давление от 84 до 106,7 кПа.

4 Монтаж

ОПАСНОСТЬ

Монтировать прибор должен только обученный специалист с допуском на проведение

электромонтажных работ. Во время монтажа следует использовать средства

индивидуальной защиты и специальный электромонтажный инструмент с изолирующими

свойствами до 1000 В. Компания ОВЕН не несет ответственности за последствия,

связанные с несоблюдением требований данного руководства.

Прибор следует монтировать в шкафу, конструкция которого должна обеспечивать защиту от

попадания в него влаги, грязи и посторонних предметов.

Для монтажа прибора на DIN-рейке следует (см. рисунок 4.1):

Рисунок 4.1 – Монтаж

Рисунок 4.2 – Отсоединение

съемных частей клемм

Рисунок 4.3 – Демонтаж

1. Прибор установить на DIN-рейку.

2. Прибор с усилием прижать к DIN-рейке и зафиксировать защелку.

3. Присоединить ответные части съемных клеммников.

Демонтаж прибора (см. рисунок 4.3):

1. Снять ответные части съемных клеммников (см. рисунок 4.2).

2. Отжать отверткой защелку и снять прибор.

5 Подключение сигналов 6 Функциональная схема объекта управления

ПРЕДУПРЕЖДЕНИЕ

Компоненты функциональной схемы управления выбирается в меню прибора (Меню/

Настройки/Тип Схемы).

Рисунок 6.1 – Схема управления контурами ГВС, контуром отопления с насосно-

смесительным узлом и прямым контуром отопления при использовании КТР-121.х.03.10

Рисунок 6.2 – Схема управления контурами ГВС и двумя контурами отопления с насосно-

смесительным узлом при использовании КТР- 121.х.03.10
