Краткое руководство КТР-121.03.10 Страница: 2

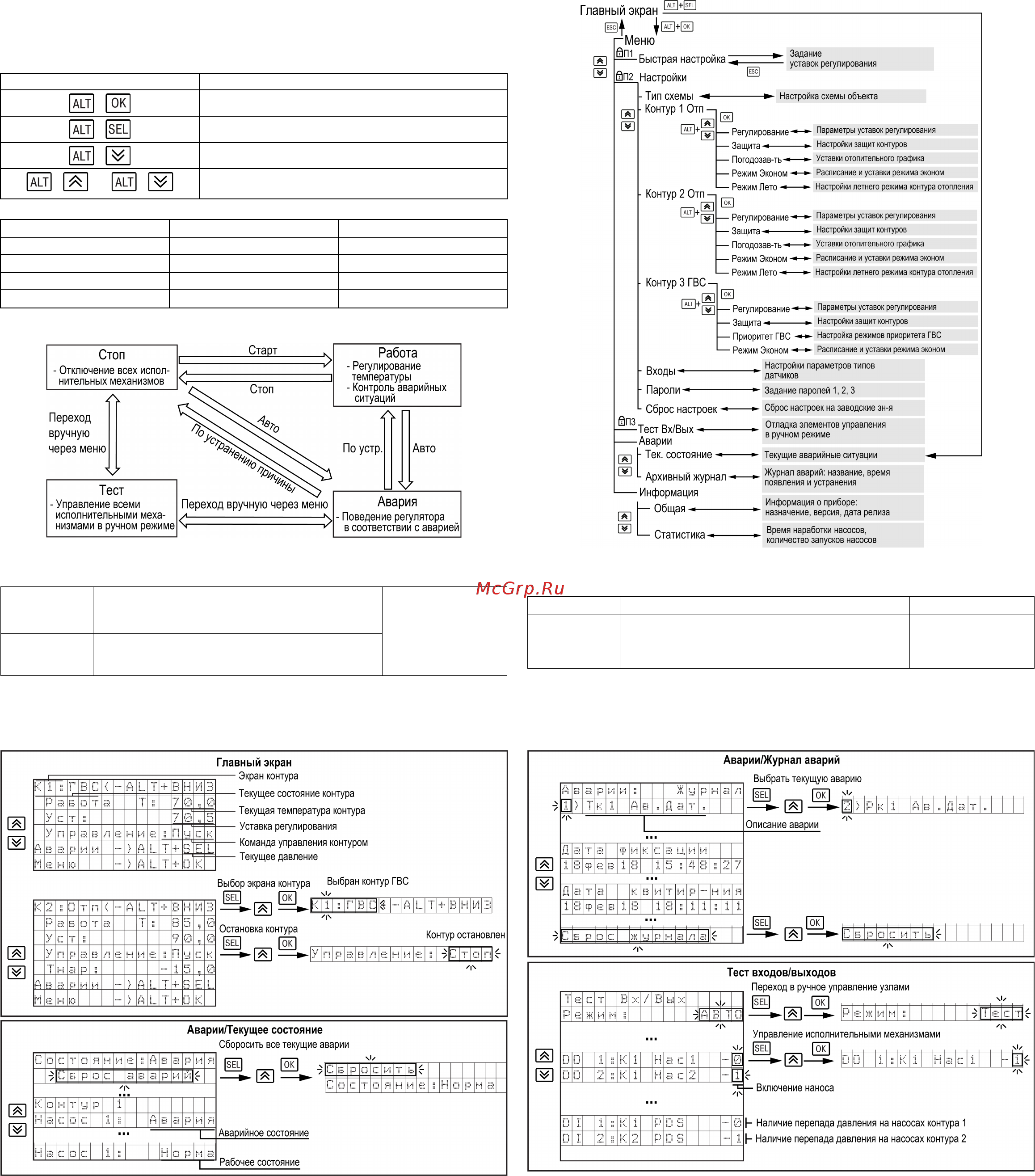

Овен КТР-121.03 [2/2] Структура меню прибора

7 Основные элементы управления

На лицевой панели прибора расположены элементы индикации и управления:

• двухстрочный шестнадцатиразрядный ЖКИ;

• два светодиода;

• шесть кнопок.

Таблица 7.1 - Назначение кнопок

Кнопка Назначение

Вход в основное меню с Главного экрана

Переход в меню Авария с Главного экрана

Переход на экран следующего контура

+ или +

Изменение положения курсора (редактирование

параметра)

Таблица 7.2 - Назначение светодиодов

Режим Светодиод «Работа» Светодиод «Авария»

Стоп - -

Рабочий режим Светится -

Тест Вх/Вых - Мигает

Авария - Светится

8 Работа прибора

Рисунок 8.1 – Схема переходов между режимами

9 Аварии

Тип аварии Условие срабатывания Сброс

КТР-02: Нет

Связи

Обрыв шины связи между КТР-121.02.хх и КТР-121.03.

хх

Автоматический сброс

после устранения

неисправности

Контур 1

Тк1:Ав.Дат.

Значение измеряемого сигнала находится все

допустимого диапазона для выбранного типа датчика,

либо произошел обрыв линий связи

10 Структура меню прибора

Рисунок 10.1 – Схема переходов по меню

11 Аварии (продолжение)

Тип аварии Условие срабатывания Сброс

Контур 1

Насос 1:

Авария

Пропал сигнал от реле перепада давления на насосной

группе

Вручную, командой

сброса аварии после

устранения

неисправности

12 Работа с экранами настройки 13 Работа с экранами (продолжение)

111024, Москва, 2-я ул. Энтузиастов, д. 5, корп. 5

тел.: +7 (495) 641-11-56, факс: +7 (495) 728-41-45

тех.поддержка 24/7: 8-800-775-63-83, support@owen.ru

отдел продаж: sales@owen.ru

www.owen.ru

рег.: –191-
