1 Назначение

Контроллер предназначен для управления насосной группой, в состав которой

входит несколько насосов одного типоразмера.

Прибор в комплекте с датчиками и исполнительными механизмами:

• контролирует и регулирует давление на выходе (перепад давления)

насосной группы;

• контролирует и регулирует уровень в емкости;

• управляет ПЧВ;

• контролирует состояние насосов;

• обеспечивает равномерное распределение наработки между ними.

Руководство по эксплуатации распространяется на контроллеры, выпущенные в

соответствии с ТУ 4218-016-46526536-2016.

1.1 Алгоритм 04.20

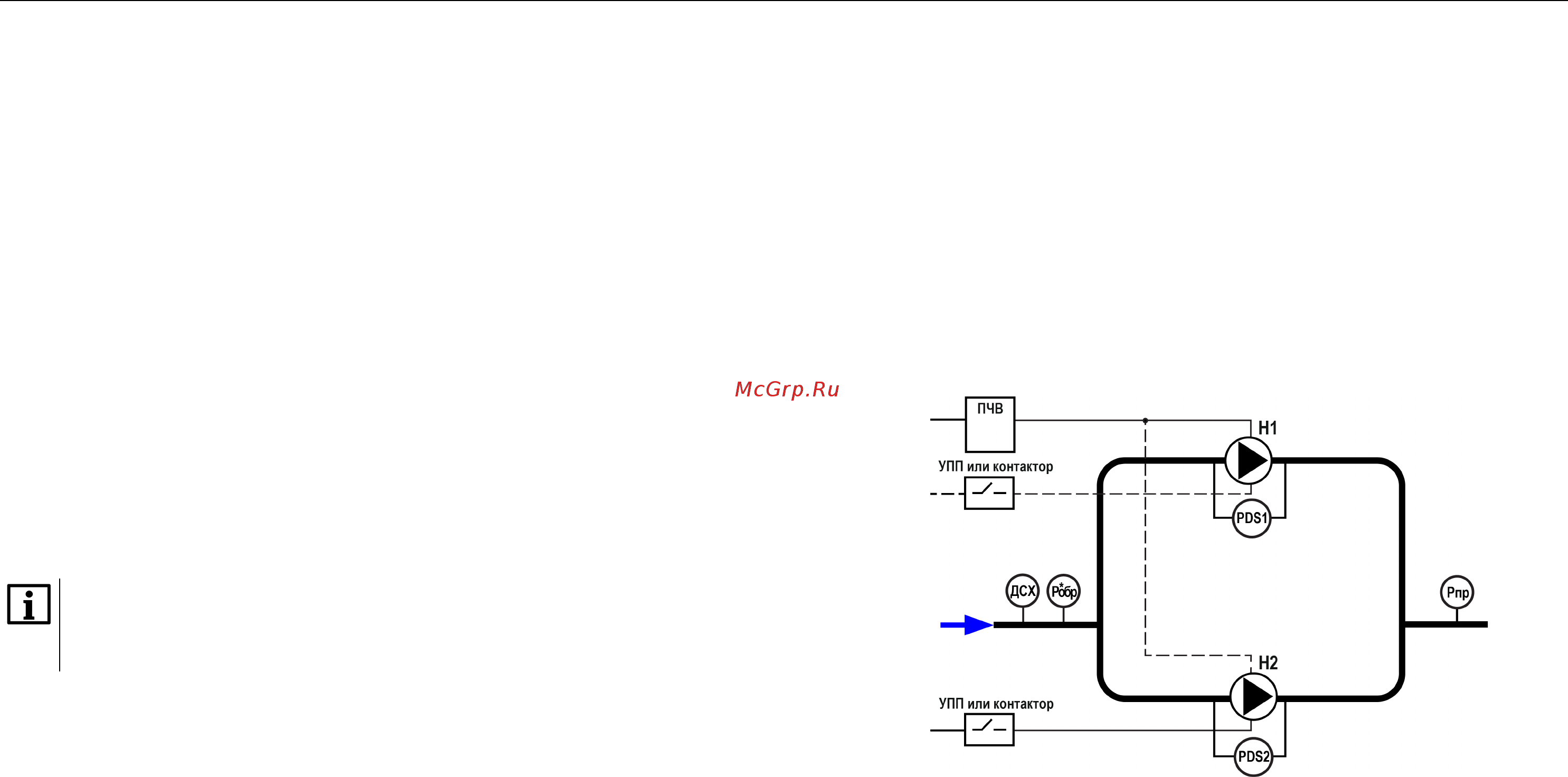

Рисунок 1.1 – Схема объекта для алгоритма 04.20

Для работы алгоритма требуются:

• 2 насоса;

• 2 аналоговых датчика давления (температуры)*;

• 2 дискретных датчика контроля перепада давления или температурных

датчиков двигателя;

• 1 датчик сухого хода;

• 1 Преобразователь частоты векторный.

ПРИМЕЧАНИЕ

*- Для работы по перепаду давления. По умолчанию данная функция

выключена, прибор работает по уставке, ориентируясь на показания

датчика Рпр.

Регулирование давления производится по показаниям либо датчика давления

Pпр, либо по разности датчиков давления Рпр и Робр. Точное поддержание

давления достигается за счет использования частотного регулирования ПЧВ

насоса. Мастер работает по алгоритму «постоянный мастер с чередованием»,

время работы задается на каждый насос отдельно. Для защиты насоса от

сухого хода или перегрева на каждом насосе предусмотрена защита: датчик

перепада давления (вместо него можно использовать дискретный датчик

температуры).
