НПТ-2.х.1.2
Преобразователь аналоговых сигналов
измерительный
Руководство по эксплуатации
Используемые аббревиатуры
АЦП – аналого-цифровой преобразователь с универсальным измерительным входом.
ИП – источник питания.
НСХ – номинальные статические характеристики преобразования.
ПК – персональный компьютер.
ТП – преобразователь термоэлектрический (термопара).
ТС – термопреобразователь сопротивления.
ЦАП – цифро-аналоговый преобразователь.
Введение
Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего
персонала с устройством, принципом действия, конструкцией, технической эксплуатацией
и обслуживанием преобразователя аналоговых сигналов измерительного НПТ-2.х.1.2 (далее –
«прибор»), изготавливаемого по КУВФ 405541.001. ТУ. Свидетельство об утверждении типа
средств измерений RU.C.32.004.A № 39439 от 27.04.2015 г.
Исполнение прибора имеет следующее условное обозначение:
1 Назначение
Прибор предназначен для преобразования значения температуры в унифицированный сигнал
постоянного тока 4 – 20 мА.
Используется прибор вместе с входными датчиками во вторичной аппаратуре систем
автоматического контроля, регулирования и управления технологическими процессами в
различных отраслях промышленности, а также в коммунальном хозяйстве, диспетчеризации,
телемеханических информационно-измерительных комплексах и т. д.
2 Технические характеристики
Основные характеристики прибора приведены в таблицах 2.1 и 2.2.
Таблица 2.1 – Характеристики прибора
Наименование Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)
24 В
Диапазон допустимых напряжений питания (постоянного тока)
12 – 36 В
Максимальная мощность, потребляемая преобразователем
0,8 Вт
Характеристики датчиков и входных сигналов
Тип датчика
ТС (по ГОСТ 6651), ТП
(по ГОСТ Р 8.585)
(см. таблицу 2.2)
Схема подключения ТС 2-проводная
Характеристики выходных сигналов
Номинальный диапазон выходного тока
4 – 20 мА
Выходной сигнал при аварии на входе (обрыв или короткое
замыкание датчика)
21…22,5 мА (задается
программно)
Функция преобразования входных сигналов
линейная
Разрядность АЦП, не менее
15 бит
Разрядность ЦАП, не менее
12 бит
Максимальное допустимое сопротивление нагрузки см. рисунок 2.1
Пульсации выходного сигнала
0,12 мА
Время установления рабочего режима (предварительный прогрев)
после включения напряжения питания, не более
30 мин
Время установления выходного сигнала после скачкообразного
изменения входного, не более
1 с
Метрологические характеристики
Основная приведенная погрешность преобразования, не более:
• при работе с ТС
• при работе с ТП
0,25 %
0,5 %
Дополнительная погрешность, вызванная изменением температуры
окружающей среды, – на каждые 10 °С от нормальной температуры
(20 °± 5°) в пределах рабочего диапазона прибора, не более
0,5 предела основной
погрешности
Характеристики конструкции
Габаритные размеры (Ø45 × 13)±1 мм
Степень защиты корпуса
IP40
Масса, не более
100 г
Характеристики надежности
Средняя наработка на отказ, не менее
100 000 ч
Средний срок службы, не менее
12 лет
Время непрерывной работы круглосуточно
Таблица 2.2 – Модификации
Наименование
прибора
Условное обозначение НСХ датчика
Диапазон измерений, °С
НПТ-2.01.1.2
50М (α =0,00428 °C
–1
)
–50…+180
НПТ-2.11.1.2 –50…+50
НПТ-2.21.1.2 0…+50
НПТ-2.31.1.2 0…+100
НПТ-2.41.1.2 0…+150
НПТ-2.02.1.2
100П (α = 0,00391 °C
–1
)
–50…+500
НПТ-2.12.1.2 –100…+100
НПТ-2.22.1.2 0…+100
НПТ-2.32.1.2 0…+150
НПТ-2.42.1.2 0…+300
НПТ-2.52.1.2 0…+500
НПТ-2.03.1.2
Pt 100 (α = 0,00385 °C
–1
)
–50…+500
НПТ-2.13.1.2 –100…+100
НПТ-2.23.1.2 0…+100
НПТ-2.33.1.2 0…+150
НПТ-2.43.1.2 0…+300
НПТ-2.53.1.2 0…+500
НПТ-2.04.1.2
TХК (L)
–40…+600
НПТ-2.14.1.2 0…+400
НПТ-2.24.1.2 0…+600
НПТ-2.34.1.2 0…+800
НПТ-2.05.1.2
TХА (К)
–40…+800
НПТ-2.15.1.2 0…+400
НПТ-2.25.1.2 0…+600
НПТ-2.35.1.2 0…+800
НПТ-2.45.1.2 0…+1000
НПТ-2.55.1.2 0…+1300
НПТ-2.06.1.2
100М (α = 0,00428 °C
–1
)
–50…+180
НПТ-2.16.1.2 –50…+50
НПТ-2.26.1.2 0…+50
НПТ-2.36.1.2 0…+100
НПТ-2.46.1.2 0…+150
НПТ-2.56.1.2 –50…+150

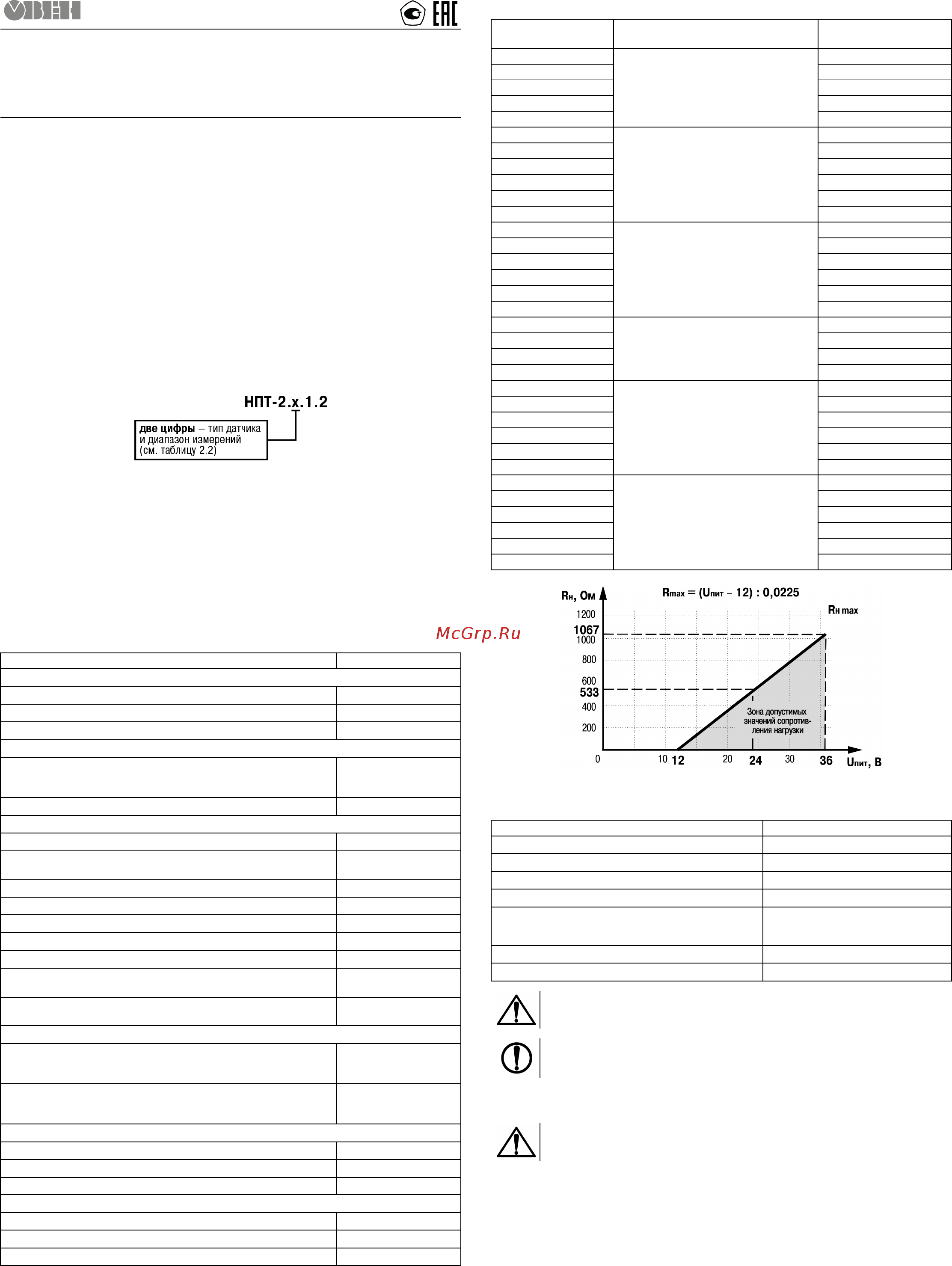

Рисунок 2.1 – График для выбора допустимых значений сопротивления нагрузки
3 Условия эксплуатации
Наименование Значение
Диапазон рабочих температур
–40...+85 °С
Относительная влажность воздуха, не более
95 %
Атмосферное давление
84...106,7 кПа
Устойчивость к механическим воздействиям
группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям
класс А с критерием качества
функционирования А по ГОСТ Р
МЭК 61326-1
Уровень излучения радиопомех (помехоэмиссии)
согласно ГОСТ 30804.6.3
Устойчивость к климатическим воздействиям
группа Р1 по ГОСТ Р 52931
ВНИМАНИЕ
Прибор эксплуатируется в закрытых взрывобезопасных помещениях
без агрессивных паров и газов.
ПРЕДУПРЕЖДЕНИЕ
Требования в части внешних воздействующих факторов являются обязательными
как относящиеся к требованиям безопасности.
4 Меры безопасности
ВНИМАНИЕ
Любые подключения к прибору и работы по его техническому обслуживанию следует
производить только при отключенном питании прибора.
По способу защиты от поражения электрическим током прибор соответствует классу III
по ГОСТ 12.2.007.0.
При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования
ГОСТ 12.3.019, Правил эксплуатации электроустановок потребителей и Правил охраны труда
при эксплуатации электроустановок потребителей.
Не допускается попадание влаги на контакты выходного разъема и внутренние
электроэлементы прибора. Запрещается использование прибора в агрессивных средах
с содержанием в атмосфере кислот, щелочей, масел и т. п.
