Овен НПТ-2 [2/2] Подготовка к работе

Овен НПТ-2 [2/2] Подготовка к работе
5 Подготовка к работе
1. Распаковать прибор и провести внешний осмотр, при котором проверить комплектность
в соответствии с разделом 11.
2. Подключить прибор к ПК через преобразователь интерфейсов USB/UART – ОВЕН НП-
КП20 или ОВЕН АС7 (приобретаются отдельно). Схема подключения представлена
в руководстве по эксплуатации данных преобразователей.
3. Подать питание на прибор.
4. Произвести настройку с помощью программы «Конфигуратор НПТ». Данная программа
работает на ПК с операционными системами MS Windows ХР/7/10.
Конфигуратор обеспечивает:
• выбор типа датчика;
• выбор диапазона преобразования входного сигнала;
• настройку фильтрации входного сигнала;
• настройку выходного сигнала при аварии (обрыве датчика);
• включение/отключение компенсации холодных концов ТП;
• калибровку прибора.
Программное обеспечение размещается на сайте: www.owen.ru.
Работа с конфигуратором (в том числе процедура пользовательской калибровки)
изложена в разделе «Помощь» программы-конфигуратора.
ВНИМАНИЕ
Запрещается отключать прибор от ПК до полного завершения процедуры
конфигурирования.
5. После настройки отключить прибор от ПК и выполнить монтаж.
6 Монтаж и подключение
ВНИМАНИЕ
При монтаже и подключении прибора необходимо учитывать меры безопасности,
представленные в разделе 4.
ПРЕДУПРЕЖДЕНИЕ
При установке прибора в головку датчика следует убедиться, что гайки и шайбы,
на которые опирается прибор, находятся в одной плоскости. Для устранения зазоров
в плоскости втулок прибора и опорных гаек следует использовать шайбы из
комплекта поставки головки датчика.
Габаритные и установочные размеры прибора представлены на рисунке 6.1.
Прибор располагается внутри коммутационной головки первичного датчика.
Монтаж и подключение прибора осуществляются в следующей последовательности:
1. Подключить соединительные кабели ИП и датчиков к четырем клеммным винтам,
запрессованным в корпус коммутационной головки первичного датчика, – рисунок 6.3. в.
2. Закрепить соединительные кабели на винтах четырьмя гайками М4 с использованием
нормальных шайб (по ГОСТ 11371).
3. Надеть прибор (через четыре сквозных отверстия с запрессованными клеммными
втулками) на клеммные винты корпуса коммутационной головки первичного датчика –
рисунок 6.3.б.
ПРИМЕЧАНИЕ
Подключение прибора к корпусу коммутационной головки следует выполнять
по схемам, приведенным на рисунке 6.2.
4. Закрепить прибор четырьмя гайками М4 заниженной высоты (с использованием
нормальных шайб), навинчиваемыми на клеммные винты корпуса коммутационной
головки первичных датчиков.
5. Навинтить крышку на корпус прибора – рисунок 6.3.а.
Сечение жил кабелей не должно превышать 0,75 мм
2
.
ВНИМАНИЕ
Гальваническая изоляция входных и выходных цепей отсутствует.

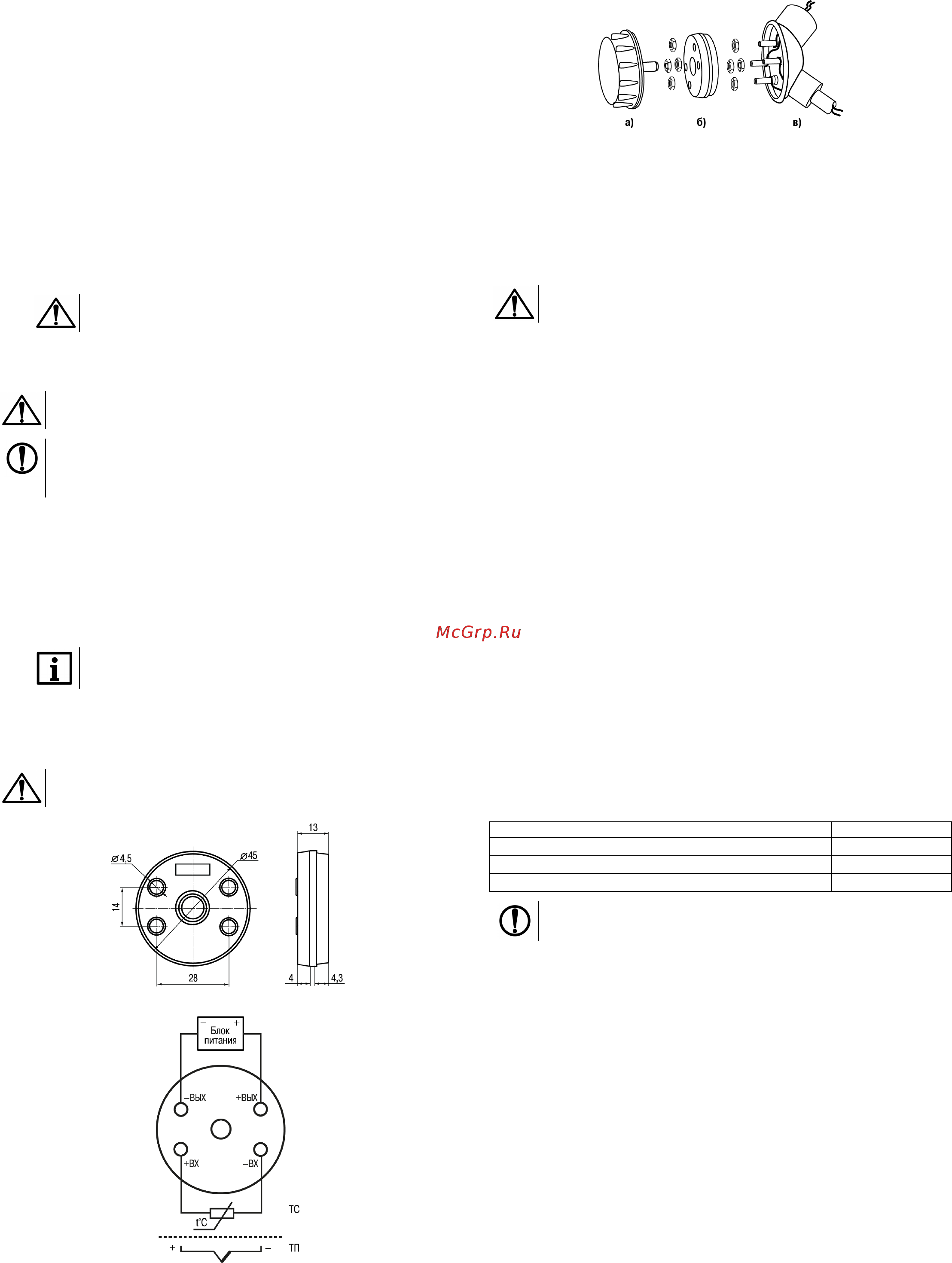

Рисунок 6.1 – Габаритный чертеж прибора
Рисунок 6.2 – Подключение прибора
Рисунок 6.3 – Монтаж прибора
7 Техническое обслуживание
При выполнении работ по техническому обслуживанию прибора следует соблюдать меры
безопасности, изложенные в разделе 4.
Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает
следующие процедуры:
• осмотр корпуса для выявления механических повреждений;
• проверку крепления прибора;
• проверку винтовых соединений;
• удаление пыли и грязи с клеммника прибора.
ВНИМАНИЕ
Обнаруженные при осмотре недостатки следует немедленно устранить.
Эксплуатация прибора с повреждениями и неисправностями запрещается!
Межповерочный интервал прибора составляет 2 года.
8 Маркировка
На корпус прибора нанесены:
• наименование прибора;
• степень защиты корпуса по ГОСТ 14254;
• род питающего тока и напряжение питания;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
На потребительскую тару нанесены:
• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
9 Упаковка
Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,
выполненную из коробочного картона по ГОСТ 7933-89.
Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.
10 Транспортирование и хранение
Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных
средствах тара должна крепиться согласно правилам, действующим на соответствующих видах
транспорта.
Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при
температуре окружающего воздуха от минус 25 до +55 °С с соблюдением мер защиты от ударов
и вибраций.
Прибор следует перевозить в транспортной таре поштучно или в контейнерах.
Условия хранения в таре на складе изготовителя и потребителя должны соответствовать
условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.
Прибор следует хранить на стеллажах.
11 Комплектность
Наименование Количество
Прибор 1 шт.
Паспорт и гарантийный талон 1 экз.
Руководство по эксплуатации 1 экз.
ПРЕДУПРЕЖДЕНИЕ
Изготовитель оставляет за собой право внесения дополнений в комплектность
прибора.
12 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации – 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется
осуществить его бесплатный ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
111024, Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
тел.: (495) 641-11-56, факс: (495) 728-41-45
тех. поддержка 24/7: 8-800-775-63-83, support@owen.ru
отдел продаж: sales@owen.ru
www.owen.ru
рег.: 2816
