3 Монтаж
ПРИМЕЧАНИЕ
Следует монтировать и подключать только предварительно сконфигурированный прибор.
Для монтажа прибора на DIN-рейке следует:
1. Подготовить на DIN-рейке место для установки прибора с учетом размеров корпуса (см. рисунок
1).
2. Установить прибор на DIN-рейку в соответствии с рисунком 2 в направлении стрелки 1.
3. С усилием прижать прибор к DIN-рейке до фиксации защелки.
4. Смонтировать внешние устройства с помощью ответных клеммников, входящих в комплект
прибора.

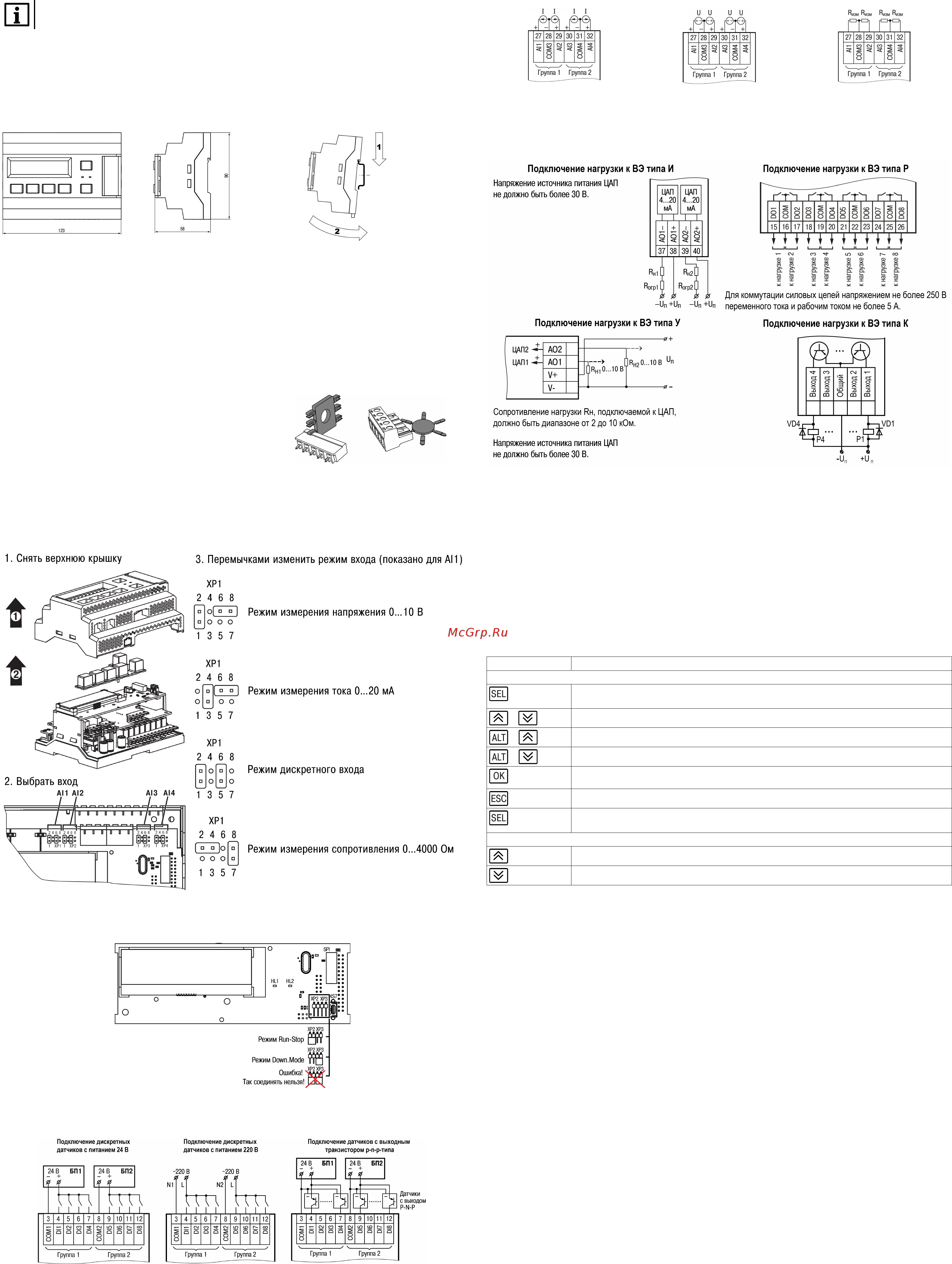

Рисунок 1 – Габаритные размеры
Рисунок 2 – Монтаж на DIN-рейке
Порядок демонтажа прибора:
1. Отсоединить клеммы внешних устройств без их демонтажа.
2. Вставить острие отвертки в проушину защелки и отжать прибор от DIN-рейки. Снять прибор с DIN-
рейки.
3. Новый прибор с усилием прижать к DIN-рейке в направлении, показанном стрелкой 2, и отверткой
зафиксировать защелку (см. рисунок 2).
4. Смонтировать внешние устройства с помощью ответных клеммников, оставшихся от старого
прибора.
Для исключения ошибок во время подключения внешних связей к клеммнику модификаций прибора
ПР200-220.2 (4). Х, ПР200-220.1.2, ПР200-24. Х.2, клеммы с одинаковым количеством контактов
следует отметить с помощью ключей из комплекта прибора.
Рисунок 3 – Установка ключей на
клеммники
В клеммник прибора вставить ключ, показанный на
рисунке 3, в ответный клеммник – другой. Во время
установки ключей на соответствующие друг другу контакты
(прибора и ответной клеммы) физическое подключение
становится невозможным. Для установки ключей на
разные контакты подключение не ограничено. Таким
образом можно защитить прибор от неверного
подключения ответных клемм с одинаковым количеством
контактов к клеммам прибора.
4 Настройка универсальных входов
Рисунок 4 – Схема настройки AI1...AI4
5 Настройка специальных режимов
Рисунок 5 – Вид на верхнюю плату со снятой крышкой
6 Подключение дискретных датчиков
Рисунок 6 – Схемы подключения
7 Подключение аналоговых датчиков
Рисунок 7 – Подключение
активного датчика с выходом
типа «Ток 4…20 мА»
Рисунок 8 – Подключение
активных датчиков с выходом
типа «Напряжение 0…10 В»
Рисунок 9 – Подключение
сопротивления с диапазоном
0…4000 Ом
8 Подключение нагрузки к ВЭ
Рисунок 10 – Схемы подключения нагрузок к ВЭ
9 Перед началом эксплуатации
Перед началом работы прибор нужно запрограммировать. Для программирования прибор следует
подключить к ПК с помощью комплектного USB кабеля. Прибор программируется в OwenLogic. Более
подробно см. «Руководство пользователя Owen Logic».
10 Человеко-машинный интерфейс
Работа с экраном возможна в следующих режимах:
• отображения;
• редактирования.
В режиме редактирования можно редактировать параметры прибора с лицевой панели без
остановки работы прибора.
Таблица 5 - Назначение кнопок в зависимости от режима
Кнопка Функция
Режим редактирования
Вход в режим редактирования на текущем экране. Первый доступный для
редактирования элемент на экране начнет мигать.
и
Изменение значения параметра
+
Перемещение на разряд выше
+
Перемещение на разряд ниже
Выход из режима редактирования и сохранения в системе отредактированного
значения
Выход из режима редактирования без сохранения отредактированного значения
Сохранение отредактированного значения и перехода к редактирования
следующего элемента
Режим отображения
Перемещение на одну строку вниз
Перемещение на одну строку вверх
11 Маркировка
На корпус прибора нанесены:
• наименование прибора;
• степень защиты корпуса по ГОСТ 14254;
• напряжение и частота питания;
• потребляемая мощность;
• класс защиты от поражения электрическим током по ГОСТ IEC 61131-2-2012;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
На потребительскую тару нанесены:
• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
12 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации – 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется
осуществить его бесплатный ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
111024, Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
тел.: +7 (495) 641-11-56, факс: +7 (495) 728-41-45
тех.поддержка 24/7: 8-800-775-63-83, support@owen.ru
отдел продаж: sales@owen.ru
www.owen.ru
