Таблица В.1 – Подключение цепей защиты при реактивной нагрузке

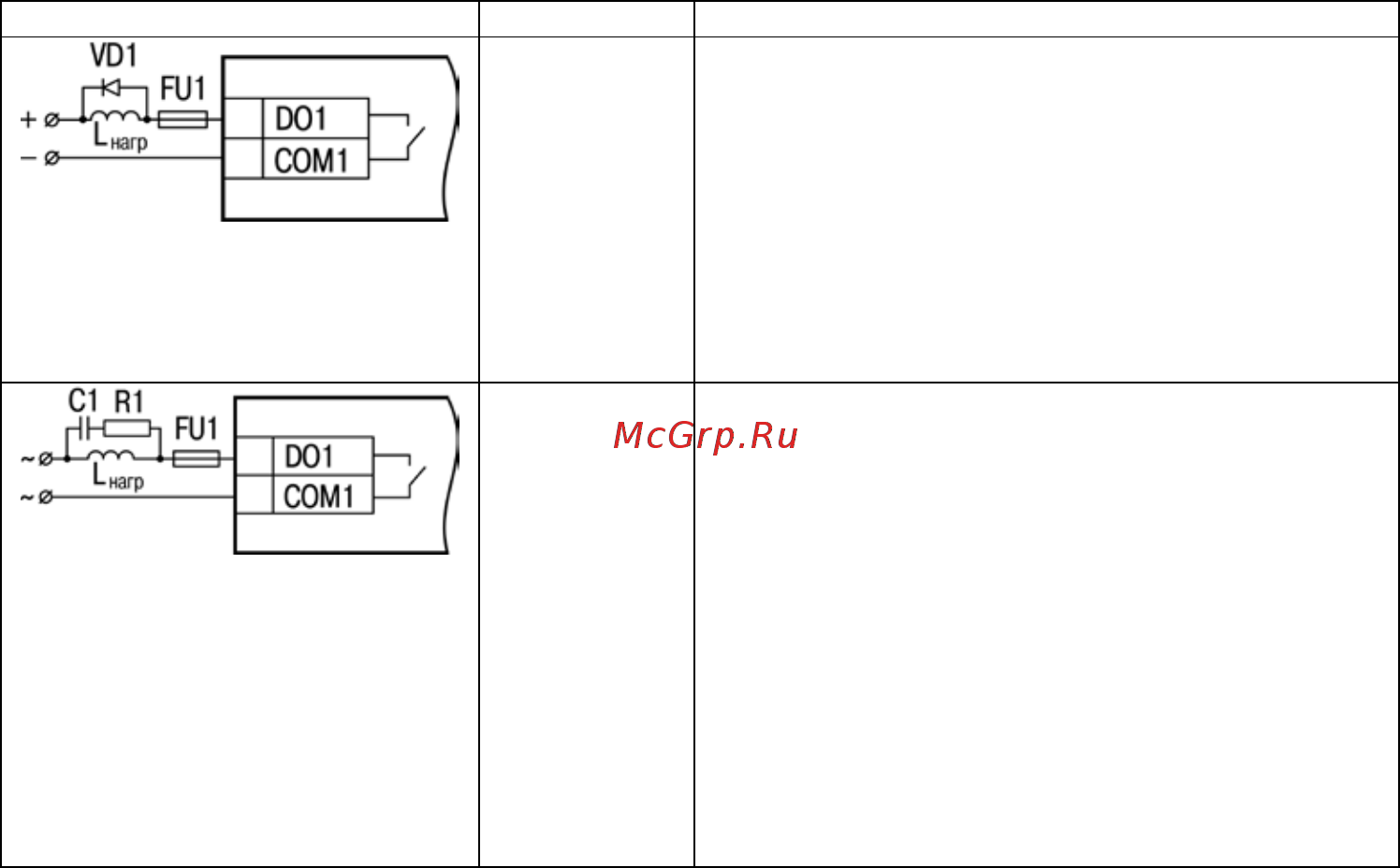

Схема

Ток

Требования к элементу

постоянный

Электрическая прочность диода в обратном

направлении должна, по меньшей мере, в 10

раз превышать рабочее напряжение цепи.

Максимальный прямой ток диода должен быть

равен или должен превышать ток нагрузки.

В случае шунтирования электронных схем с

низкими напряжениями, достаточно, чтобы

электрическая прочность диода в обратном

направлении превышала рабочее напряжение

хотя бы в 2 – 3 раза.

переменный

Емкость конденсатора должна составлять

0,5...1 мкФ на 1 А коммутируемого тока, а со-

противление резистора должно быть 0,5...1 Ом

на 1 В напряжения на контактах. Эти значения,

однако, могут меняться в зависимости от

нагрузки и характеристик реле. Их можно по-

добрать экспериментально, принимая во вни-

мание, что емкость влияет на гашение искро-

вого разряда в момент размыкания контактов,

а сопротивление — на ограничение тока

нагрузки в момент замыкания контактов. Элек-

трическая прочность конденсатора должна

составлять 200...300 В, электролитические

конденсаторы использовать не следует.
