Овен СПК110 Краткое руководство онлайн
СПК110 [М01]
Панель оператора программируемая (панельный
контроллер)
Краткое руководство
1. Общие сведения
Панельный контроллер СПК110 [М01] предназначен для
отображения, мониторинга и управления ходом технологических
процессов. СПК110 [М01] имеет один порт Ethernet и пять
последовательных интерфейсов для взаимодействия с
дополнительными устройствами, расширяющими его
функциональность, например, модулями ввода-вывода. Сенсорный
экран используется для отображения хода выполнения
технологических процессов и редактирования значения
параметров, отвечающих за функционирование системы.
Полное Руководство по эксплуатации доступно на странице
прибора на сайте www.owen.ru.
2. Условия эксплуатации
Прибор следует эксплуатировать в следующих условиях:
• закрытые взрывобезопасные помещения без агрессивных паров
и газов;
• температура окружающего воздуха в диапазоне от 0 до +60 °С;
• относительная влажность воздуха от 10 до 90 % без
конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
3. Технические характеристики
Таблица 1 – Характеристики прибора
Наименование Значение
Системные характеристики
Центральный процессор
TI Sitara 600 MHz ARM Cortex™-
A8 Core
Частота
600 МГц
Объем ПЗУ
4 Гб (eMMC)
Объем ОЗУ
512 Мб (DDR3)
Объем Retain-памяти
64 Кб (MRAM)
Минимальное время выполнения
одного цикла программы
10 мс
Часы реального времени
Есть
1)
Звук
Пьезоизлучатель, с
возможностью управления из
программы
Дисплей
Тип TFT LCD
Тип подсветки
LED (светодиодная подсветка)
2)
Количество отображаемых
цветов
260 тыс.
Наименование Значение
Диагональ 10,2 дюймов
Разрешение
800 × 480 пикселей
Размер пикселя
(ширина × высота)
0,2775 × 0,2760 мм
Рабочая зона дисплея
(ширина × высота)
222,00 × 132,48 мм
Яркость
300 кд/м
2
Контрастность
500:1
Угол обзора слева/справа/
сверху/снизу
65/65/45/65°
Время наработки на отказ
подсветки, не менее
50 000 часов при температуре
25 °C
Интерфейсы
COM-порты
3 × RS-485, 2 × RS-232;
Тип разъема DB9M;
гальваническая изоляция
отсутствует;
Сигналы RS-232 – Rx, Tx, GND;
сигналы RS-485 – A, B;
Все интерфейсы являются
независимыми;
Поддерживаемые протоколы:
Modbus RTU (Master/Slave),
Modbus ASCII (Master/Slave),
ОВЕН
3)
Ethernet
1 × Ethernet 10/100 Мбит/c
(RJ45) – для подключения
устройств, для загрузки
проектов и web-визуализации;
Поддерживаемые протоколы:
Modbus TCP (Master/Slave)
3)
USB Device
1 × USB 2.0 B (для загрузки
проектов и подключения в
режиме Mass Storage Device)
4)
USB Host
1 × USB 2.0 A (для архивов,
импорта файлов рецептов,
загрузки проектов)
SD Card
Для архивов, импорта файлов
рецептов, загрузки проектов
Питание
5)
Тип питающего напряжения
Постоянное
Диапазон питающего
напряжения
от 12 до 28 В (номинальное
значение 24 В)
Максимальный потребляемый
ток в момент запуска, не более
14 А в течение 200 мкс
Максимальная потребляемая
мощность в установившемся
режиме, не более
6)
10 Вт
Программирование
Версия ОС
Linux 4.9.59-rt23
Среда программирования
CODESYS V3.5 SP11 Patch 5
Корпус
Конструктивное исполнение Для щитового крепления
Габаритные размеры (277 × 200 × 39) ± 1 мм
Установочные размеры
258 × 177 × 33 мм
Наименование Значение
Степень защиты корпуса:
со стороны лицевой панели
IP65
со стороны задней панели
IP20
Общие характеристики
Масса брутто, не более
1,5 кг
Средний срок службы, не менее
12 лет
Средняя наработка на отказ, не
более
50 000 ч
ПРИМЕЧАНИЕ
1)
Точность хода часов реального времени – ± 0,7 секунд в
сутки при 25 °C. Питание RTC реализовано с помощью
элемента CR2032 со средним временем работы 3 года
(после этого элемент следует заменить).
2)
Яркость подсветки может быть изменена программно.
3)
Можно реализовать нестандартные протоколы.
4)
Данный способ загрузки проектов является резервным,
основной – через интерфейс Ethernet.
5)
Питание приборов от распределенной сети 24 В
недопустимо. Рекомендуется использовать локальный
источника питания.
6)
Во время включения пусковой ток может превышать
номинальное значение в 10 раз длительностью до 25 мс.
В связи с этим рекомендуемый блок питания должен быть
мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
4. Монтаж
Перед монтажом прибора следует предварительно подготовить
место в шкафу электрооборудования в соответствии с
установочными размерами (см. рисунок 2).
Прибор устанавливается в щите шкафа электрооборудования под
любым углом наклона для удобства пользователя.
Конструкция шкафа должна обеспечивать защиту корпуса панели
от попадания через вентиляционные отверстия влаги, грязи
и посторонних предметов.
Для монтажа прибора следует:
1. Проверить наличие на приборе монтажного уплотнителя.
2. Установить прибор в монтажный вырез щита.
3. Крепежные зажимы вставить в отверстия на верхней и нижней
сторонах корпуса.
4. Монтажные зажимы закрепить на местах затяжкой
установочных винтов с достаточным, но не чрезмерным
усилием.

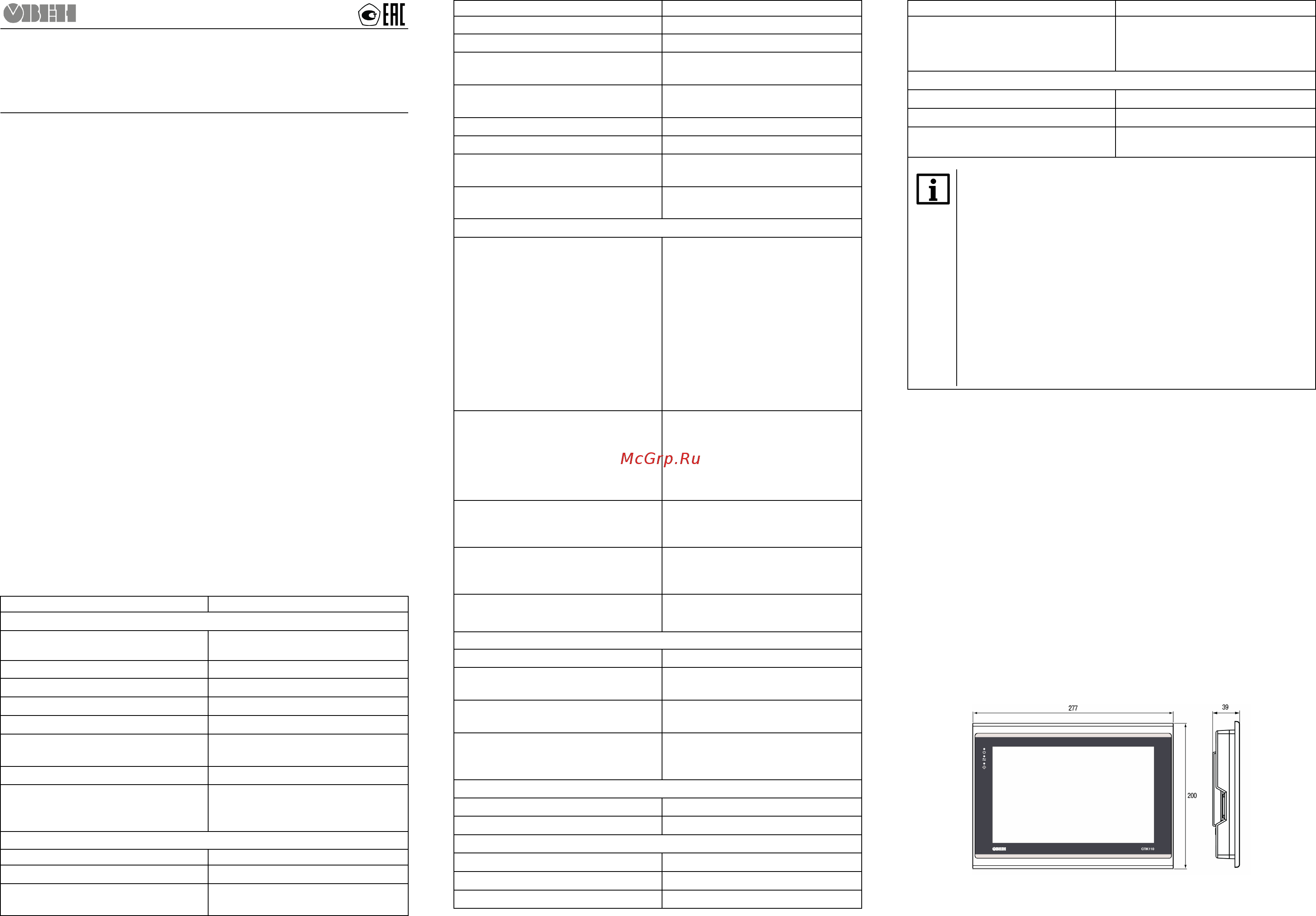

Рисунок 1 – Габаритные размеры прибора
Содержание
- Монтаж 1
- Общие сведения 1
- Панель оператора программируемая панельный контроллер краткое руководство 1
- Спк110 м01 1
- Технические характеристики 1
- Условия эксплуатации 1
- 24 d 2 gnd 3 функциональное заземление 2
- 5 b 2 data 3 data 4 gnd 2
- Etx 2 etx 3 erx 6 erx 2
- Rs 485 1 a 1 2 rs 232 1 rxd 7 3 rs 232 1 txd 8 4 5 gnd 9 6 rs 485 1 b 2 7 8 9 номер контакта com2 2
- Rs 485 2 a 3 2 rs 232 2 rxd 10 3 rs 232 2 txd 11 4 5 gnd 12 6 rs 485 2 b 4 7 rs 485 3 а 5 8 rs 485 3 b 6 9 2
- Запущен проект codesys мигание индикатора с интервалом 1 раз в секунду говорит о возникновении исключения exception которое привело к остановке выполнения программы 2
- Индикатор значение 2
- Индикация 2
- Москва 2 я ул энтузиастов д 5 корп 5 тел 495 641 11 56 факс 495 728 41 45 тех поддержка 24 7 8 800 775 63 83 support owen ru отдел продаж sales owen ru www owen ru рег 1 ru 44569 1 2
- Наименование сигнала 2
- Наименование сигнала номер контакта адаптера спк1xx 2
- Наименование сигналов 2
- Номер контакта 2
- Номер контакта com1 2
- Обмен данными по портам сom1 и сom2 2
- Обозначения индикаторов на лицевой панели таблица 7 значение индикаторов 2
- Подано напряжение питания прибора 2
- Подключение внешних связей 2
- Порядок программирования 2
- Предупреждение любые подключения к прибору и работы по его техническому обслуживанию следует производить только при отключенном напряжении питания панели и подключенных к ней устройств 2
- Примечание подключение согласно гост р 50571 4 2
- Рисунок 2 установочные размеры прибора 2
- Рисунок 3 дополнительные установочные размеры прибора 2
- Рисунок 4 внешний вид адаптера спк1хх 2
- Таблица 2 соответствие контактов адаптера спк1хх и портов com db9m 2
- Таблица 3 назначение контактов соединителя usb host usb a 2
- Таблица 4 назначение контактов соединителя usb device usb b 2
- Таблица 5 назначение контактов соединителя lan ethernet 2
