Овен СПК110 [2/2] Индикатор значение
![Овен СПК110 [2/2] Индикатор значение](/views2/1482721/page2/bg2.png)

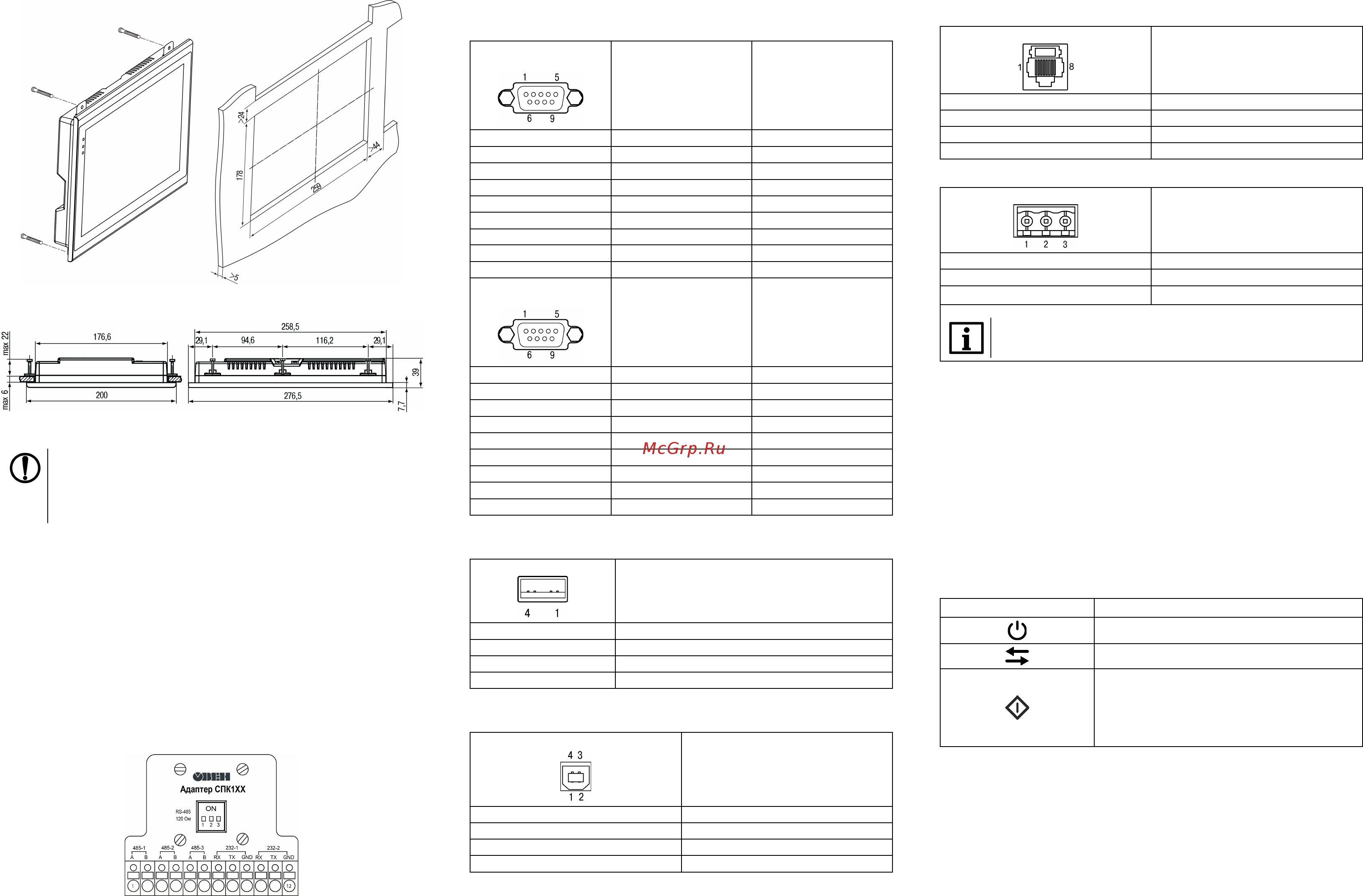

Рисунок 2 – Установочные размеры прибора
Рисунок 3 – Дополнительные установочные размеры прибора
ПРЕДУПРЕЖДЕНИЕ
Любые подключения к прибору и работы по его
техническому обслуживанию следует производить только
при отключенном напряжении питания панели
и подключенных к ней устройств.
5. Подключение внешних связей
Сечение проводов, подключаемых к панели при монтаже, должно
быть от 0,25 (AWG 23) до 0,5 мм
2
(AWG 20).
Для удобства подключения прибора по после
довательным
интерфейсам связи в комплект поставки входит адаптер СПК1ХХ,
представляющий собой переходник с разъемов DB9 на
быстрозажимные пружинные клеммы (см. рисунок 4). Адаптер
СПК1ХХ имее
т встроенные согласующие резисторы (120 Ом),
подключаемые с помощью DIP-переключателей. Внешний вид
адаптера представлен на рисунке ниже.
Рисунок 4 – Внешний вид адаптера СПК1ХХ
Таблица 2 – Соответствие контактов адаптера СПК1ХХ
и портов COM (DB9M)
Номер контакта
COM1
Наименование
сигнала
Номер контакта
адаптера СПК1XX
1 RS-485-1 A 1
2 RS-232-1 RXD 7
3 RS-232-1 TXD 8
4
– –
5 GND 9
6 RS-485-1 B 2
7
– –
8
– –
9
– –
Номер контакта
COM2
Наименование
сигнала
Номер контакта
адаптера СПК1XX
1 RS-485-2 A 3
2 RS-232-2 RXD 10
3 RS-232-2 TXD 11
4
– –
5 GND 12
6 RS-485-2 B 4
7 RS-485-3 А 5
8 RS-485-3 B 6
9
– –
Таблица 3 – Назначение контактов соединителя USB-Host
(USB A)
Номер контакта
Наименование сигналов
1 +5 B
2 Data–
3 Data+
4 GND
Таблица 4 – Назначение контактов соединителя USB-Device
(USB B)
Номер контакта
Наименование сигналов
1 +5 B
2 Data–
3 Data+
4 GND
Таблица 5 – Назначение контактов соединителя LAN (Ethernet)
Номер контакта
Наименование сигнала
1 Etx+
2 Etx–
3 Erx+
6 Erx–
Таблица 6 – Назначение контактов соединителя питания
Номер контакта
Наименование сигнала
1 +24 D
2 GND
3
Функциональное заземление*
ПРИМЕЧАНИЕ
* Подключение согласно ГОСТ Р 50571.5.54.
6. Порядок программирования
Прибор программируется с помощью CODESYS V3.5. Информация
о настройке и программировании прибора приведена в документах
«CODESYS V3.5. Первый старт» и «CODESYS V3.5. FAQ». Эти и
другие документы доступны на сайте www.owen.ru в разделе
CODESYS V3/Документация.
7. Индикация
Обозначения индикаторов на лицевой панели:
Таблица 7 – Значение индикаторов
Индикатор
Значение
Подано напряжение питания прибора
Обмен данными по портам СOM1 и СOM2
Запущен проект CODESYS. Мигание
индикатора с интервалом 1 раз в секунду
говорит о возникновении исключения
(Exception), которое привело к остановке
выполнения программы
111024, Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
тел.:
(495) 641-11-56, факс: (495) 728-41-45
тех. поддержка 24/7: 8-800-775-63-83,
support@owen.ru
отдел продаж: sales@owen.ru
www.owen.ru
рег.: 1-RU-44569-1.1
