3.2.1 Термометры сопротивления

Термометры сопротивления применяются для измерения температуры окружающей среды

в месте установки датчика. Принцип действия таких датчиков основан на существовании у ряда

металлов воспроизводимой и стабильной зависимости активного сопротивления от

температуры. В качестве материала для изготовления ТС в промышленности чаще всего

используется специально обработанная медная (для датчиков ТСМ), платиновая (для датчиков

ТСП) или никелевая (для датчиков ТСН) проволока.

Выходные параметры ТС определяются их номинальными статическими

характеристиками, стандартизованными ГОСТ Р 8.625-2006. Основными параметрами НСХ

являются: начальное сопротивление датчика R

, измеренное при температуре 0 °С, и

температурный коэффициент сопротивления α – отношение разницы сопротивлений датчика,

измеренных при температуре 100 °С и 0 °С, к его сопротивлению, измеренному при 0 °С (R

деленное на 100 °С и округленное до пятого знака после запятой

. В связи с тем, что НСХ

термометров сопротивления – функции нелинейные (для ТСМ в области отрицательных

температур, а для ТСП во всем диапазоне), в приборе предусмотрены средства для

линеаризации показаний. Во избежание влияния сопротивлений соединительных проводов на

результаты измерения температуры, подключение датчика к прибору следует производить по

трехпроводной схеме.

При такой схеме к одному из выводов ТС подключаются

одновременно два провода, соединяющих его с прибором, а к

другому выводу – третий соединительный провод. Для полной

компенсации влияния соединительных проводов на результаты

измерений необходимо, чтобы их сопротивления были

равны друг другу (достаточно использовать одинаковые

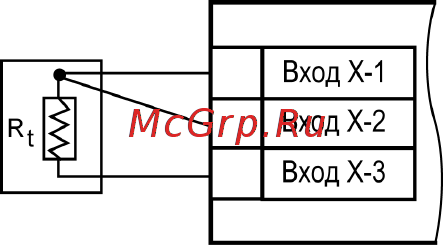

провода равной длины). Пример схемы подключения ТС к

Bходу 1 прибора представлен на рисунке 3.1.

Рисунок 3.1
