1
Основная рама
1
31
Болт
6
2
Передний стабилизатор
1
32
Втулка
4
3
Задний стабилизатор
1
33L/R
Рулевая стойка Л/Пр
1каждой
4
Винт
6
34L/R-1/2
Защитный кожух C Л/Пр
2 пары
5
Болт
4
35
Втулка
4
6
Изогнутая шайба
4
36
Плоская шайба
2
7
Заглушка
2
37
Пружинная шайба
4
8
Заглушка
2
38
Болт
2
9
Болт
2
39
Винт
5
10
Пружинная шайба
2
40
Болт
4
11
D-образная шайба
2
41
Нейлоновая гайка
4
12
Большая шайба
4
42L/R
Руль Л/Пр
2
13
Винт
4
43
Накладка руля
2
14a/b
Защитный кожух A
2 каждого
44
Заглушка
2
15
Нейлоновая гайка
2
45a/b
Накладка стойки
1 каждой
16
Плоская шайба
4
46
Компьютер
1
17
Педальный узел
2
47
Плоская шайба
2
18
Крышка
4
48
Винт
2
19
Болт
2
49
Болт
2
20
Изогнутая шайба
2
50
Накладка руля
1
21L/R
Шатун Л/Пр
2
51
Фиксированный руль
1
22
Нейлоновая шайба
6
52
Кожух руля
1 каждой
23
Flat washer
6
53
Иеудка
2
24L/R
Педаль Л/Пр
1 каждого
54
Кабель датчика пульса
2
25L/R
Стойка педали Л/Пр
1 каждого
55
Мачта руля
1
26L/R
Защитный кожух B
2 каждого
56
Винт
4
27
Винт
13
57
Изогнутая шайба
4
28
Болт
2
58
Сенсорный кабель
1
29
Плоская шайба
2
59
Сенсорный кабель
1
30
Нейлоновая шайба
2
ИНСТРУКЦИЯ ПО СБОРКЕ
ЗАМЕТКА:
Настоятельно рекомендуем производить сборку тренажера с участием двух или более человек.

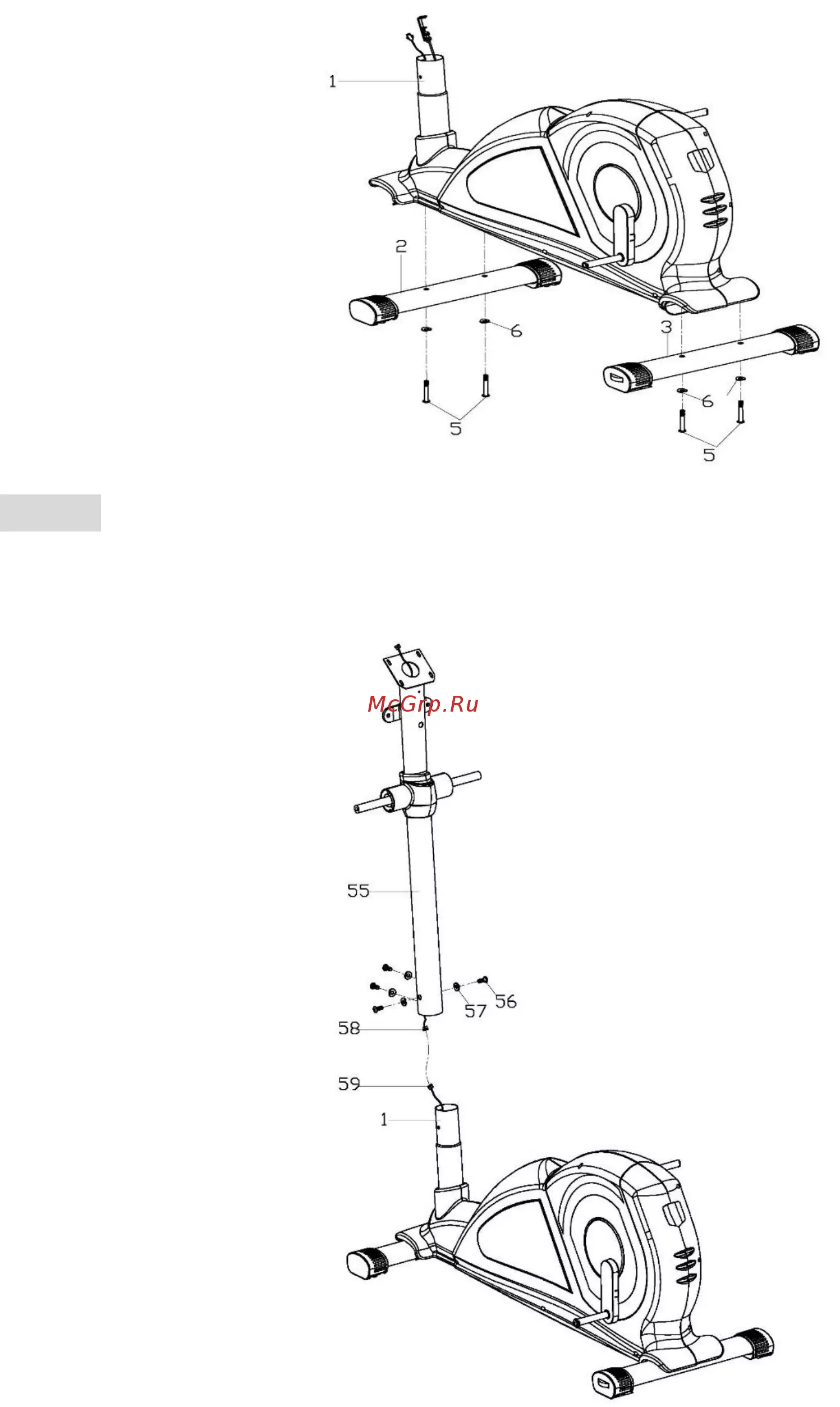

Шаг 1:
Закрепите передний стабилизатор (2) и задний стабилизатор (3) на основной раме (1) болтами
(5), изогнутыми шайбами (6).
