29
Приложение А. Габаритный и установочный чертежи
На рисунке А.1 приведен габаритно-установочный чертеж МУ110.

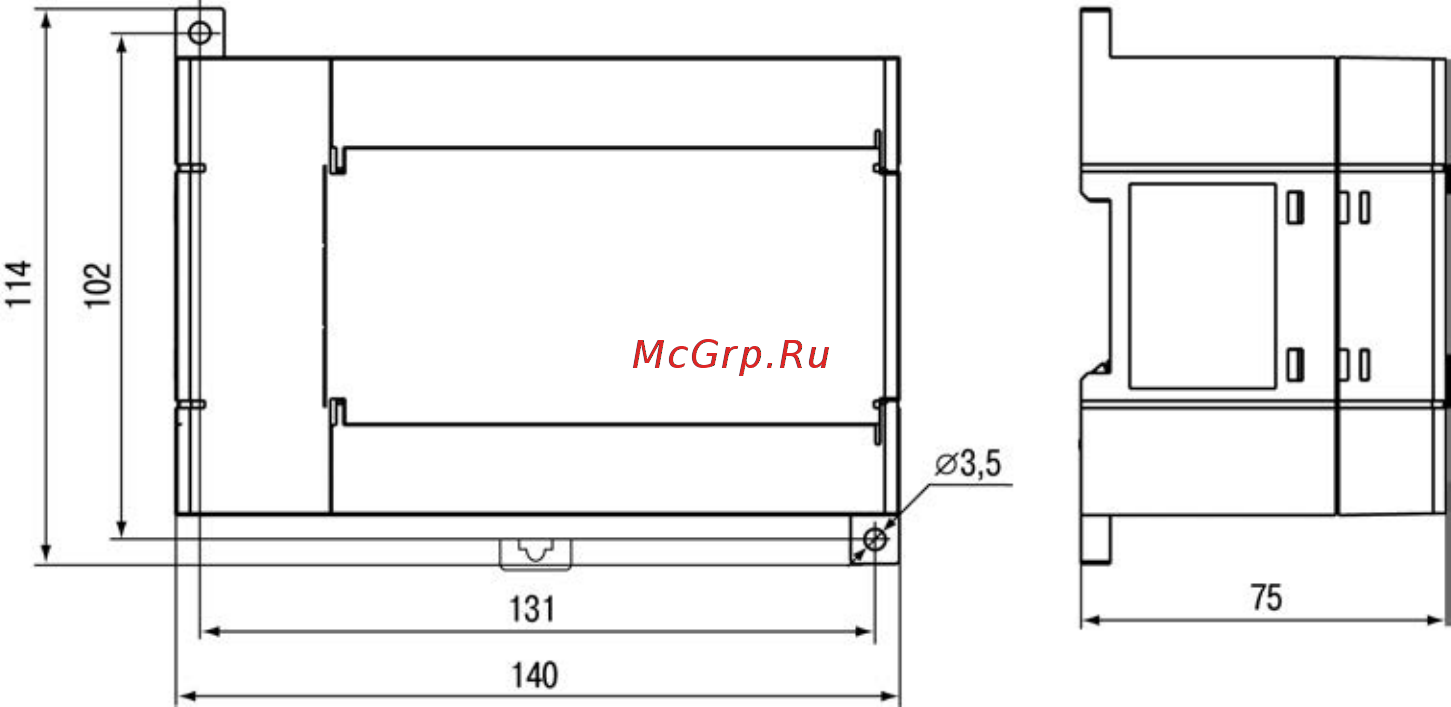

Рисунок А.1 – Габаритно-установочный чертеж МУ110
