6.2.3 Схемы подключения к выходным элементам

Прибор содержит шесть аналоговых ВЭ типа ЦАП «параметр – напряжение 0…10 В».

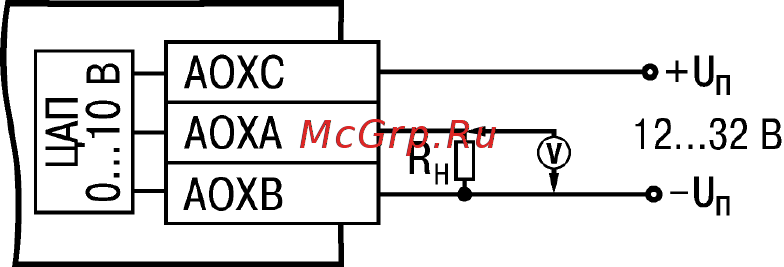

Схема подключения приведена на рисунке 6.1.

Рисунок 6.1 - Схема подключения к выходу ЦАП 0…10 В

Для работы ЦАП 0…10 В используется внешний источник питания постоянного тока,

значение напряжения U

которого лежит в диапазоне от 12 до 32 В.

Внимание! Напряжение источника питания ЦАП 0…10 В не должно быть более 36 В.

Выходной элемент рассчитан на резистивную нагрузку не менее 2 кОм.

Любой аналоговый ВЭ необходимо юстировать. При изготовлении МУ110 на заводе

производится начальная юстировка ВЭ. Юстировочные коэффициенты можно посмотреть в

одноименной папке в «Конфигураторе М110». При нарушении характеристик ВЭ может

возникнуть необходимость провести повторную юстировку аналоговых ВЭ (см. Приложение Д).
