Приложение Б. Подключение прибора

Общий чертеж прибора с указаниями номеров

клемм и расположения переключателей JP и

светодиодов представлен на рисунок Б.1,

назначение клемм приведено в таблице Б.1.

Назначение перемычек:

JP1 – аппаратная защита энергонезависимой

памяти прибора от записи (см. п. 6.4.2).

Заводское положение перемычки – снята

(аппаратная защита отключена);

JP2 – восстановление заводских сетевых настроек

(см. п. 4.4).

Заводское положение перемычки – снята (заводские

сетевые настройки отключены).

JP3 – сервисная функция, перемычка должна быть

разомкнута.

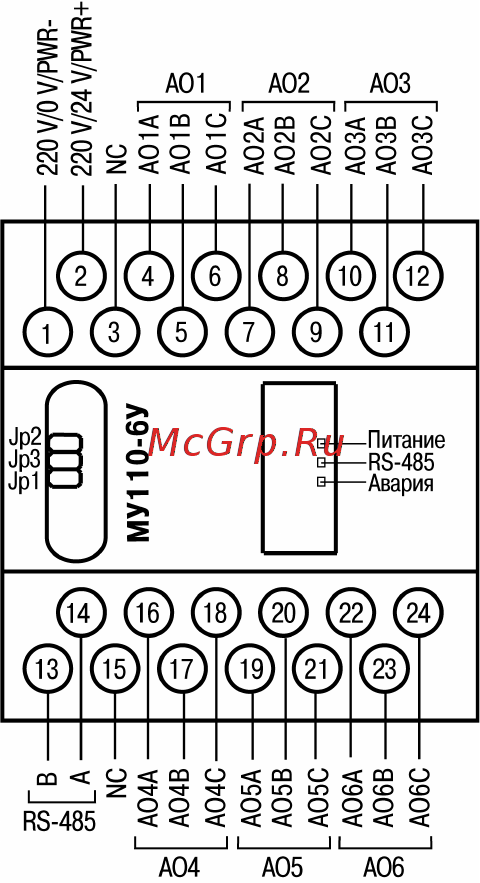

Рисунок Б.1 - Общий чертеж МУ110-6У
