Овен МЭ110-1М [10/49] Устройство прибора
![Овен МЭ110-1М [10/49] Устройство прибора](/views2/1482833/page10/bga.png)
9
3 Устройство прибора
3.1 Общие принципы построения прибора
Прибор имеет в своем составе вход для измерения в однофазных цепях, аналого-
цифровой преобразователь (АЦП), микроконтроллер, обрабатывающий входной сигнал,
драйвер RS-485 с гальванической развязкой и вторичный источник питания (ВИП) с
гальванической развязкой.

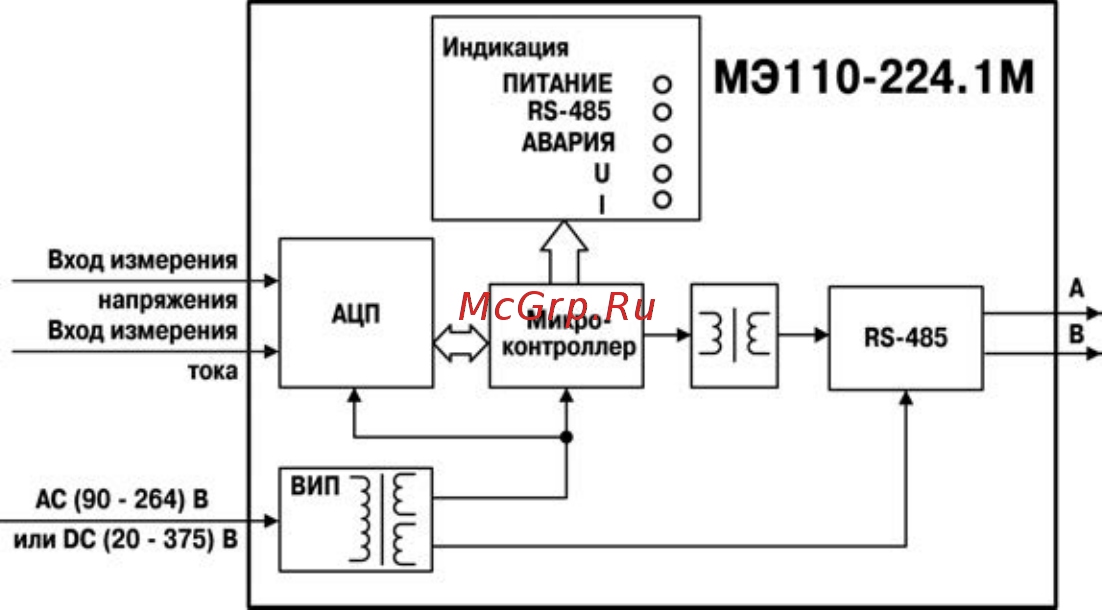

Структурная схема прибора приведена на рисунке 3.1.
Рисунок 3.1 – Структурная схема прибора
