Полная, активная и реактивная мощности

Значения полной, активной и реактивной мощности получают вычислением по формулам,

описанным ниже.

Полная мощность

rmsrms

IVS ⋅=

Активная мощность

cos⋅⋅=

rmsrms

IVP

где φ – угол смещения между V и I.

Реактивная мощность

sin⋅⋅=

rmsrms

IVQ

Соотношение мощностей показано на рисунке 3.2.

S (Полная мощность)

Q (Реактивная мощность)

P (Активная мощность)

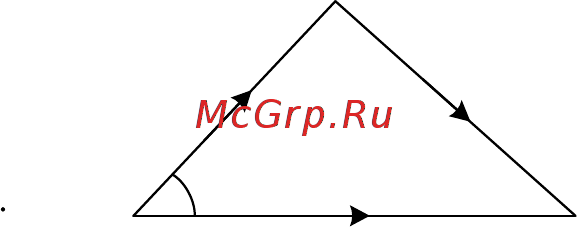

Рисунок 3.2 – Диаграмма соотношение мощностей

Частота первой гармоники

Для измерения частоты первой гармоники используется функция специализированного

АЦП «пересечение сигналом нулевого уровня». Тогда, в первом канале напряжения, АЦП

формирует сигналы для микроконтроллера, разница между которыми по времени

пересчитывается в частоту, при этом значение частоты должно попадать в диапазон от 45 до

65 Гц.
