ИНСТРУКЦИИ ПО СБОРКЕ

ПРЕДУПРЕЖДЕНИЕ:

Для сборки магнитного гребного тренажёра следуйте инструкциям, представленным

ниже.

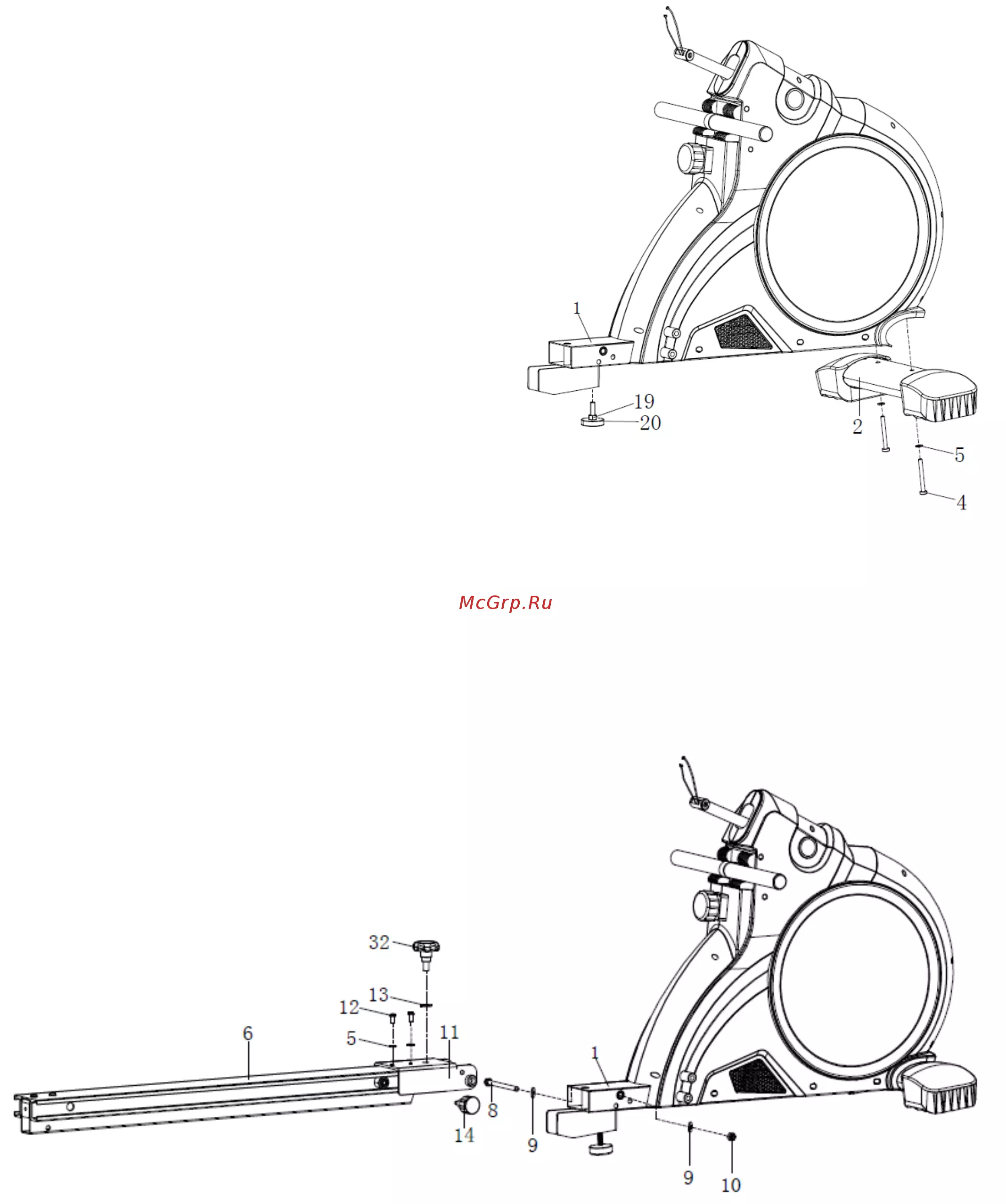

Шаг 1:

Установите передний стабилизатор (2) на

основной раме (1) при помощи болта с

внутренним шестигранником (4) и плоской

шайбы (5), как показано на рисунке.

Прикрепите регулирующую ручку (20) к

основной раме (1).

Шаг 2:

A: Установите соединительную U-образную пластину (11) на направляющую раму (6),

закрепив её при помощи винта (12) и плоской шайбы (5).

B: Прикрепите соединительную U-образную пластину (11) к основной раме (1) при

помощи болта с внешним шестигранником (8), плоской шайбы (9), нейлоновой гайки (10)

и пружинной ручки (14), как показано на рисунке.

C: Зафиксируйте основную раму (1) на направляющей (6) при помощи ручки (32) и

плоской шайбы (13).
