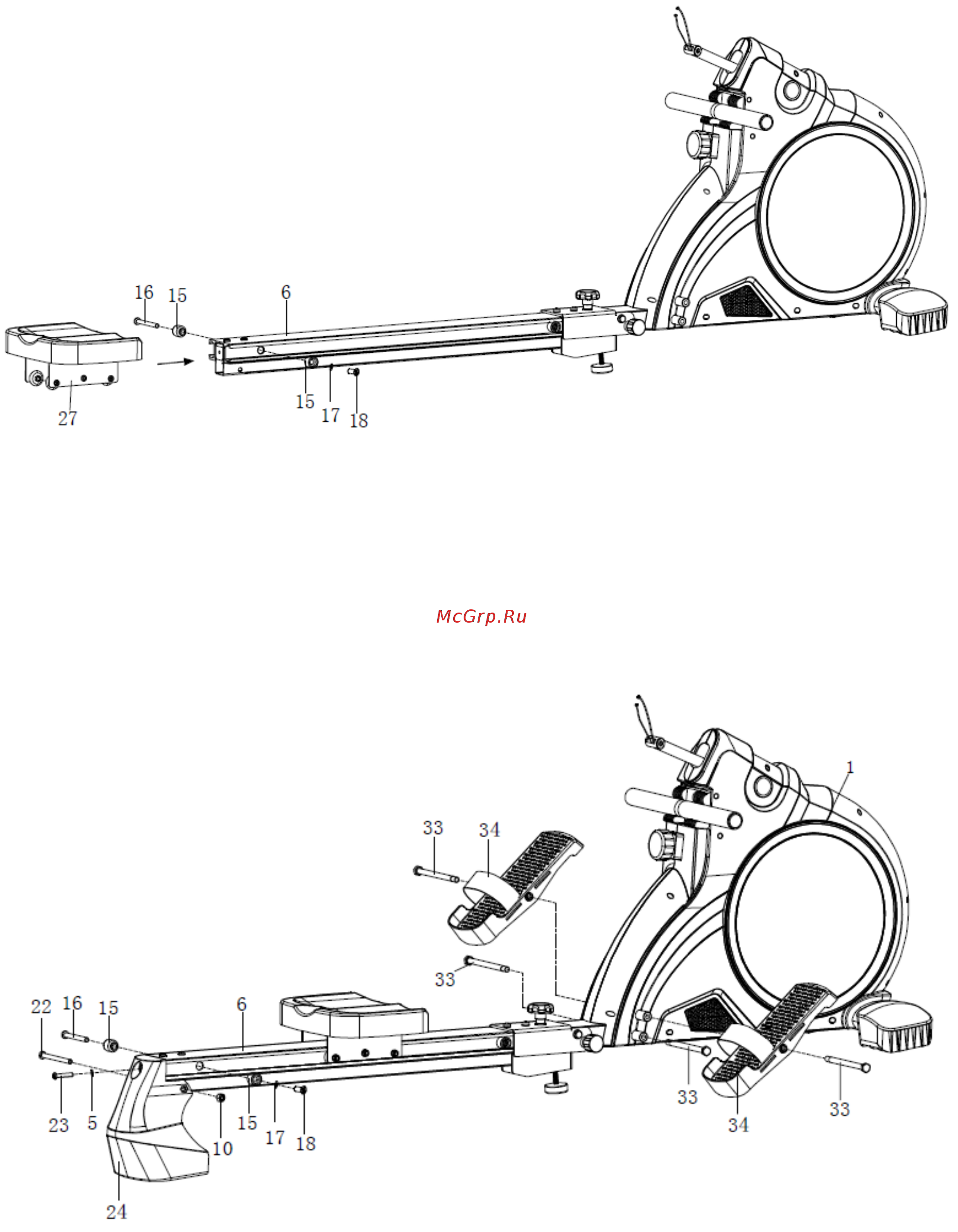

Шаг 3:

A: Для начала выкрутите фиксирующий вал (16), фиксирующую крышку (15), плоскую

шайбу (17) и крестообразный винт (18), после чего установите подвижную раму сиденья

(27) на направляющую (6) таким образом, как показано стрелкой на рисунке.

Шаг 4:

A: Закрепите хвостовую балку (24) на направляющей раме (6) при помощи болта с

внутренним шестигранником (22), нейлоновой гайки (10), болта с внутр. шестигранником

(23) и плоской шайбы (5).

B: Установите фиксирующую крышку (15) на направляющей раме (6) при помощи

фиксирующего вала (16), плоской шайбы (17) и крестообразного винта (18).

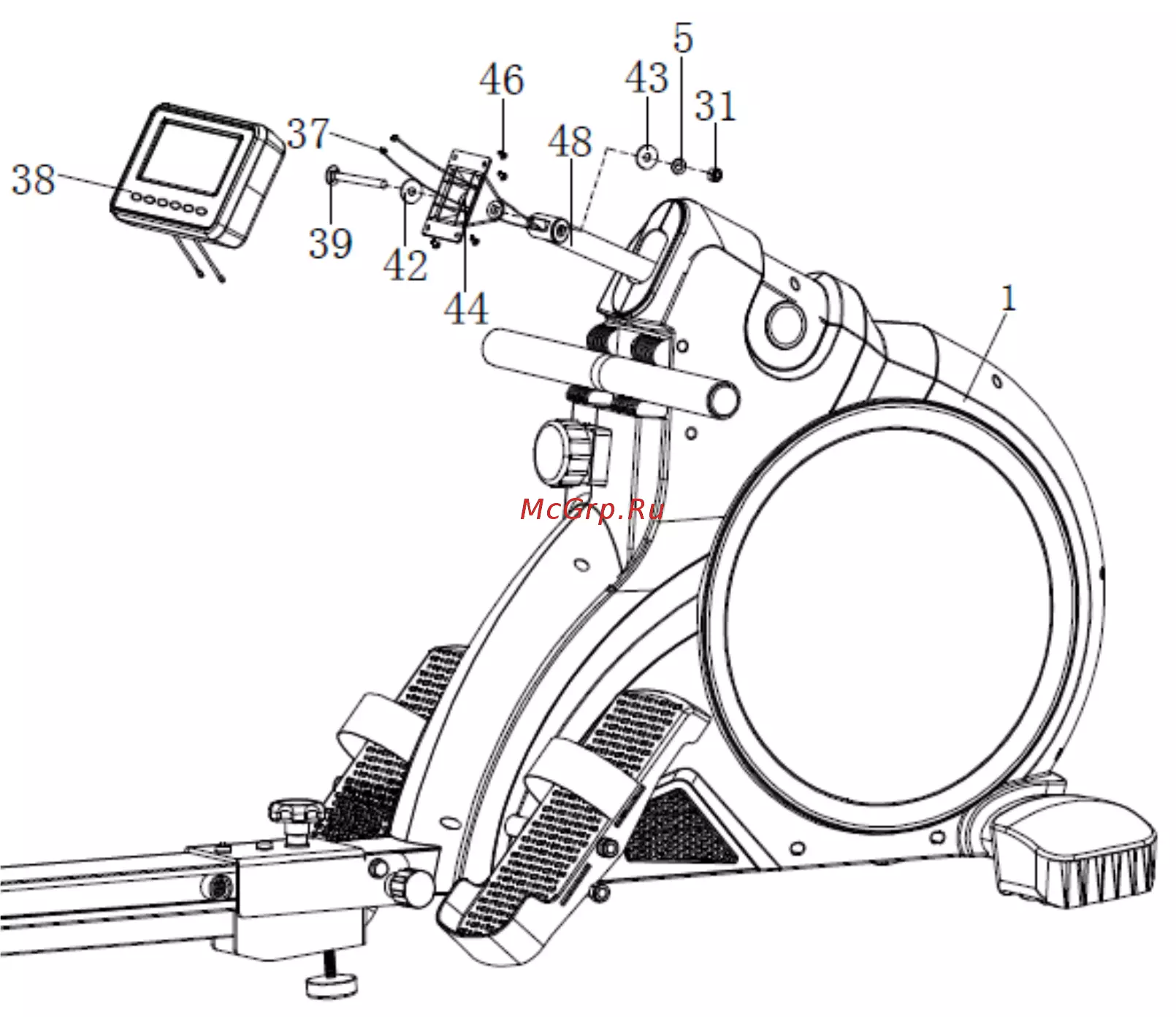

C. Подсоедините педали (34) к основной раме (1) анкерными болтами (33).
