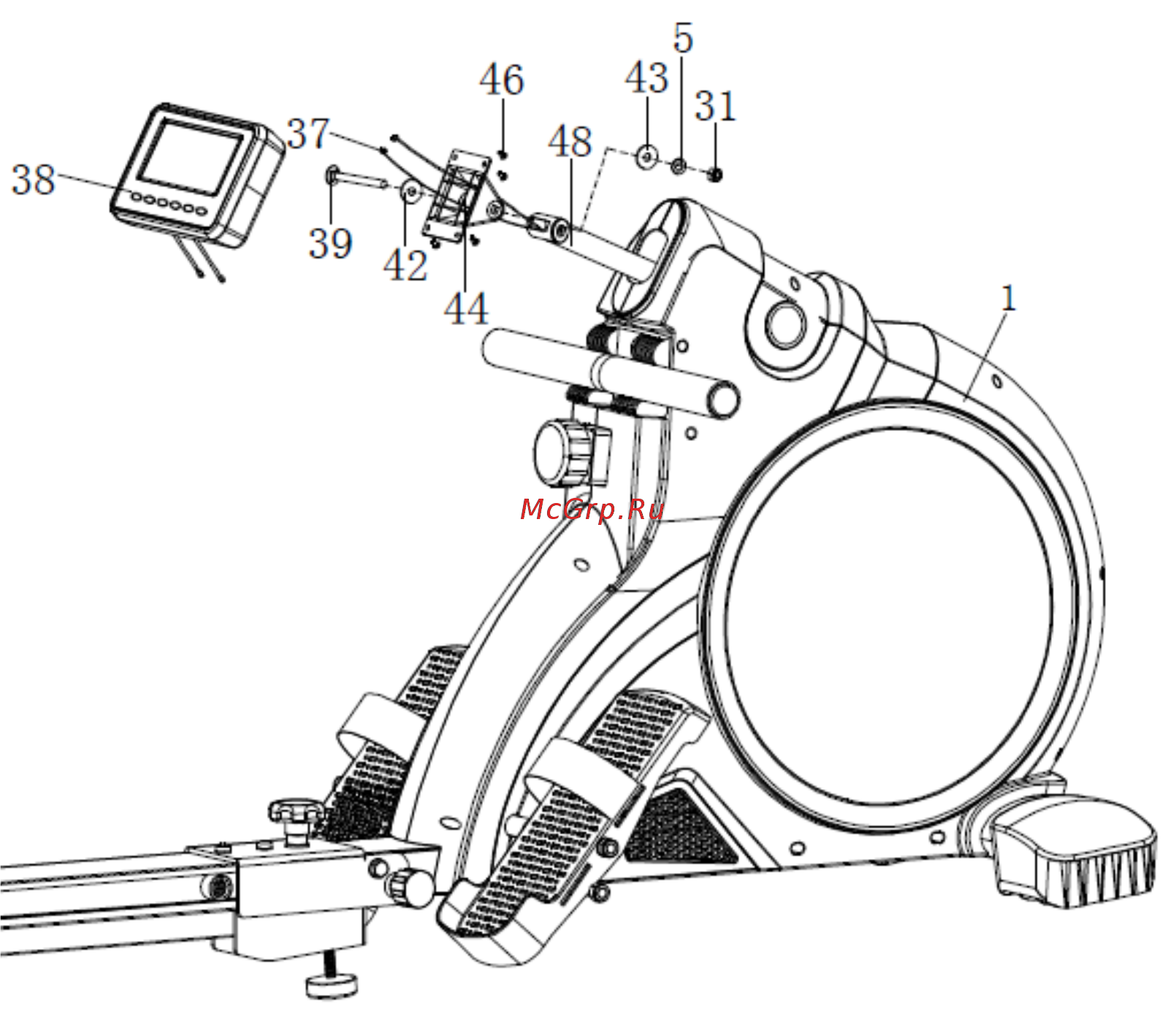

Шаг 5:

A: Сначала пропустите провод датчика (37) через базу консоли (44) снизу вверх, затем

подсоедините базу консоли (44) к шарнирному креплению (48), используя каретный

болт (39), подкладку (42&43), плоскую шайбу (5) и нейлоновую гайку (31).

B: Соедините провод датчика (37) и провод консоли (38), затем спрячьте их под

крышкой консоли. После этого установите консоль (38) в соответствующую консольную

базу (44) при помощи крестообразного винта (46).

Примечание 1:

Для более удобного хранения тренажёра вы можете сложить его, как показано на

рисунке. Берегите свои руки во время сборки.

A: Выкрутите ручку (32) в направлении против часовой стрелки. Соедините ручку и

шайбу (13) вместе.

B: Вытяните пружинную ручку (14), это позволит вам легко свернуть направляющую

раму (6), как показано на рисунке. Затем затяните направляющую (6) с помощью

пружинной ручки (14). Наконец, поместите ручку (32) в отверстие направляющей рамы

(6).

C: В свёрнутом положении гребной тренажёр должен выглядеть так, как показано на

рисунке B.

Примечание 2:

После того, как консоль (38) и шарнирное крепление (48) будут ослаблены, снимите

крышку (49) и с помощью соответствующего инструмента затяните нейлоновую гайку

(31), чтобы отрегулировать ее. После регулировки наденьте крышку обратно (49).
