DFC RIDER VT-301 [4/8] Инструкция по сборке
![DFC RIDER VT-301 [4/8] Инструкция по сборке](/views2/1482901/page4/bg4.png)
Сборочные единицы：
No.:
Описание
Кол-во
No.:
Описание
Кол-во
1
Основная часть
1
14
Соединительная часть
1
2
Передний стабилизатор
1
15
Сиденье
1
3
Задний стабилизатор
1
16
Кронштейн сиденья
1
4 Передняя опора 1 17 Фиксирующая ручка 1
5 Винт M8X12 11 18 Соединительная трубка 1
6 Плоская шайба M8 11 19 Пружинная ручка 1
7 Болт M8X60 2 20 Рукоятка 1
8
Изогнутая шайба M8
2
21
Гидравлический цилиндр
1
9
Заглушка
4
22
Фиксатор
1
10
Крепление педалей
1
23
Компьютер
1
11
Педаль
2
24
Опорная трубка
1
12
Передняя трубка
1
25
Плоская шайба M8
1
13
Опора сиденья
1

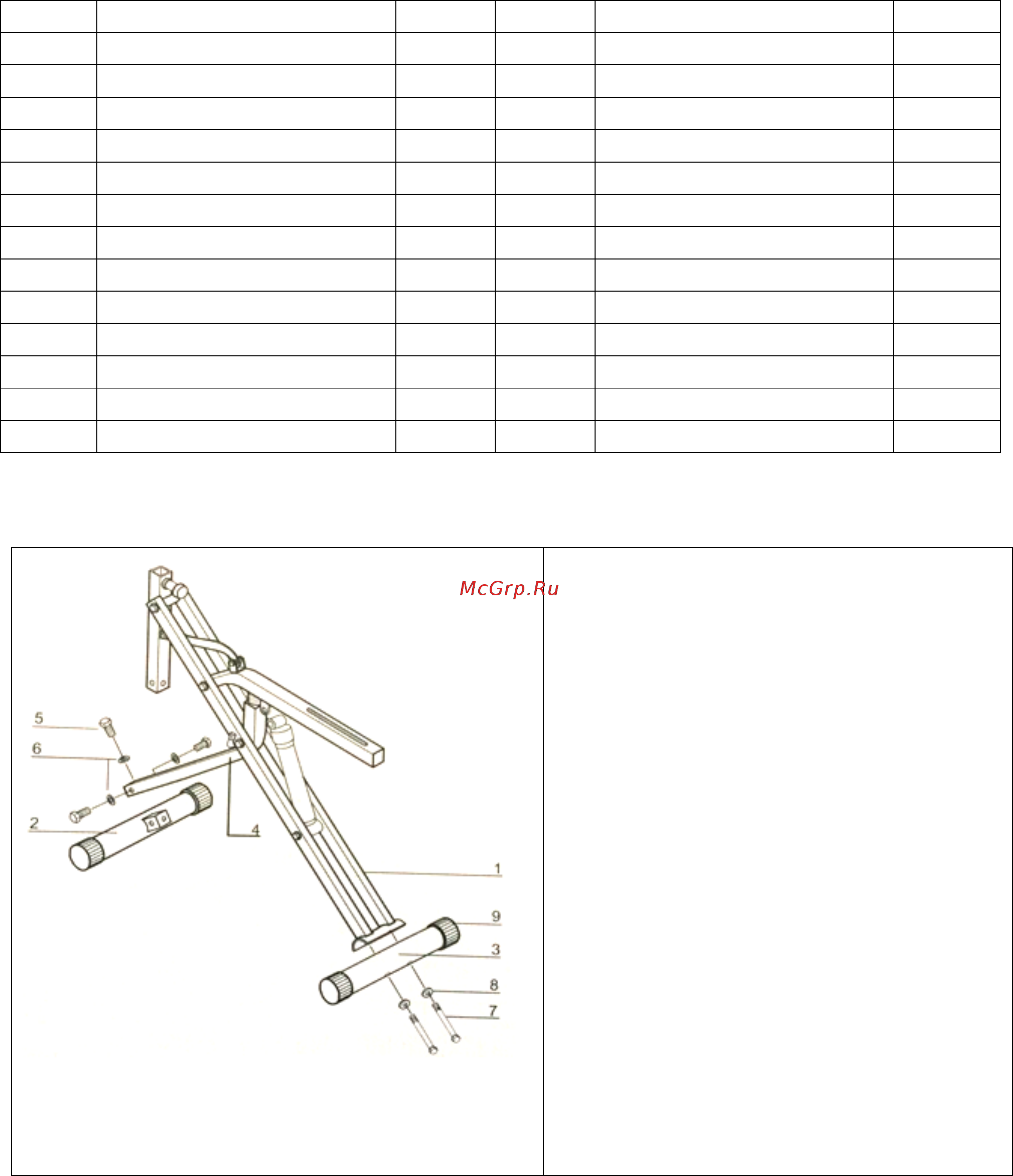

ИНСТРУКЦИЯ ПО СБОРКЕ
Шаг 1
Раскройте основную часть (1)
как показано на картинке.
Используя 2 болта M8X80 (7) и 2
шайбы (8), соедините с
основной частью (1). Затем
вставьте переднюю опору(4) в
передний стабилизатор (2) ,
закрепите их 3 винтами M8X12
(5) и плоскими шайбами (6).
