Овен МК210-312 [11/38] Монтаж

4 Монтаж

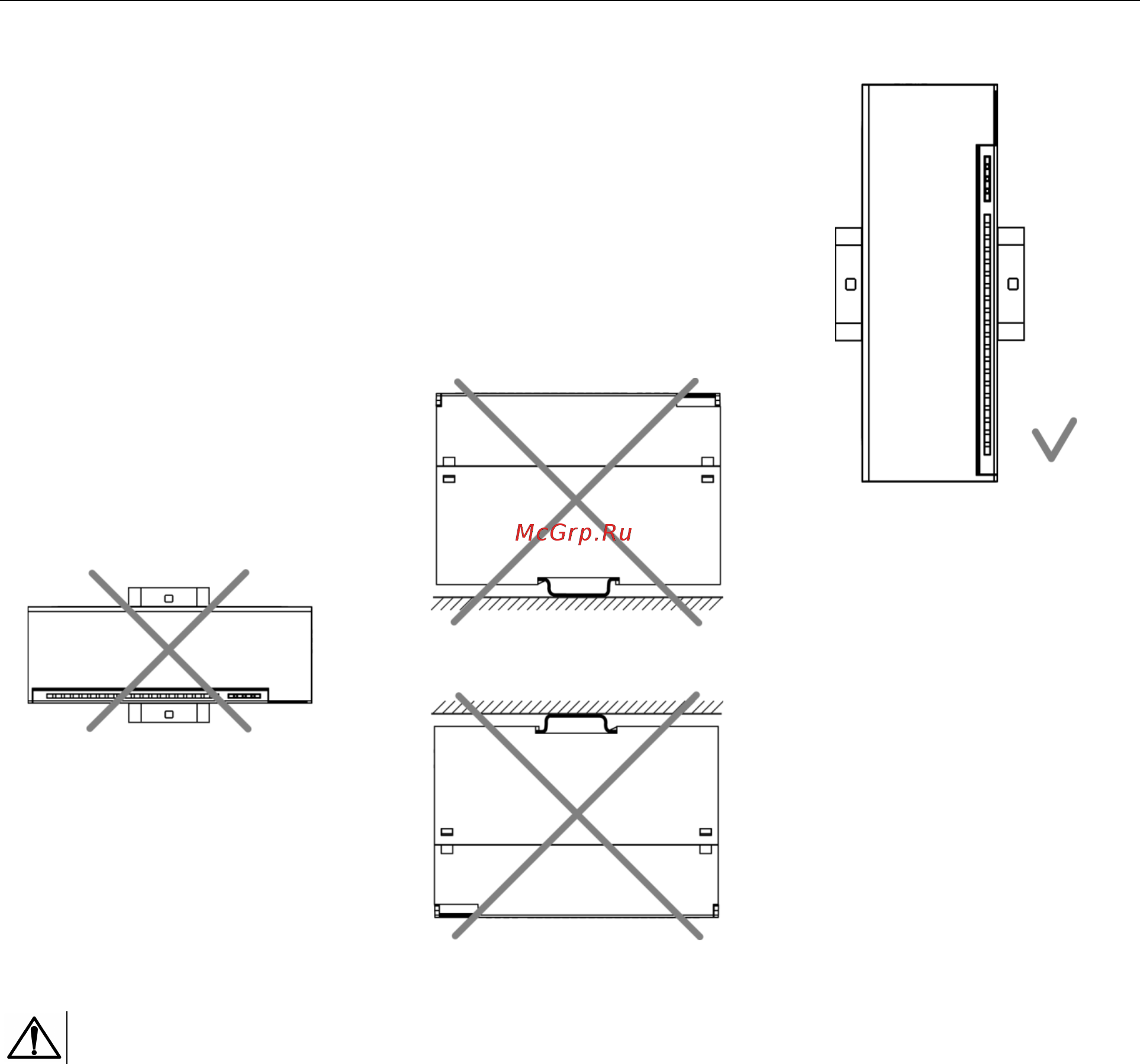

Рисунок 4.1 – Верный монтаж

Прибор устанавливается в шкафу электрооборудования.

Конструкция шкафа должна обеспечивать защиту прибора от

попадания влаги, грязи и посторонних предметов.

Для установки прибора следует:

1. Убедиться в наличии свободного пространства: необходимо

50 мм над модулем и под ним для подключения прибора и

прокладки проводов.

2. Закрепить прибор на DIN-рейке или на вертикальной

поверхности с помощью винтов (см. рисунок 4.1).

Рисунок 4.2 – Неверный монтаж

ВНИМАНИЕ

В случае неверного монтажа (см. рисунок 4.2) прибор со временем выйдет из строя.
