2 Технические характеристики и условия эксплуатации
8
Продолжение таблицы 2.1
Характеристика
Значение
Механический ресурс реле, не менее 5 000 000 переключений
Электрический ресурс реле при максимальном
токе нагрузки, не менее
200 000 переключений
Контроль обрыва нагрузки
Только для МК210-312
Параметры ШИМ выходов
Максимальная частота
1 Гц (при скважности 0,5)
Минимальная длительность импульса ШИМ
50 мс
Flash-память (архив)
Количество циклов записи и стирания
до 100 000
Максимальный размер файла архива
2 кб
Максимальное количество файлов архива
1 000
Минимальный период записи архива 10 секунд
Часы реального времени
Погрешность хода часов реального времени, не
более
при температуре +25 °С
на всем температурном диапазоне
3 секунды в сутки
10 секунд в сутки
Тип питания часов реального времени Батарея CR2032
Время работы часов реального времени на одной
батарее
6 лет
Общие характеристики
Габаритные размеры
123 × 83 × 42 мм
Степень защиты корпуса
IP20
Cредняя наработка на отказ*
60 000 ч
Средний срок службы
10 лет
Масса, не более 0,4 кг
ПРИМЕЧАНИЕ
* Не считая электромеханических переключателей и элемента питания часов реального
времени

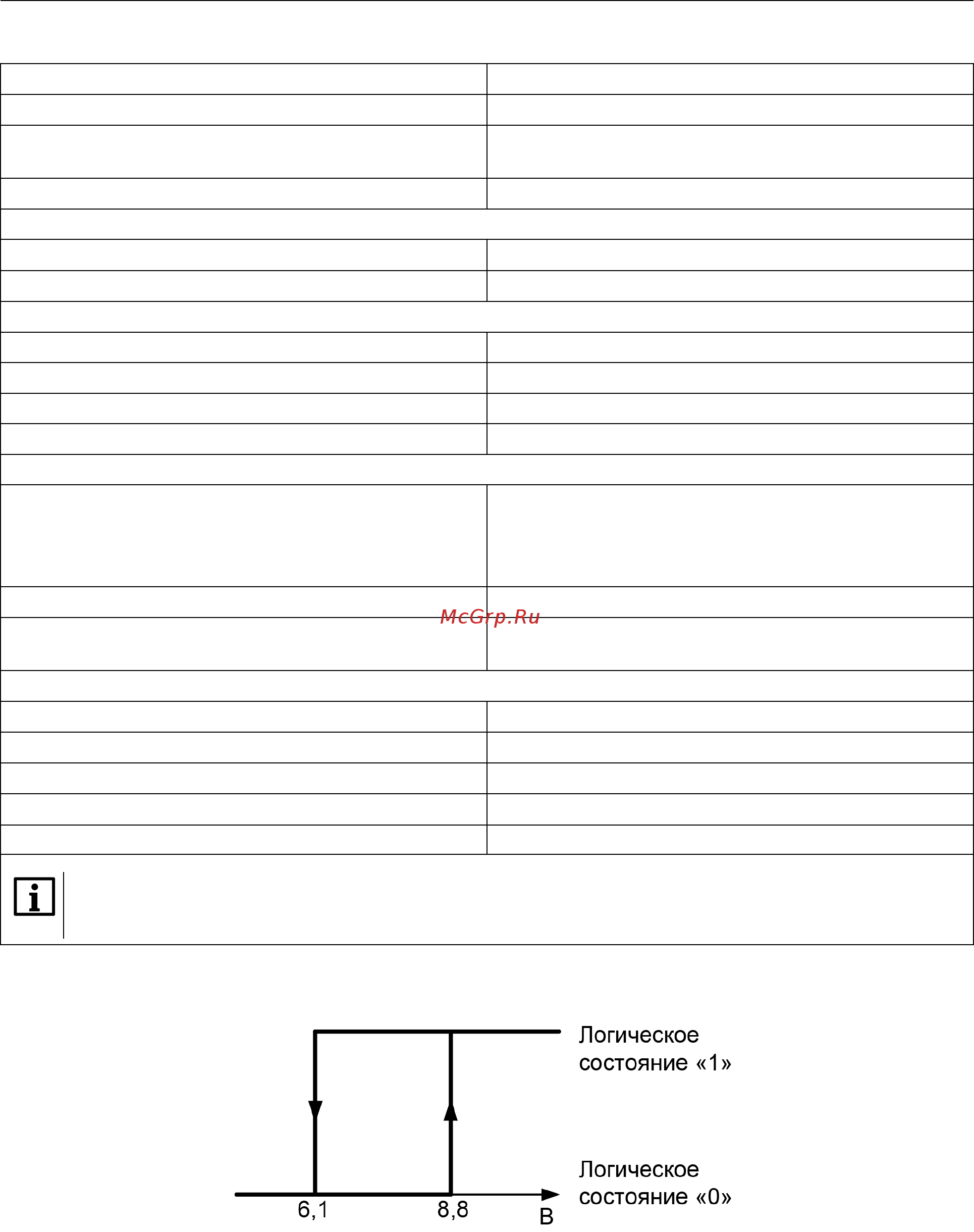

В модуле реализован гистерезис срабатывания по дискретным входам. Диаграмма работы
представлена на рисунке 2.1:
Рисунок 2.1 – Диаграмма работы дискретных входов
2.2 Изоляция узлов прибора
Схема гальванически изолированных узлов и прочность гальванической изоляции приведена на
рисунке 2.2.
