5
Русский

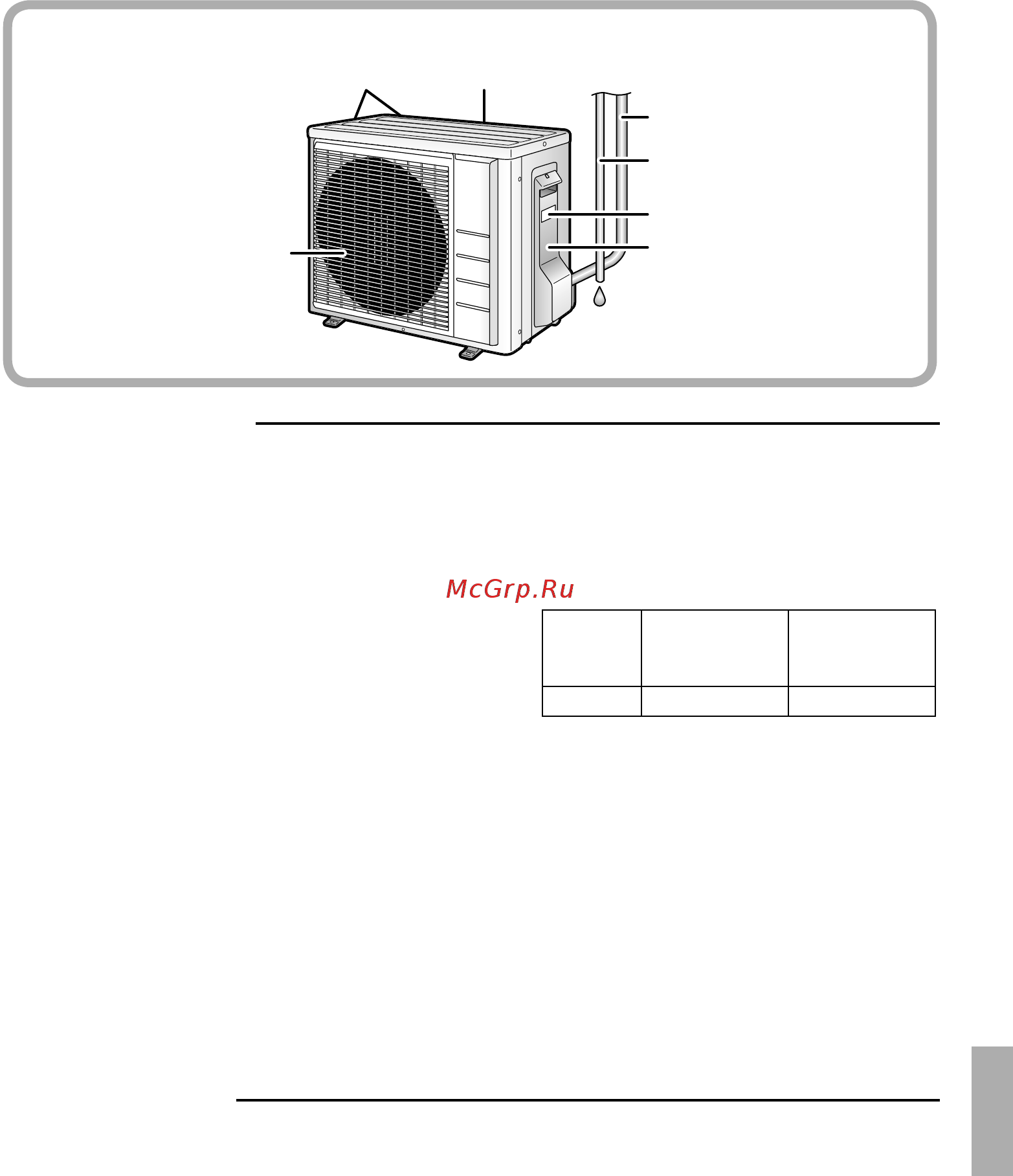

Наружный блок
Наружный блок по внешнему виду может отличаться от некоторых моделей.•
17
18
19
20
16
22
21
Внутренний блок
Воздушный фильтр1.
Апатит-титановый фотокаталитический 2.
фильтр очистки воздуха:
Эти фильтры присоединены к •
внутренним частям воздушных
фильтров.
Воздухозаборное отверстие3.
Передняя панель4.
Выступ панели5.
Датчик температуры в помещении:6.
Он измеряет температуру воздуха вокруг •
блока.
Дисплей7.
Воздуховыпускное отверстие8.
Створки (горизонтальные лопасти): 9. (стр. 11)
Жалюзи (вертикальные лопасти):10.
Жалюзи находятся внутри •
воздуховыпускного отверстия. (стр. 12)
Фирменная табличка модели11.
Переключатель ВКЛ/ВЫКЛ внутреннего блока:12.
Для начала эксплуатации нажмите •
переключатель один раз.
Для останова нажмите ее еще раз.
Режимы работы указаны в приведенной •
ниже таблице.
Режим
Установка
температуры
Скорость
воздушного
потока
АВТО 25°C АВТО
Данный переключатель используется при
•
работе без пульта дистанционного управления.
Индикатор РАБОТЫ (зеленый)13.
Индикатор ТАЙМЕРА (желтый): 14. (стр. 16)
Приемник сигнала:15.
Принимает сигналы с пульта
•
дистанционного управления.
При получении блоком сигнала будет •
слышен звуковой сигнал.
Начало работы
•
................ два звуковых сигнала
Изменение установок
•
..... один звуковой сигнал
Прекращение работы
•
..... длинный звуковой сигнал
Наружный блок
Воздухозаборное отверстие (сзади и сбоку)16.
Трубопровод хладагента и межблочная 17.
проводка
Дренажный шланг18.
Клемма заземления:19.
Находится внутри данной крышки.•
Воздуховыпускное отверстие20.
Датчик температуры наружного 21.
воздуха (сзади)
Фирменная табличка модели22.
09_RU_3P272441-5A.indb 509_RU_3P272441-5A.indb 5 1/15/2011 10:16:05 AM1/15/2011 10:16:05 AM
