4 Монтаж

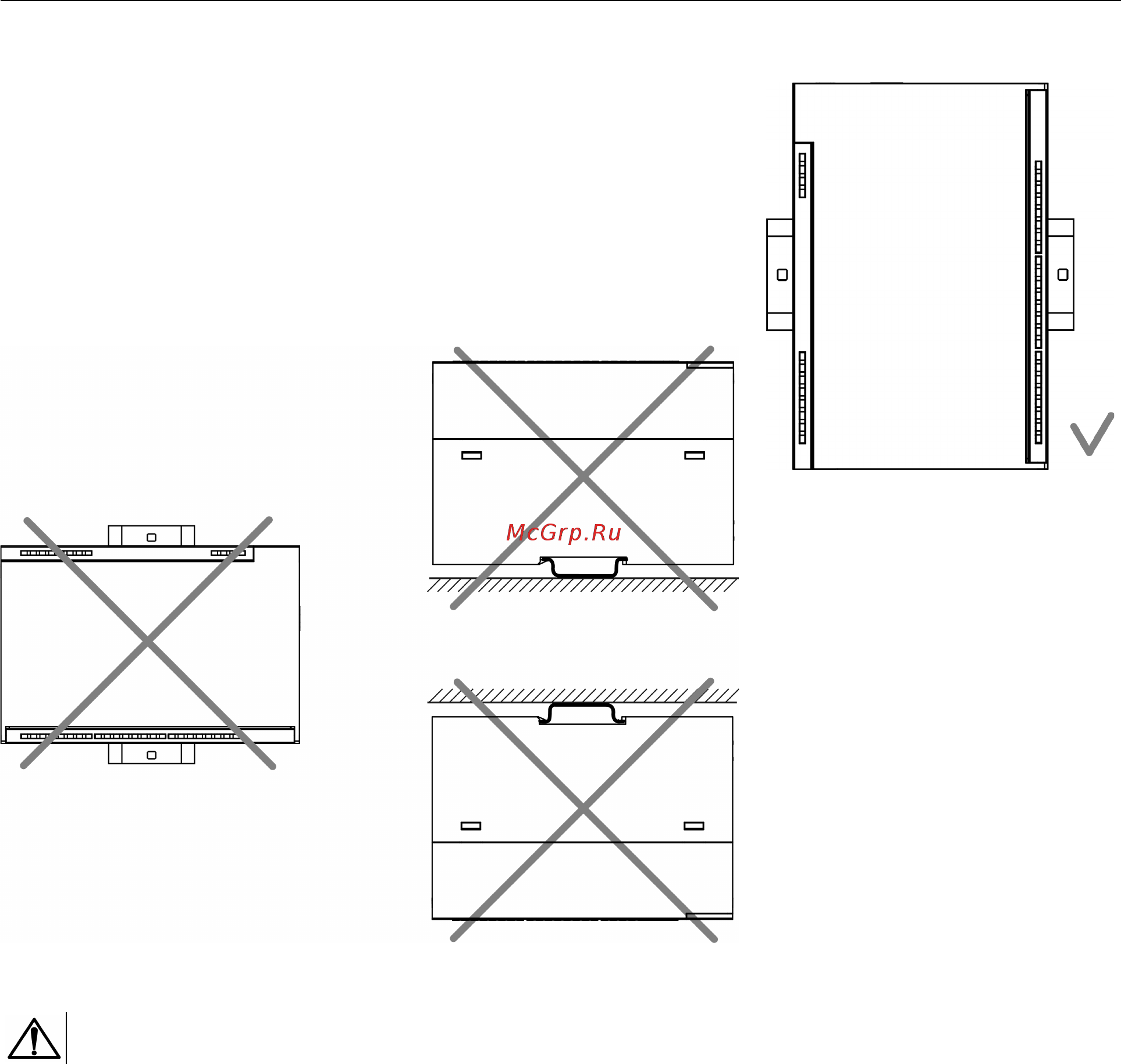

Рисунок 4.1 – Верный монтаж

Прибор устанавливается в шкафу электрооборудования.

Конструкция шкафа должна обеспечивать защиту прибора от

попадания влаги, грязи и посторонних предметов.

Для установки прибора следует выполнить действия:

1. Убедиться в наличии свободного пространства для

подключения прибора и прокладки проводов.

2. Закрепить прибор на DIN-рейке или на вертикальной

поверхности с помощью винтов (см. рисунок 4.1).

Рисунок 4.2 – Неверный монтаж

ВНИМАНИЕ

Во время монтажа необходимо наличие свободного пространства 50 мм над модулем и под ним.
