Инструкция по монтажу
2
EUW5~24HZW1
Моноблочные чиллеры с водяным охлаждением
4PW13850-1
Возможности
■
Слаботочные контакты сигналов
•работы чиллера/ насоса
• аварии
■
Входы для удаленных устройств
• дистанционного запуска/останова
• дистанционного переключения «охлаждение/нагрев»
Рабочий диапазон
Основные элементы
(обратитесь к схеме, поставляемой
с чиллером)
1
Компрессор
2
Испаритель
3
Конденсатор
4
Электрический щиток
5
Вход охлаждаемой воды
6
Выход охлажденной воды
7
Выход воды из конденсатора
8
Вход воды в конденсатор
9
Датчик температуры воды, входящей в испаритель
10
Защита от замерзания
11
Датчик температуры воды, входящей в конденсатор
12
Цифровой пульт управления с дисплеем
13
Ввод кабеля электропитания
Выбор места установки
Эти чиллеры предназначены для установки в помещении; место
их установки должно удовлетворять нижеперечисленным
условиям:
1
Основание, на котором устанавливается чиллер, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2
Вокруг чиллера должно быть достаточно свободного места
для проведения технического обслуживания.
3
На месте установки должна быть исключена возможность
утечки хладагента.
4
Выбирайте место установки чиллера так, чтобы
естественный звук его работы никого не беспокоил.
5
Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
Осмотр и транспортировка чиллера
Непосредственно после доставки чиллер следует тщательно
осмотреть и обо всех повреждениях незамедлительно сообщить
представителю компании-перевозчика.
Распаковка и размещение чиллера
1
Разрежьте обвязочную ленту и снимите с чиллера картон-
ную упаковку.
2
Отвинтите четыре винта, которыми чиллер прикреплен
к основанию.
3
Выровните чиллер по обоим направлениям.
4
С помощью четырех анкерных болтов с резьбой M8 при-
крепите чиллер к бетонному основанию (напрямую или
через опоры для напольной установки).
5
Снимите переднюю сервисную панель.
Проверка контура циркуляции воды
Агрегаты оборудованы соединительными элементами для
подсоединения подачи и отвода воды к контуру охлажденной
воды и к контуру горячей воды. Прокладка этих контуров
должна осуществляться квалифи-цированными специалистами
и проводиться в соответствии с общеевропейскими и
национальными стандартами.
Прежде чем продолжить установку чиллера, убедитесь в
соблюдении следующих условий:
1
Должен быть установлен циркуляционный насос, подающий
воду непосредственно в теплообменник.
2
В трубопроводе выхода воды должно быть установлено
реле протока, не допускающее работу чиллера при слиш-
ком низком расходе воды. Для подключения реле протока
на электрическом щитке имеются соответствующие
клеммы.
3
Для защиты насоса и теплообменника от воздействия
посторонних частиц на входе насоса необходимо
установить сетчатый (<1 мм) фильтр.
4
На всех нижних точках системы должны быть преду-
смотрены дренажные отверстия, чтобы обеспечить полный
слив воды на время обслуживания или сезонной остановки.
5
Во всех верхних точках системы должны быть установлены
воздушные клапаны. Они должны быть легкодоступны для
сервисного обслуживания.
6
На агрегате должны быть установлены запорные вентили,
позволяющие проводить плановое сервисное обслужи-
вание отдельных элементов, не производя дренаж всей
системы в целом.
7
Рекомендуется установить вибропоглощающие устройства
в контуре воды для предотвращения напряжения трубо-
проводов и распространения по ним шумов и вибраций.
LWC
Температура воды на выходе из конденсатора
LWE
Температура воды на выходе из испарителя
a
Гликоль
b
Вода

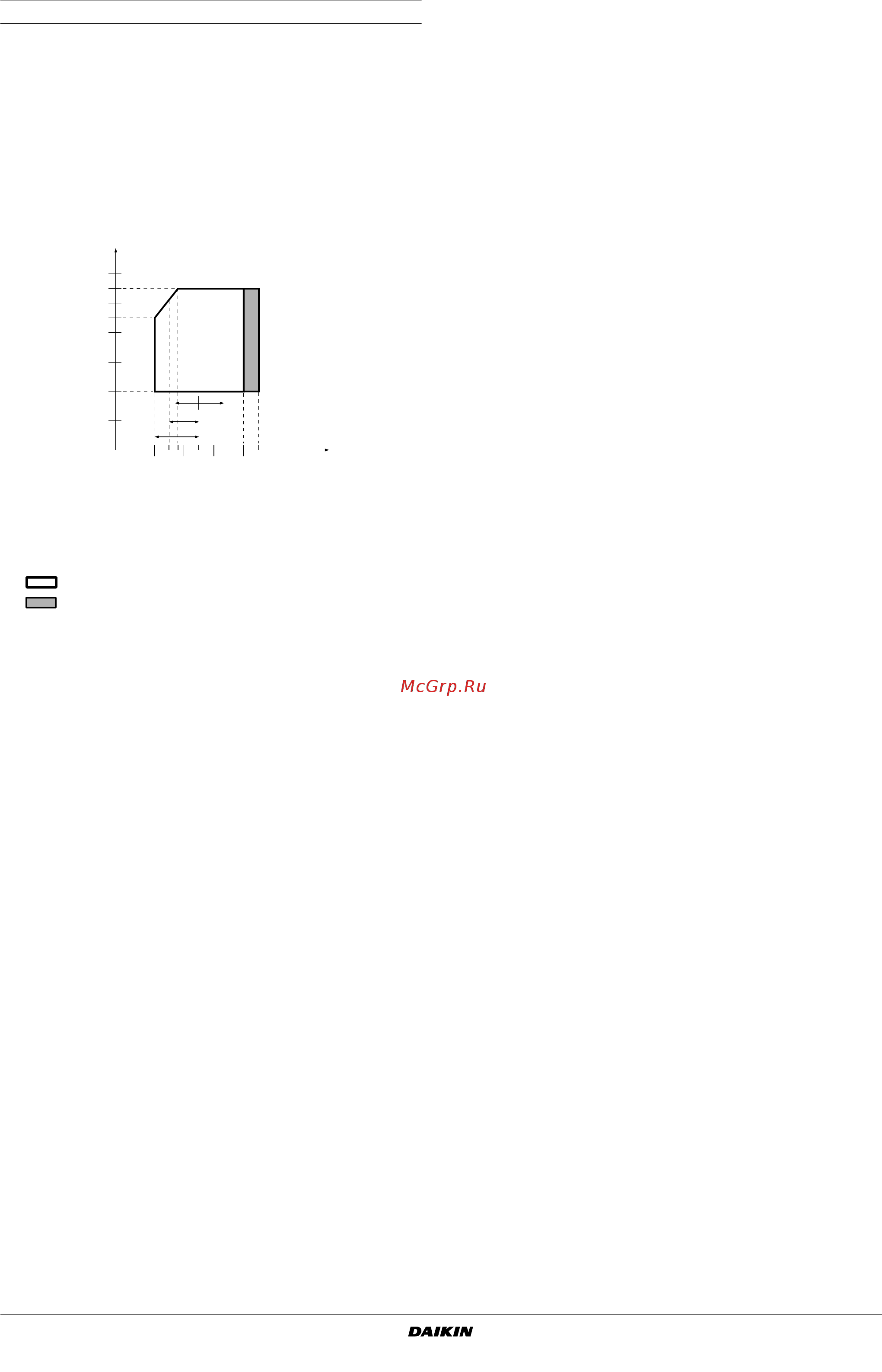

Стандартный рабочий диапазон
Диапазон работы системы на охлаждение
-10 0
0
10
20
30
40
50
60
-5
5
ZH
ZL
°C
LWE
10 20
°CLWC
55
45
25
a b
-2
