Овен ПЧВ3 [10/30] Работа конфигуратора без подключения к пчв

4 Работа с конфигуратором

4.3 Работа конфигуратора без подключения к ПЧВ

Конфигуратор позволяет создавать проект для ПЧВ до его подключения к ПК. Для этого в

настройках связи следует установить отметку: «Не проверять подключение».

Такой офлайн-проект может быть сохранен с помощью команд меню и использован в дальнейшем

для записи в ПЧВ. Все незаполненные поля подразумевают сохранение тех значений, которые уже

записаны в ПЧВ.

4.4 Работа с несколькими ПЧВ в одном проекте

Конфигуратор позволяет добавлять в один проект сразу несколько ПЧВ. У каждого из них будут

собственные настройки связи и адрес в сети RS-485 (см. рисунок 4.4).

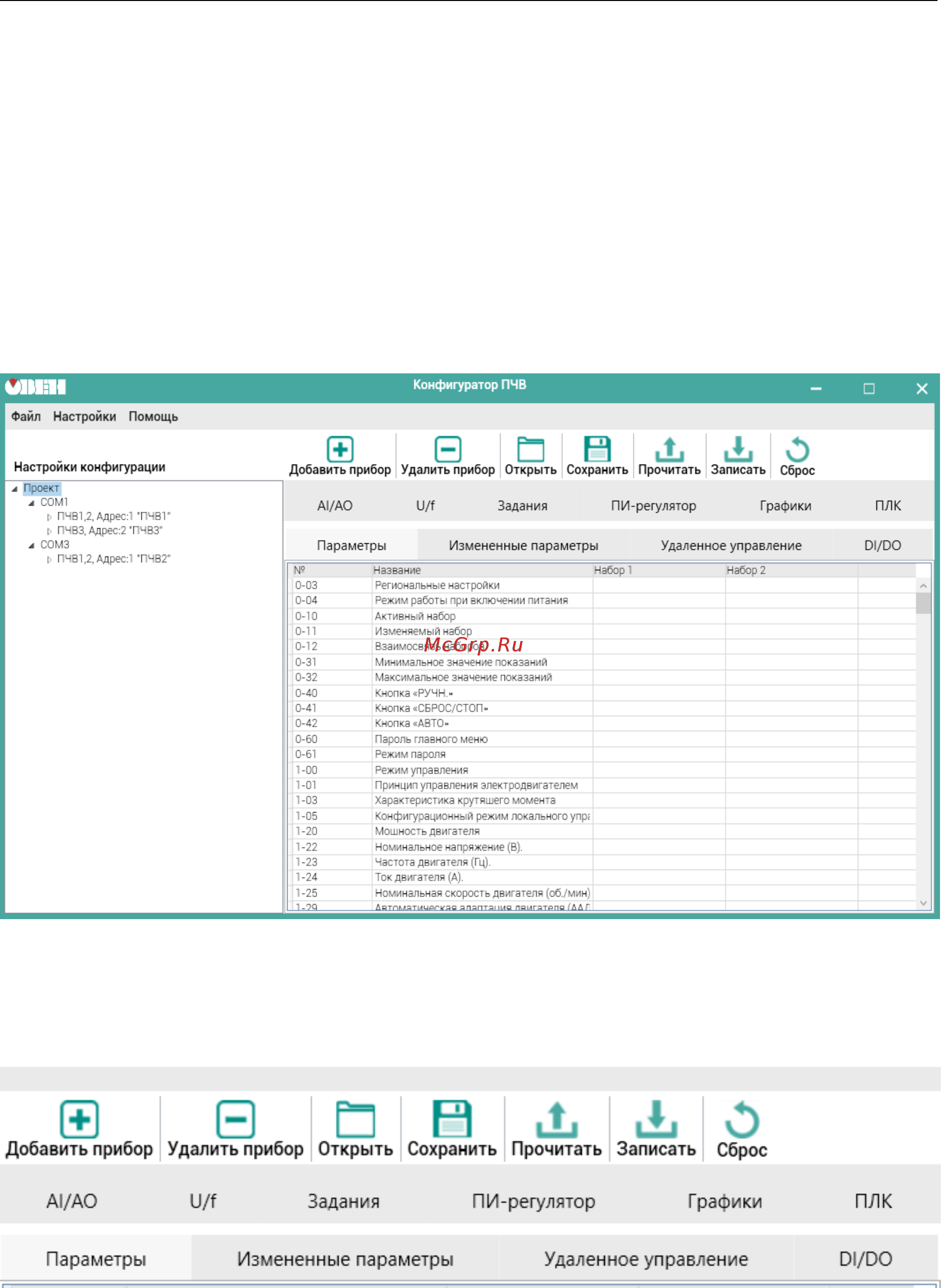

Рисунок 4.4 – Пример добавления нескольких ПЧВ в один проект

Каждый ПЧВ в проекте имеет свои группы меню, позволяющие производить считывание и

изменение параметров ПЧВ через конфигуратор.

Группы меню расположены под меню быстрого доступа (см. рисунок 4.5).

Рисунок 4.5 – Группы меню ПЧВ
