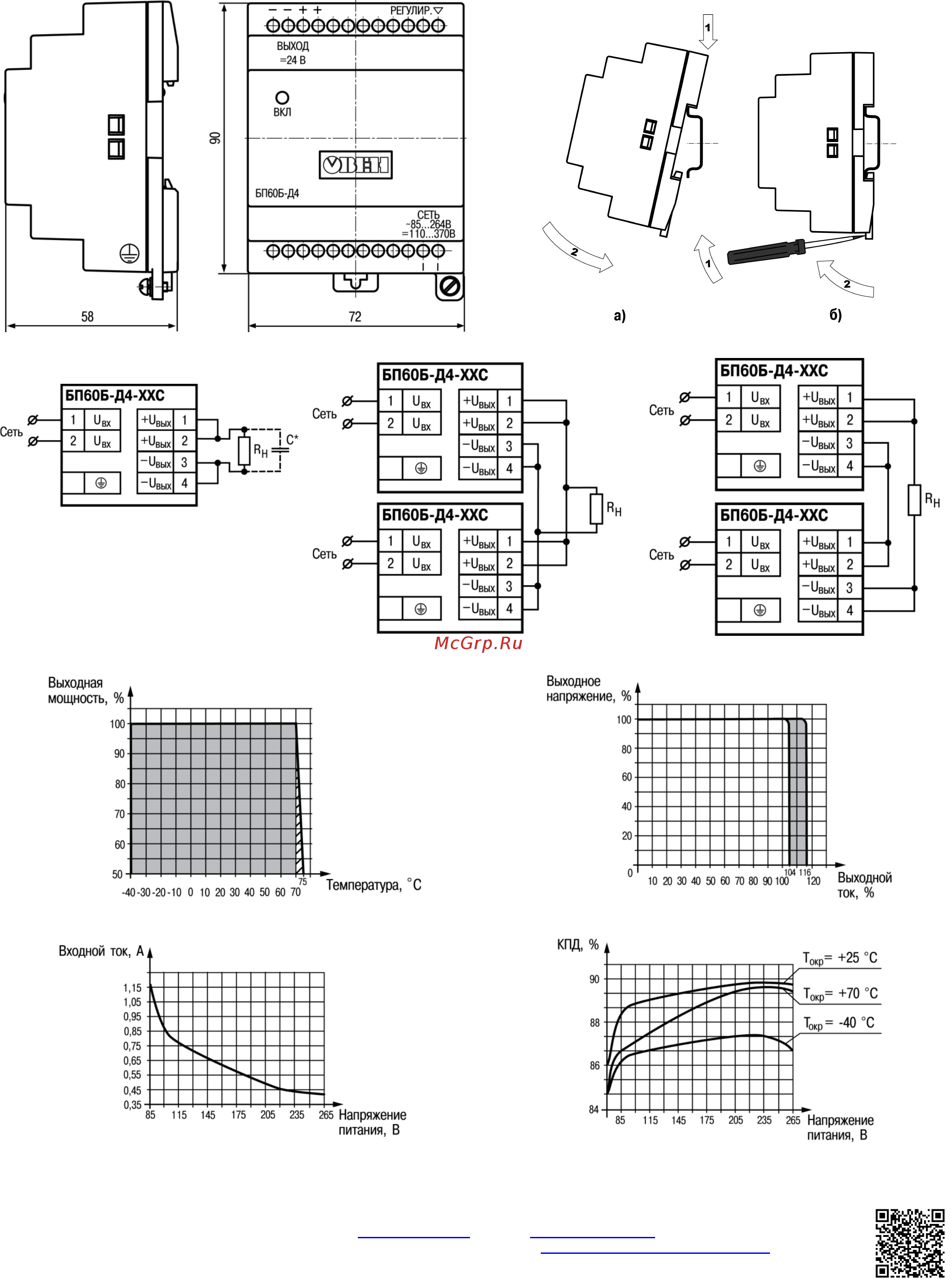

Рисунок 1 - Габаритные размеры

Рисунок 2 – Монтаж (а) и демонтаж (б) прибора

* - при длине проводов между блоком и

нагрузкой более 1 м и отсутствием на

входе нагрузки входных конденсаторов

рекомендуется параллельно нагрузке

подключить керамический конденсатор

емкостью не менее 0,1 мкФ и напряжением

≥1,5 Uвых применяемого блока.

Рисунок 3 - Схема подключения прибора

Рисунок 4 - Схема параллельного

подключения нескольких блоков

Рисунок 5 - Схема последовательного

подключения нескольких блоков

Рисунок 6 – График зависимости выходной мощности от

температуры окружающей среды

Рисунок 7 – График зависимости выходного напряжения от

выходного тока

Рисунок 8 – График зависимости входного тока от напряжения

питания

Рисунок 9 – График зависимости КПД от напряжения питания и

температуры окружающей среды
