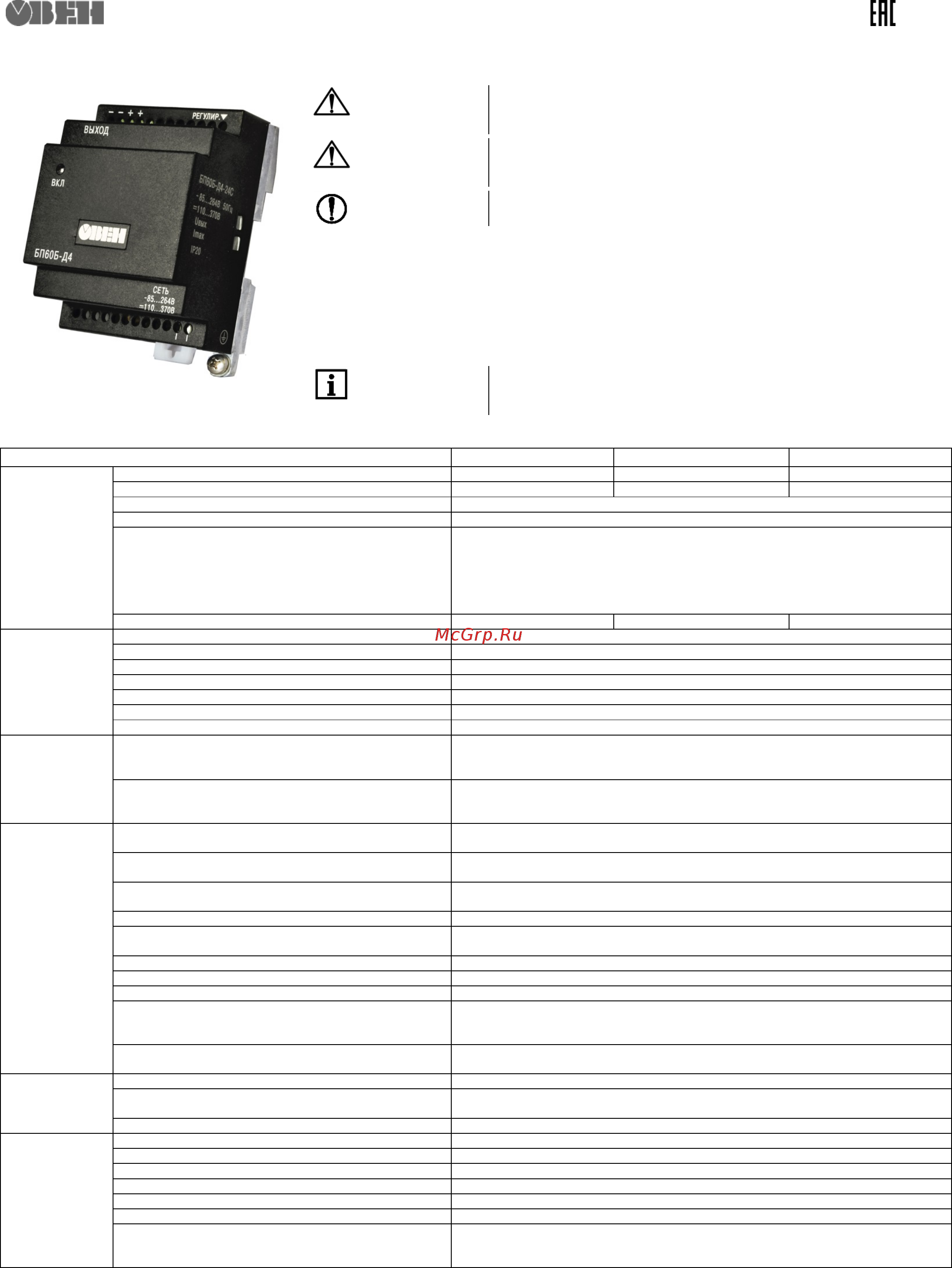

БП60Б-Д4-хС
БЛОК ПИТАНИЯ ОДНОКАНАЛЬНЫЙ
Краткое руководство
ВНИМАНИЕ
Монтаж на месте крепления производить только при
отключенном питании прибора и всех подключенных к нему
устройств.
ВНИМАНИЕ
При подключении нагрузки к выходу прибора требуется
соблюдать полярность! Неправильное подключение может
привести к выходу из строя оборудования.
ПРЕДУПРЕЖДЕНИЕ
Для монтажа использовать только специальный инструмент для
проведения электромонтажных работ.
Особенности
прибора:
• Ограничение выходного перенапряжения и тока;
• Защита входа от перенапряжения и импульсных помех;
• Защита от перегрузки, короткого замыкания и перегрева;
• Регулировка выходного напряжения с помощью подстроечного резистора;
• Возможность параллельного и последовательного соединения нескольких блоков без
дополнительных внешних устройств защиты и уравнивания выходных токов.
ПРИМЕЧАНИЕ
При параллельном соединении блоков рекомендуется
обеспечивать идентичную длину и сечение проводов от
выходов БП до точки соединения проводов.
Технические характеристики
Параметр
БП60Б-Д4-24С
БП60Б-Д4-60С
Выходные
параметры
Номинальное напряжение, В
24
60
Номинальный ток, А
2,50
1,00
Номинальная мощность, Вт
60
Подстройка выходного напряжения, %
±8
Допустимое отклонение напряжения, %,
Нестабильность выходного напряжения от входного
напряжения, %,
Нестабильность выходного напряжения от
выходного тока, %,
Коэффициент температурной нестабильности, %/°С
±2
±0,2
±0,5
±0,01
Размах напряжения шума и пульсаций (межпиковое), мВ
120
150
Входные
параметры
Номинальное напряжение питания переменного тока, В
110 / 230
Диапазон напряжения питания переменного тока, В
85…264
Частота переменного тока , Гц
47…63
Напряжение питания постоянного тока, В
110…370
Номинальный ток потребления, не более, А
1,0 / 0,5
Пусковой ток, не более, А
30
КПД, не менее, %
85
Защиты
Тип защиты от перегрузки – ограничение выходного
тока:
порог ограничения выходного тока, % от Iном
104…116
Тип защиты от перенапряжения – ограничение
выходного напряжения:
порог ограничения выходного напряжения, % от Uном
150
Безопасность
и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р
52931–2008
N2
Устойчивость к электромагнитным воздействиям по
ГОСТ 51314.4
критерий качества А
Уровень электромагнитной эмиссии по порту питания
по ГОСТ 32132.3-2013
класс Б
Степень защиты по ГОСТ 14254-96
IP20
Класс защиты от поражения электрическим током по
ГОСТ 12.2.025-76
0I
Изоляция по ГОСТ 12.2.091-2012
усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000
II
Степень загрязнения по ГОСТ Р 50030.1-2000
2
Электрическая прочность изоляции (Вход-выход), В
Электрическая прочность изоляции (Вход-корпус), В
Электрическая прочность изоляции (Выход-корпус), В
3000
3000
750
Сопротивление изоляции (Вход/Выход/Корпус) при
500 В, МОм
100
Окружающая
среда
Рабочий диапазон температур окружающей среды, °С
минус 40…+70
Условия транспортирования и хранения по
ГОСТ 12150-69
категория 2
Температура транспортирования и хранения, °С
минус 40…+50
Прочее
Срок эксплуатации, лет
10
Срок гарантийного обслуживания, лет
2
Средняя наработка на отказ, ч
50 000
Масса, кг, не более
0,3
Возможность последовательного соединения
Есть
Возможность параллельного соединения
Есть
Тип автоматического выключателя
10 А, тип С
или
16 А, тип B
