Приложение А. Габаритные и присоединительные размеры преобразователей
32
Приложение А. Габаритные и присоединительные размеры
преобразователей

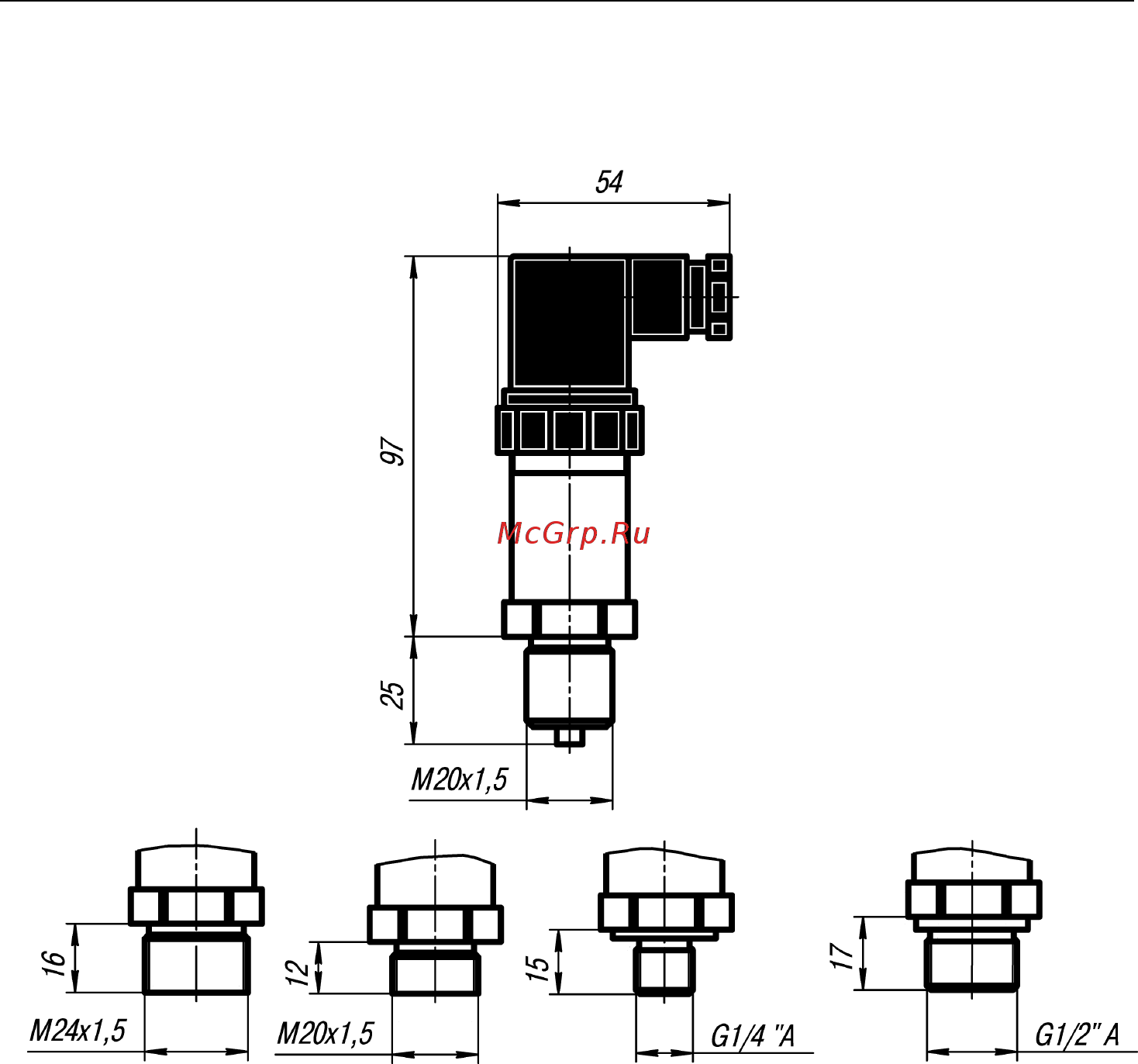

Рисунок А.1 - Габаритные и присоединительные размеры
преобразователей ПД100-ДИ, -ДА, -ДВ, -ДИВ (без встроенной
индикации)
Примечание – Варианты выполнения присоединительной резьбы штуцера
указаны в п. 2.
